ASME B31.1: Diseño, fabricación e inspección en tuberías de potencia

ASME B31.1 define cómo deben diseñarse y verificarse las tuberías para servicio de potencia en la industria de energía térmica. Sus requisitos de diseño de tuberías: materiales, espesores, uniones, pruebas y límites de esfuerzo, reducen el riesgo de fugas o rupturas cuando operan vapor y agua de alimentación a alta presión y temperatura.

En centrales eléctricas, aplicarlo en cada etapa del ciclo de vida, desde la ingeniería hasta la inspección en servicio, eleva la confiabilidad y recorta paradas no programadas. Comprender B31.1 vs B31.3 también orienta la elección del código según el fluido y la criticidad, protegiendo activos y personal.

Fundamentos del diseño de tuberías de potencia

Una línea de vapor principal no falla por “mala suerte”: falla por tensiones acumuladas, expansión térmica mal gestionada o discontinuidades en soldaduras que nadie detectó a tiempo. ASME B31.1 existe para que ese riesgo se diseñe, se controle y se inspeccione con método en la industria de generación, donde las condiciones de operación exigen márgenes técnicos reales.

En plantas de energía, el diseño de sistemas de tuberías no se limita a trazar rutas. Es un ejercicio de resistencia mecánica y control de deformaciones frente a presión interna, cargas externas, vibración, transitorios y efectos térmicos. Bajo ASME B31.1, el ingeniero debe evaluar no solo la presión de diseño, sino también fuerzas dinámicas, ciclos de arranque/parada y expansión diferencial, porque allí suelen originarse las fallas de alta consecuencia.

1. Variables críticas: presión y temperatura

A diferencia de otros servicios, en centrales eléctricas la temperatura puede dictar la selección de materiales tanto como la presión. Cuando el vapor opera en rangos elevados (por encima de 427 °C, según material y condición), el acero al carbono pierde propiedades mecánicas de manera progresiva y el fenómeno de fluencia (creep) se vuelve dominante: una deformación permanente dependiente del tiempo bajo carga sostenida a alta temperatura.

En estos casos entran en juego aleaciones como las de cromo-molibdeno, que ofrecen mejor resistencia a la fluencia y al daño por exposición prolongada. La clave es entender que la integridad no depende solo de “aguantar la presión”, sino de sostener el desempeño mecánico durante años de servicio térmico severo.

2. Flexibilidad y soportación: la expansión también es carga

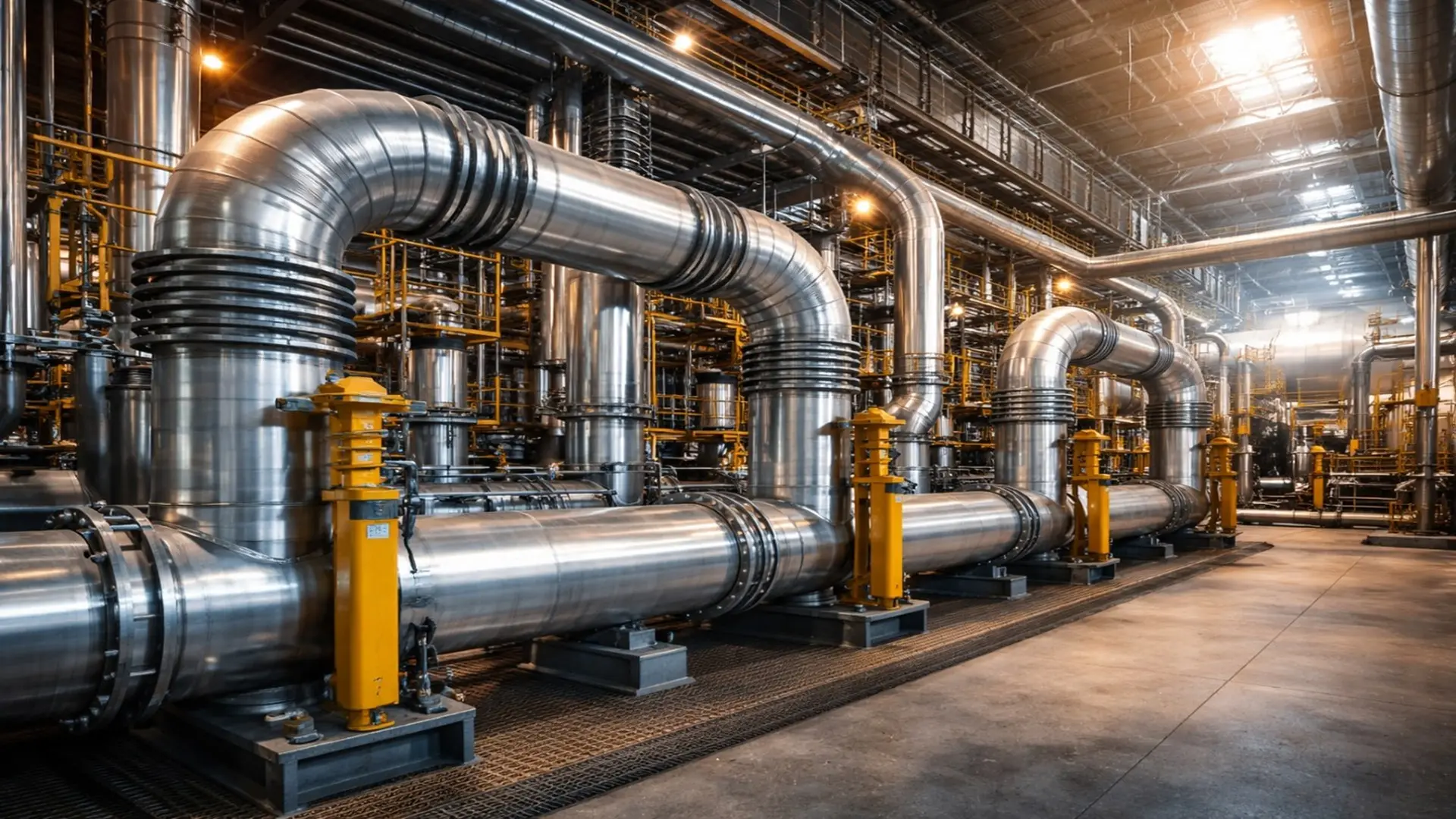

Sistema de tuberías de potencia en central eléctrica conforme a ASME B31.1
Sistema de tuberías de potencia en central eléctrica conforme a ASME B31.1

Un sistema de tuberías para servicio de potencia debe poder “moverse” de forma controlada. Las líneas de vapor principal pueden expandirse varios centímetros durante arranques y cambios de carga. Si el diseño no incorpora flexibilidad suficiente (lazos de expansión, geometrías adecuadas) y una filosofía correcta de soportes, guías y colgadores de carga variable, la expansión se transforma en cargas sobre boquillas, bridas y soldaduras.

El resultado típico de un sistema rígido no es inmediato, pero sí predecible: concentración de tensiones, fatiga térmica y daño progresivo en puntos críticos cercanos a caldera y turbina, con paradas forzosas costosas y aumento del riesgo operativo.

Diferencias fundamentales: B31.1 vs B31.3

En la industria de energía térmica es frecuente la duda sobre qué código aplicar cuando líneas de vapor y servicios conviven dentro de instalaciones complejas. Aunque ambos pertenecen a la familia ASME, su filosofía de seguridad y criterios de diseño responden a riesgos operativos distintos. Elegir bien no es un detalle documental: define esfuerzos permisibles, controles de fabricación y exigencias de inspección.

  1. Enfoque y aplicación: ASME B31.1 está orientada a tuberías para servicio de potencia: sistemas asociados a generación, calderas, vapor y agua de alimentación, donde la energía acumulada y los ciclos térmicos dominan el riesgo. Por el contrario, la ASME B31.3 se especializa en tuberías de proceso para refinerías y plantas químicas, donde la variedad de fluidos, la toxicidad y la corrosión química son los desafíos dominantes.
  2. Esfuerzos permitidos y factores de seguridad: Una diferencia técnica relevante aparece en los esfuerzos permisibles y la aproximación al riesgo. La norma B31.1 tiende a ser más conservadora en servicios típicos de potencia, porque una falla en vapor de alta presión puede tener consecuencias mecánicas violentas y de gran alcance. En B31.3, el enfoque se adapta con fuerza a la naturaleza del fluido y al contexto de proceso (peligrosidad, corrosión, liberación) de fugas en una línea de proceso estándar.
  3. Regla práctica: decide por función, no por ubicación: El error más común es decidir el código por dónde “está” la tubería en planta, en lugar de por lo que “hace”. Si el sistema produce o transporta vapor/agua de alimentación para generación o servicios críticos de potencia, el marco de referencia suele ser B31.1, aunque la instalación sea una refinería. Confundir estos límites puede llevar a soluciones subdimensionadas frente a ciclos térmicos y expansión, comprometiendo el desempeño a largo plazo.

En campo, la duda “B31.1 vs B31.3” se resuelve más rápido si se decide por la función del sistema y no por su ubicación en planta. El cuadro siguiente resume criterios prácticos para seleccionar el código y evitar subdimensionamientos o controles insuficientes.

Cuadro comparativo de aplicación

CriterioASME B31.1 (Power Piping)ASME B31.3 (Process Piping)
Uso típicoVapor/agua de alimentación y servicios de potencia en generación.Tuberías de proceso en refinerías y plantas químicas.
Riesgo dominanteAlta energía + ciclos térmicos/transitorios.Fluido (toxicidad), corrosión y compatibilidad química.
FilosofíaControl de cargas térmicas e integridad mecánica en potencia.Gestión de peligros del proceso y del fluido.
Decisión correctaPor función del sistema, no por ubicación.Por función de proceso y naturaleza del fluido.
Error comúnElegir B31.3 solo por “estar en refinería”.Elegir B31.1 solo por “tener vapor”.
Regla prácticaGeneración/servicio crítico → B31.1Fluido de proceso → B31.3

Fabricación y montaje: precisión en taller y campo

A partir de aquí, el cumplimiento deja de ser solo ingeniería y se convierte en control de ejecución. En B31.1, la fabricación no es únicamente “unir piezas”: es preservar propiedades metalúrgicas, controlar discontinuidades y asegurar trazabilidad. Lo que no se ejecuta bien en taller y campo termina apareciendo en servicio como fuga, grieta o deformación.

Soldadura y calificación

Cada unión soldada en sistemas de potencia debe ser realizada por personal calificado bajo ASME Sección IX, con procedimientos consistentes y controlados. Dado que estas líneas viven ciclos de calentamiento y enfriamiento, la calidad metalúrgica importa tanto como la geometría: falta de fusión, porosidad o inclusiones se convierten en concentradores de esfuerzo que evolucionan a grietas por fatiga térmica.

Tratamiento térmico post-soldadura (PWHT)

Uno de los puntos más críticos en aleaciones de cromo-molibdeno es el alivio de tensiones. Al soldar, la zona afectada por el calor puede quedar con microestructuras y esfuerzos residuales que elevan la susceptibilidad a grietas y falla prematura. El PWHT (realizado con parámetros controlados) reduce tensiones internas y estabiliza condiciones metalúrgicas. Omitirlo o ejecutarlo mal es un atajo directo hacia degradación acelerada en servicio y causa principal de fallas prematuras en la industria de energía.

Doblado y tolerancias

El doblado altera el espesor en la pared externa y puede ovalar el tubo. Por eso el código establece límites y criterios de aceptación: el fabricante debe garantizar que el espesor remanente y la geometría resultante sean suficientes para la presión de diseño y para mantener la integridad del flujo. En potencia, donde el margen térmico es estrecho, pequeñas desviaciones se pagan caro con el tiempo.

Controles clave de fabricación y montaje

  • Materiales y trazabilidad (MTR / Heat number): Se verifica que cada tramo, accesorio y componente coincida con su certificado; evita instalar materiales incorrectos en servicios de alta temperatura.
  • Identificación positiva de material (PMI): Confirma en campo aleaciones (p. ej., Cr-Mo) cuando hay riesgo de mezcla; reduce errores críticos por sustitución involuntaria.
  • Preparación de junta (biselado y fit-up): control de bisel, separación de raíz y alineación antes de soldar; previene falta de penetración, desalineación interna y concentradores de esfuerzo.
  • Control dimensional de spools y bridas: paralelismo, orientación y coaxialidad; minimiza fugas y cargas parásitas que luego castigan soportes, boquillas y equipos.
  • Consumibles y parámetros de soldadura: manejo de electrodos/hilos (humedad/horno), gas y cumplimiento de WPS; impacta directamente en defectos y desempeño bajo ciclos térmicos.
  • Soportes y colgadores (ajuste en frío/caliente): instalación y calibración (seteo) de colgadores de resorte (spring hanger), guías y anclajes; un ajuste incorrecto convierte expansión térmica en carga sobre soldaduras y boquillas.
  • Limpieza interna y preservación: retiro de escoria/rebabas, flushing/blow según el sistema y sellado de extremos; protege válvulas, instrumentación y turbinas antes de la puesta en marcha.
  • As-built y mapa de juntas: registro de soldaduras, PWHT, END y cambios de campo; habilita auditoría, trazabilidad y mantenimiento confiable.

Inspección y ensayos: El rigor del Capítulo VI

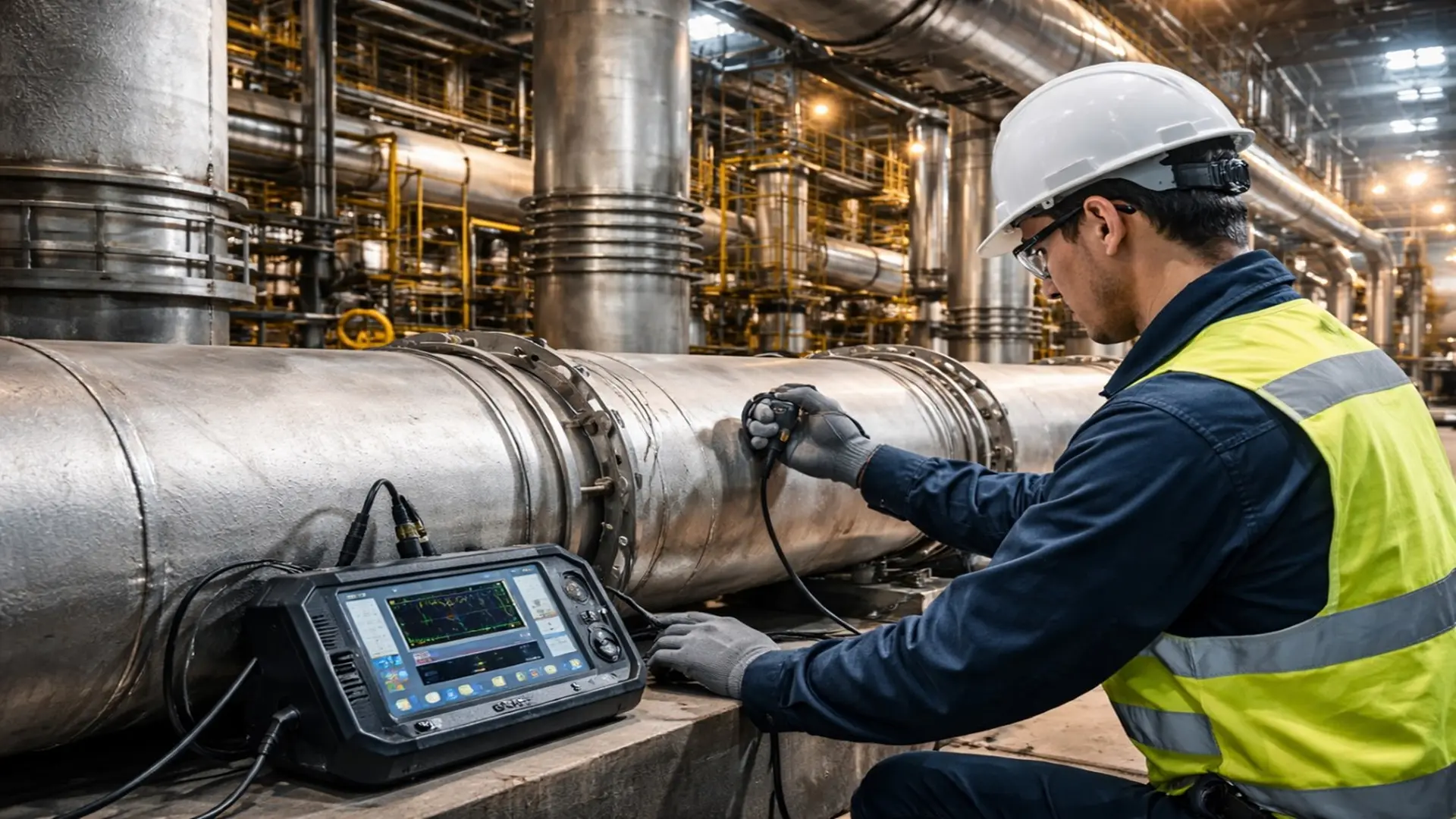

Thermal Expansion Control in Power Piping Design According to ASME B31.1.
Control de expansión térmica en diseño de tuberías de potencia según ASME B31.1.

El Capítulo VI de la norma define quién, cómo y cuándo se debe validar la calidad de la obra. En sistemas de tuberías para servicio de potencia, la inspección no es una sugerencia: es parte del control de calidad requerido para liberar el sistema a pruebas y puesta en marcha, con trazabilidad clara desde materiales hasta ensayo final.

Responsabilidades del inspector

La norma distingue claramente entre la inspección del fabricante y la inspección del propietario. Esta última suele involucrar personal autorizado que verifica cumplimiento en la recepción de materiales, control de procedimientos, registros de PWHT, END y la prueba final. Esta separación evita conflictos de interés y fortalece el control documental hasta la prueba hidrostática final, cumpla con la ASME B31.1.

Métodos de examen no destructivo (END)

Dependiendo de la severidad del servicio, el código exige diversos niveles de examen:

  • Visual (VT): primera barrera para detectar discontinuidades superficiales y condición general.
  • Ultrasonido (UT) y Radiografía (RT): Técnicas volumétricas para detectar discontinuidades internas en soldadura.
  • Partículas magnéticas (MT) o líquidos penetrantes (PT): Para detección de grietas finas superficiales (según material y accesibilidad) que el ojo humano no percibe

La prueba hidrostática actúa como verificación final: se somete el sistema a una presión superior a la de operación para demostrar robustez mecánica antes de exponerlo a vapor real.

Transformación digital: Trazabilidad y gestión de activos

Hoy, cumplir con ASME B31.1 no se limita a inspeccionar “cuando toca”. El reto en plantas con miles de metros de línea es convertir inspecciones y documentos en información útil: saber qué junta se soldó con qué procedimiento, qué PWHT se aplicó, qué END se ejecutó, y cómo evoluciona el espesor o el daño con el tiempo.

La digitalización ha permitido que la industria de energía térmica pase de un mantenimiento reactivo a una estrategia de integridad proactiva.  Como ejemplos de aplicación y soluciones tenemos:

Centralización con IntelliSuite de “AsInt”

La trazabilidad total es un reto en plantas con gran volumen de juntas y spools. Plataformas como IntelliSuite (AsInt) permiten centralizar datos de diseño, fabricación e inspección en un repositorio único, facilitando auditorías rápidas de espesores mínimos, registros de PWHT, evidencias END y estado de pruebas.

Precisión en campo con “Eddyfi Technologies”

Para alimentar cualquier plataforma con datos útiles, la captura en campo debe ser consistente. Soluciones de inspección, como los equipos y escáneres de Eddyfi Technologies, aportan mediciones repetibles para detectar y dimensionar mecanismos de daño, como corrosión bajo aislamiento o indicaciones asociadas a fatiga térmica, optimizando la toma de decisiones.

En este sentido, la tecnología Capture 5.0 de Eddyfi destaca por su capacidad de simplificar procesos complejos de ultrasonido, permitiendo una interpretación de datos más rápida y precisa para el cumplimiento de estándares internacionales.

Para profundizar en esta tecnología, te recomendamos ver la charla técnica «La evolución del ultrasonido». Entrevista sobre Capture 5.0 en Inspenet TV.

video
play-rounded-outline

El futuro: Operación, mantenimiento y actualización

La normativa no es un documento estático. El Capítulo VII de ASME B31.1, orientado a operación y mantenimiento, refuerza un cambio de paradigma: ya no basta con construir bien; hay que demostrar que el sistema sigue siendo apto para el servicio a través de programas de inspección, evaluación y seguimiento continuo.

Para profesionales que desean mantenerse al día con cambios del código, tecnologías de monitoreo y nuevas prácticas de inspección, congresos técnicos como POWERGEN International 2026 (San Antonio, Texas: 20–22 de enero de 2026, Henry B. Gonzalez Convention Center) son espacios de actualización relevante.

Conclusiones

Garantizar la integridad de las tuberías de potencia es un compromiso continuo con seguridad y eficiencia. Desde el diseño de tuberías hasta la inspección en servicio años después, ASME B31.1 actúa como hoja de ruta técnica para reducir fallas de alta consecuencia en centrales eléctricas. Cuando el rigor normativo se combina con trazabilidad digital y END de calidad, la operación gana confiabilidad, se reducen paradas no programadas y se extiende la vida útil de activos críticos sin comprometer la seguridad.

Desde la perspectiva de Inspenet, ASME B31.1 no es solo un código: es una guía práctica para diseñar e inspeccionar con seguridad, proteger activos críticos y reducir paradas en centrales eléctricas. Como plataforma de conexión profesional y media partner de API, seguimos formando y actualizando a la comunidad con tendencias reales del sector, incluyendo lo más relevante que se presenta en foros como POWERGEN 2026 en San Antonio, Texas, del 20 al 22 de enero de 2026.

Referencias

  1. American Society of Mechanical Engineers. (2024). Power piping (ASME B31.1-2024).
  2. American Society of Mechanical Engineers. (2024). Process piping (ASME B31.3-2024).
  3. American Society of Mechanical Engineers. (2025). BPVC Section IX: Welding, brazing, and fusing qualifications (ASME BPVC Section IX).
  4. International Organization for Standardization. (2021). Non-destructive testing—Qualification and certification of NDT personnel (ISO 9712:2021).
  5. Peng, L.-C., & Peng, T.-L. (2009). Pipe stress engineering.
  6. POWERGEN. Event information: POWERGEN 2026
  7. Inspenet. (2025, 26 de mayo). Capture 5.0: Eddyfi ultrasonic inspection. Inspenet TV. https://inspenet.com/en/video-tv/capture-5-0-eddyfi-ultrasonic-inspection/

Preguntas FAQ sobre ASME B31.1

¿Cuándo aplicar ASME B31.1 o B31.3?

B31.1 aplica normalmente en tuberías de potencia ligadas a generación y servicios críticos, como vapor y agua de alimentación, donde dominan ciclos térmicos y alta energía acumulada. En cambio, B31.3, se usa en tuberías de proceso (refinerías y plantas químicas), donde el riesgo depende del fluido. La regla práctica es decidir por función del sistema, no por ubicación.

¿Cuáles son los factores clave del diseño de tuberías?

En ASME B31.1, lo crítico suele ser presión y temperatura, selección de materiales, espesor mínimo, uniones y pruebas. En centrales eléctricas, también domina la expansión térmica por arranques/paradas, por lo que se evalúan flexibilidad, soportes, guías y anclajes. Un buen diseño de tuberías controla cargas mecánicas y térmicas para reducir fugas, deformaciones y fatiga térmica a largo plazo.

¿Por qué falla la expansión térmica?

Porque al calentarse, la tubería intenta alargarse y desplazarse varios centímetros. Si el sistema no tiene flexibilidad suficiente, esa expansión se convierte en carga sobre boquillas, bridas, soldaduras y soportes. En centrales eléctricas, con ciclos repetidos de arranque y cambio de carga, se acumulan tensiones y puede desarrollarse fatiga térmica, fugas recurrentes o daño en interfaces de caldera y turbina.

¿Cuáles son los controles de fabricación más críticos?

Además de calificar soldadores y procedimientos, son clave la trazabilidad de materiales, PMI en aleaciones, preparación de juntas (fit-up), control dimensional de spools y bridas y la correcta ejecución de PWHT cuando aplica. En la industria de energía térmica, estos controles reducen defectos metalúrgicos y errores de montaje que suelen aparecer en servicio como grietas, fugas o deformaciones en tuberías de potencia.

¿Cuáles son los END más usados en potencia?

Los más comunes son VT para revisar superficie y condición general; UT o RT para detectar discontinuidades internas en soldaduras; y MT o PT para localizar grietas finas superficiales según material y accesibilidad. La selección depende de criticidad y requisitos del proyecto. Antes de la puesta en marcha en centrales eléctricas, la prueba hidrostática valida la resistencia mecánica del sistema por encima de su presión de operación.

¿Existe trazabilidad digital para ASME B31.1?

La trazabilidad digital centraliza diseño, fabricación, PWHT, END y pruebas en un historial consultable. Esto agiliza auditorías de cumplimiento y mejora decisiones de integridad en servicio. En la industria de energía térmica, también facilita relacionar mediciones con juntas y componentes específicos en tuberías de potencia, apoyando estrategias más proactivas y reduciendo paradas no programadas en centrales eléctricas.
