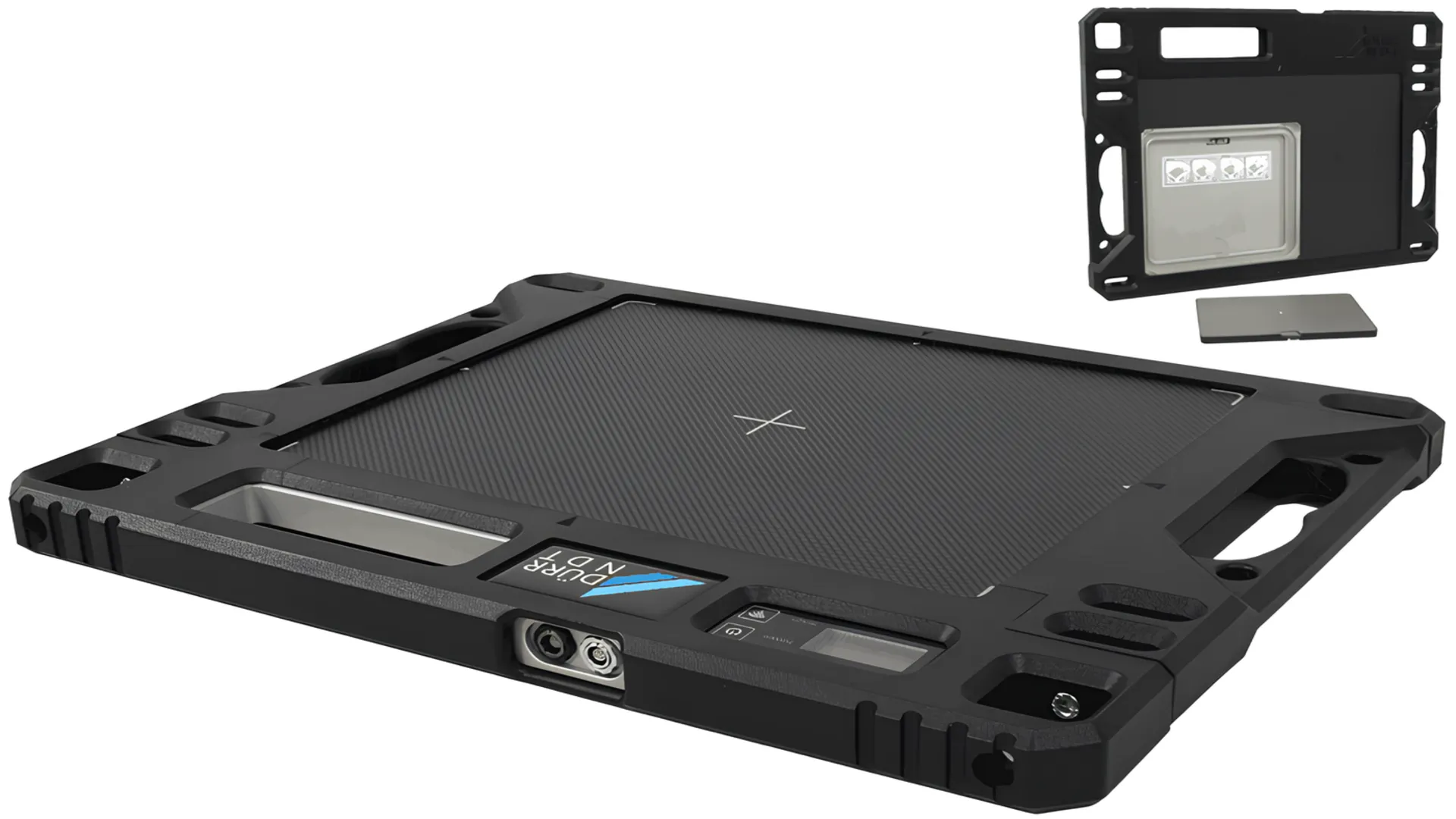

DÜRR NDT amplía su portafolio de soluciones avanzadas para radiografía industrial con el lanzamiento del D-DR 2430 NDT, un detector digital de rayos X de tamaño mediano, diseñado específicamente para optimizar el rendimiento en inspecciones con fuentes gamma. Su incorporación refuerza la oferta tecnológica de la compañía en aplicaciones de ensayos no destructivos (END), donde la robustez, la sensibilidad radiográfica y la portabilidad son fundamentales para garantizar resultados de campo fiables.
Optimización para la radiación gamma: la ventaja del centelleador GOS Plus
El núcleo del nuevo detector es su centelleador de oxisulfuro de gadolinio (GOS) Plus, un material de conversión desarrollado para maximizar la sensibilidad en escenarios de radiación de alta energía. Este diseño aumenta el espesor del centelleador en comparación con las variantes tradicionales de GOS, lo que mejora significativamente la eficiencia de absorción de rayos gamma.
Esta característica hace que el D-DR 2430 NDT sea ideal para aplicaciones dominadas por isótopos como Ir-192 o Co-60, manteniendo una alta nitidez de imagen incluso en condiciones de baja intensidad o geometrías complejas.
Resolución y rendimiento: Imágenes precisas para soldaduras y perfiles de tuberías
Con un tamaño de píxel de 76 μm, el detector alcanza una resolución espacial básica (SRb) de 130 μm, lo que permite obtener imágenes con el nivel de detalle necesario para inspecciones de soldaduras críticas, uniones de tuberías y análisis geométricos detallados.
Este desempeño lo posiciona como una herramienta de alto valor para inspecciones en refinerías, plantas petroquímicas, sistemas de transporte de hidrocarburos y operaciones de planta que exigen diagnósticos precisos y alta repetibilidad de resultados.
Robustez para condiciones de campo reales
El D-DR 2430 NDT está diseñado para funcionar en condiciones adversas. Cuenta con certificación IP67, que garantiza resistencia al polvo y al agua, y ha superado pruebas de caída desde 1 metro, lo que demuestra su capacidad para soportar impactos y manipulación frecuente en entornos industriales.
Un elemento destacable es su blindaje interno contra la radiación, que protege los componentes electrónicos del detector y ayuda a prolongar su vida útil, especialmente durante inspecciones repetidas con fuentes gamma.
Flexibilidad operativa: inalámbrica o cableada según la necesidad
El dispositivo puede funcionar de forma inalámbrica a través de una batería recargable y conexión Wi-Fi, o en modo cableado a través de Gigabit Ethernet, proporcionando versatilidad para adaptarse a diferentes configuraciones de trabajo.
Sus indicadores integrados de Wi-Fi, LAN, batería y estado del sensor permiten a los operadores monitorear el sistema en tiempo real, reduciendo las incertidumbres durante las adquisiciones radiográficas.
D-Tect X: Inteligencia aplicada a la inspección radiográfica
Como parte del ecosistema digital de DÜRR NDT, el D-DR 2430 NDT utiliza el software D-Tect X, reconocido en la industria por su eficiencia en el procesamiento y análisis de imágenes. Sus funciones avanzadas incluyen:
- X-Filter, un algoritmo que optimiza rápidamente las imágenes y mejora la visibilidad de los detalles finos
- Herramienta opcional de espesor de pared, útil para evaluar perfiles de tuberías y generar informes automáticos exportables a Excel
Estas capacidades aceleran los tiempos de evaluación, reducen errores y proporcionan mayor precisión en los análisis radiográficos.
Descripción Técnica del Equipo
La imagen muestra la interfaz operativa del software D-Tect X, utilizado en conjunto con el detector digital D-DR 2430 NDT para la inspección radiográfica industrial. La pantalla muestra una radiografía de una tubería curva, donde el sistema realiza mediciones automáticas del espesor de pared (Espesor de pared – Punto único) en varios puntos del perfil. Cada medición está marcada con anotaciones de color que indican valores típicos como 1,9 ± 0,3 mm, 2,0 ± 0,3 mm o 2,4 ± 0,3 mm, lo que demuestra la alta resolución espacial y precisión metrológica del detector.
En la esquina superior izquierda de la imagen, el software muestra los parámetros de calibración esenciales para la evaluación, como la longitud de calibración (90 mm) y el diámetro de la tubería (90 mm). Estas referencias permiten realizar cálculos geométricos correctos y garantizar una interpretación precisa de la inspección.
A la derecha se ve el panel de herramientas del software, que incluye funciones de anotación, calibración, medición, análisis y control de la calidad de la imagen (SRb, SNR, CNR). Cabe destacar que la función » Espesor de pared (punto único)» está diseñada para mediciones rápidas de espesor en las líneas internas o externas del componente inspeccionado.
En la parte inferior derecha se muestra el histograma asociado a la imagen, lo que permite evaluar la distribución tonal y ajustar los parámetros de visualización (Ancho de ventana y Nivel de ventana) para optimizar la nitidez y el contraste radiográfico.
En conjunto, la imagen demuestra cómo el detector NDT D-DR 2430, con su alta sensibilidad a fuentes gamma y resolución de 76 μm, funciona integralmente con el software D-Tect X para realizar análisis avanzados de perfiles de tuberías, garantizando precisión, trazabilidad y eficiencia en las inspecciones NDT.
Aplicación práctica: Análisis de espesor y geometría con D-Tect X
La integración entre el detector y D-Tect X es evidente en aplicaciones de análisis geométrico, como la medición de espesores en tuberías curvas. La imagen muestra cómo el software permite a los usuarios:
- Visualizar el perfil interno y externo del codo con alto contraste
- Realizar mediciones puntuales de espesor con una precisión de ±0,3– 0,4 mm
- Superponer de calibraciones geométricas como longitud de referencia o diámetro de tubería
- Analizar histogramas radiográficos para optimizar el rango dinámico
- Utilizar herramientas de anotación y seguimiento para documentar cada punto evaluado
Esta representación demuestra la capacidad del sistema para proporcionar lecturas confiables del espesor de pared, incluso en áreas con geometría compleja, lo que permite diagnósticos de campo rápidos y consistentes..
Un nuevo estándar en radiografía gamma
Con el D-DR 2430 NDT, DÜRR NDT establece un nuevo estándar en radiografía gamma de alta resolución. Su combinación de sensibilidad radiográfica, durabilidad física, flexibilidad operativa y herramientas digitales avanzadas lo convierte en una solución integral para equipos de inspección que requieren un rendimiento fiable tanto en entornos de campo como de laboratorio.
Este artículo ha sido elaborado por DÜRR NDT y publicado como parte de la séptima edición de Inspenet Brief Febrero de 2026, dedicada a contenidos técnicos del sector energético e industrial.
