La corrosión inducida por CO₂ y H₂S representa uno de los desafíos más complejos en la industria del petróleo y gas, debido a la interacción simultánea de factores químicos, mecánicos y operativos que afectan tuberías, equipos y estructuras metálicas. La comprensión detallada del mecanismo de Corrosión H₂S/CO₂ ha permitido a los expertos desarrollar estrategias de mitigación más precisas, desde la selección de inhibidores químicos hasta la optimización de recubrimientos y la elección de aleaciones resistentes.
Avances recientes publicados en revistas como Revista Latinoamericana de Metalurgia y Materiales, Corrosion Science, Electrochimica Acta, Corrosion Metals Performance y Journal of Petroleum Science and Engineering han proporcionado nuevas herramientas experimentales y predictivas para analizar la corrosión en condiciones reales de operación, incluyendo la influencia de fluidos multifásicos, variaciones de temperatura, presencia de cloruros y petróleo crudo pesado.

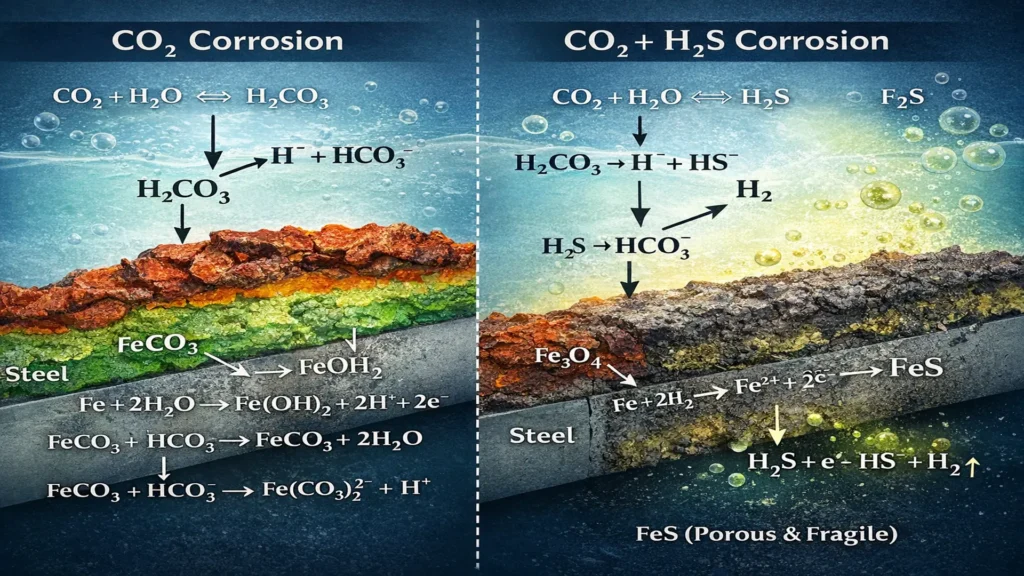

Mecanismos de corrosión H2S/CO2
La corrosión por (dulce) ocurre cuand el dióxido de carbono se disuelve en agua formando ácido carbónico (H2CO3), provocando picaduras (pitting) y corrosión uniforme en aceros al carbono. El CO2 + H2S (ácido) es más severo; el H2S forma una capa de sulfuro de hierro, generando corrosión localizada (agrietamiento por estrés, SSC) y una rápida destrucción del material. A continuacion se muestra una imagen representativa de estos mecanismos.
Mecanismo de corrosión por CO₂ (Corrosión Dulce)
El mecanismo de corrosión por CO₂ inicia cuando este gas se disuelve en agua y forma ácido carbónico, lo que provoca una disminución del pH y un aumento de la conductividad del medio. Aunque se trata de un ácido débil, su disociación genera protones (H⁺), los cuales son los principales responsables del proceso corrosivo. En este entorno, el hierro se oxida en la reacción anódica, liberando electrones y pasando a solución como Fe²⁺, lo que implica la pérdida progresiva de material metálico. Paralelamente, en la reacción catódica, estos electrones son consumidos principalmente en la reducción de protones, cerrando así el circuito electroquímico.
A medida que avanza el proceso, el hierro disuelto puede reaccionar con especies carbonatadas para formar carbonato de hierro (FeCO₃), el cual puede depositarse sobre la superficie y actuar como una película protectora que reduce la velocidad de corrosión. Sin embargo, esta protección no siempre es estable, ya que el FeCO₃ puede disolverse dependiendo de condiciones como el pH, la temperatura, la velocidad del flujo y la concentración de CO₂, reactivando el proceso corrosivo. Adicionalmente, pueden formarse óxidos como Fe₃O₄ o FeOOH, cuya capacidad protectora depende de su densidad y adherencia. En términos generales, la corrosión por CO₂ está gobernada por el equilibrio entre la formación y la destrucción de estas capas protectoras, lo que explica su carácter potencialmente autolimitante o, en condiciones desfavorables, progresivo.
Corrosión combinada (H2S+CO2): (Corrosión ácida)
Por otro lado, cuando el sistema contiene tanto CO₂ como H₂S, el mecanismo se vuelve significativamente más complejo y agresivo. Ambos gases generan especies ácidas en solución, incrementando la concentración de protones y creando un ambiente más corrosivo. En este escenario, el hierro continúa disolviéndose en la reacción anódica, pero la presencia de H₂S acelera las reacciones catódicas, incrementando la velocidad global de corrosión. Además, se forman productos de corrosión distintos: mientras el CO₂ tiende a generar FeCO₃, el H₂S favorece la formación de sulfuros de hierro (FeS).
El aspecto crítico de este sistema es el efecto sinérgico entre ambos gases. El H₂S tiende a inhibir la formación de películas protectoras de FeCO₃ y promueve la formación de FeS, que en muchos casos resulta ser más poroso, frágil y menos protector. Como consecuencia, la superficie metálica queda más expuesta a la acción del electrolito, favoreciendo la corrosión localizada, como el pitting. Adicionalmente, el H₂S introduce mecanismos de daño más severos, como la fragilización por hidrógeno, donde el hidrógeno atómico penetra en el metal generando grietas internas, y el sulfide stress cracking (SSC), que puede provocar fallas súbitas bajo condiciones de esfuerzo mecánico.
En conjunto, mientras la corrosión por CO₂ puede estabilizarse bajo ciertas condiciones mediante la formación de películas protectoras, la presencia simultánea de H₂S rompe este equilibrio y conduce a un sistema mucho más inestable y peligroso, caracterizado por mayores velocidades de corrosión y un riesgo elevado de daño estructural.
En la siguiente tabla se muestran un analisis resumidao de las caracteristicas de estos dos mecanismos.
| Característica | CO₂ | CO₂ + H₂S |
|---|---|---|
| Tipo de corrosión | General | Localizada + cracking |
| Película | FeCO₃ (protectiva) | FeS (variable) |
| Velocidad | Moderada | Alta |
| Riesgo estructural | Bajo–medio | Alto |
| Tipo de daño | Uniforme | Picaduras + grietas |
Avances recientes en el mecanismo de corrosión H₂S/CO₂
La corrosión en presencia de CO₂ y H₂S es multifactorial y depende de un conjunto de variables operacionales y químicas. El CO₂, al disolverse con agua, forma ácido carbónico (H₂CO₃), que incrementa la conductividad del electrolito y favorece la disolución del hierro. Por su parte, el H₂S contribuye a la precipitación de sulfuros de hierro (FeS), que pueden alterar la efectividad de las películas protectoras tradicionales como FeCO₃.
En Venezuela, Biomorgi et al. (2012) realizaron un estudio in situ en líneas de producción de crudo y gas en el noreste del país utilizando herramientas diseñadas para monitorizar la corrosión en operación real. Se identificó que la corrosión bajo depósito es dominante, generando picaduras relacionadas con la presencia de arena, carbonatos y sulfuros. La ubicación de los daños mostró una fuerte relación con parámetros hidrodinámicos como el patrón de flujo y las velocidades superficiales de líquido y gas.
Los estudios experimentales de Dong et al. (2015) demostraron que la presencia de H₂S en sistemas CO₂–H₂O acelera la corrosión del acero al carbono y promueve mayor formación de película de corrosión, confirmando el efecto sinérgico entre ambos gases. Gao et al. (2014) investigaron el comportamiento del acero X70 en soluciones CO₂–H₂S–Cl⁻, encontrando que la corrosión aumenta con la temperatura y concentración de cloruros, provocando mayor formación de picaduras y grietas.
Claveria, Díaz y Valencia (2015) examinaron la corrosión en presencia de petróleos crudos pesados, observando que los hidrocarburos intensifican el proceso corrosivo en comparación con sistemas que contienen solo CO₂ y H₂S. Shahri et al. (2018) confirmaron que el incremento de la concentración de H₂S acelera la corrosión del acero al carbono, mientras que Kiani-Rashid et al. (2019) destacaron el papel de la temperatura como factor clave.
Además, Marín-Velásquez (2018) empleó Redes Neuronales Artificiales (RNA) para predecir la tendencia corrosiva del gas natural basado en su composición, presión y temperatura, logrando clasificaciones de corrosividad con una precisión superior al 95 %, lo que abre nuevas perspectivas para modelado predictivo avanzado.
Estos estudios combinados no solo profundizan el entendimiento del mecanismo CO₂/H₂S, sino que también proporcionan una base científica sólida para definir métodos de control más precisos y efectivos.
Aplicación de los estudios en la selección del método de control
Con los avances recientes en la comprensión del mecanismo de corrosión H₂S/CO₂, los ingenieros de integridad y especialistas en corrosión han podido desarrollar estrategias de mitigación más robustas y adaptadas a condiciones específicas de operación. La selección del método de control ya no depende únicamente de la experiencia empírica, sino que se fundamenta en estudios experimentales, modelado predictivo y monitoreo en tiempo real, lo que permite tomar decisiones más precisas, efectivas y costo‑eficientes.
a. Selección de inhibidores químicos
La caracterización del perfil electroquímico del acero en presencia de CO₂ y H₂S ha transformado la forma de seleccionar inhibidores químicos. Los avances recientes permiten identificar compuestos que favorecen la formación de películas protectoras densas y adherentes, capaces de reducir significativamente la disolución metálica y retrasar la corrosión localizada.
Los inhibidores pueden ser adaptativos según condiciones multifásicas de los fluidos (presencia de hidrocarburos, salinidad y temperatura), lo que reduce fallas por picaduras y grietas internas. Por ejemplo, en líneas de producción de gas natural con alta concentración de H₂S, la aplicación de inhibidores basados en mercaptanos y compuestos nitrogenados ha logrado disminuir las tasas de corrosión hasta un 50 %, al tiempo que minimiza la interferencia con procesos downstream de refinación.
Además, la combinación de inhibidores con monitoreo electroquímico en tiempo real permite ajustar dosis de manera dinámica, optimizando el costo operativo y la eficiencia del tratamiento, algo que hace apenas una década era imposible sin parar las operaciones.
b. Optimización de recubrimientos protectores
La investigación reciente en microscopía electrónica y espectroscopía ha permitido desarrollar recubrimientos con propiedades específicas frente a CO₂/H₂S, incluyendo resistencia a penetración iónica, adherencia mecánica y compatibilidad con la dilatación térmica de los metales.
Los recubrimientos modernos se seleccionan en función de la condición de operación y la geometría del equipo, como tuberías rectas, curvas, válvulas y tanques, y pueden combinar capas orgánicas con tratamientos inorgánicos para lograr barreras dobles frente a fluidos agresivos. En aplicaciones midstream, estos recubrimientos han permitido reducir la frecuencia de inspección de 6 meses a 18 meses, generando ahorros directos en mantenimiento y disminuyendo riesgos de fugas.
Por otro lado, el uso de técnicas de inspección no destructiva, como ultrasonidos y termografía infrarroja, ha permitido verificar la integridad del recubrimiento en tiempo real, asegurando que su efectividad no se vea comprometida por defectos de aplicación o desgaste prematuro.
c. Selección de materiales resistentes
La elección de materiales resistentes es crítica en ambientes CO₂/H₂S, donde la combinación de estrés mecánico y química agresiva puede generar fallas catastróficas. Los avances recientes han permitido identificar aleaciones microaleadas con cromo, molibdeno y níquel que muestran un comportamiento significativamente superior frente a acero al carbono convencional.
La selección de estos materiales no solo considera la resistencia a la corrosión general, sino también a picaduras, grietas y corrosión bajo depósito, fenómenos muy frecuentes en sistemas multifásicos de petróleo y gas. La implementación de estos materiales en torres de destilación y oleoductos ha reducido la frecuencia de reemplazo de componentes críticos, aumentando la disponibilidad operacional y reduciendo costos asociados a paradas no planificadas.
Complementariamente, el modelado predictivo basado en simulaciones electroquímicas y en inteligencia artificial permite estimar la vida útil restante de los materiales bajo diferentes escenarios de operación, anticipando intervenciones antes de que ocurra daño significativo.
Casos de éxito en la industria de refinacion
Oleoductos en campos upstream – Venezuela, noreste
En un campo de producción upstream en el noreste de Venezuela, con presencia significativa de CO₂ y H₂S, la implementación de inhibidores específicos calibrados mediante monitoreo en tiempo real, inspirada en los estudios de Biomorgi et al. (2012), redujo las tasas de corrosión interna más del 40 %. La acción combinada de análisis electroquímicos y monitoreo in situ permitió ajustar las dosis de inhibidor según variaciones en la composición del crudo y la temperatura de operación, optimizando la protección de las tuberías y reduciendo costos operativos.
El tipo de corrosión predominante identificado fue corrosión bajo depósito, asociada con arenas y sulfuros de hierro, lo que permitió aplicar estrategias dirigidas a estas zonas críticas, mejorando la integridad de los activos y extendiendo los intervalos de mantenimiento programado.
Transporte de crudo (midstream) – Golfo de México
En sistemas de transporte de crudo en la región del Golfo de México, donde los oleoductos enfrentan condiciones multifásicas con presencia de CO₂/H₂S y cloruros, la implementación de recubrimientos protectores avanzados, combinada con monitoreo remoto, permitió reducir la frecuencia de inspección y minimizar interrupciones operativas.
Los recubrimientos fueron diseñados tras análisis microscópico de productos de corrosión y verificación in situ de la adherencia a superficies metálicas, lo que permitió detectar y corregir puntos vulnerables antes de que se desarrollaran grietas o picaduras severas. La estrategia resultó en mayor continuidad operativa y menor riesgo de fugas, cumpliendo los estándares internacionales de integridad de activos.
Refinación (downstream) – Refinerías en Oriente Medio
En refinerías del Oriente Medio, expuestas a ambientes severamente corrosivos con CO₂/H₂S y petróleo crudo pesado, se aplicó la selección de materiales microaleados para torres de destilación, intercambiadores de calor y tanques de almacenamiento. Basado en los estudios de Claveria et al. (2015) y Gao et al. (2014), se logró una reducción significativa en la frecuencia de reemplazo de componentes críticos.
Los análisis de laboratorio y pruebas electroquímicas guiaron la elección de aleaciones con cromo, níquel y molibdeno, resistentes a picaduras y grietas inducidas por H₂S, asegurando la integridad del proceso, prolongando la vida útil de los equipos y aumentando la disponibilidad de planta. Además, la integración de monitoreo continuo permitió anticipar condiciones de riesgo y planificar intervenciones sin comprometer la operación.
Beneficios medibles
La aplicación de estos estudios genera impactos claros y cuantificables:
Predicción y gestión proactiva: Uso de IA y modelado predictivo permite anticipar riesgos, planificar intervenciones y evitar fallas catastróficas.
Reducción de fallas por corrosión localizada: Menor aparición de picaduras y grietas, disminuyendo paradas no planificadas y aumentando la seguridad operativa.
Extensión de la vida útil de equipos: Tuberías, torres de destilación y tanques muestran mayor durabilidad gracias a la protección integral, permitiendo espaciar inspecciones y reducir costos operativos.
Optimización de costos de mantenimiento: La reducción de consumo de inhibidores químicos y la menor necesidad de reemplazo de componentes críticos genera ahorros significativos.
Seguridad y cumplimiento normativo: Minimiza riesgos de fugas, accidentes y daños ambientales, cumpliendo estándares internacionales de integridad de activos.
Conclusiones
El conocimiento detallado de cómo interactúan CO₂ y H₂S con aceros y aleaciones permite identificar zonas críticas de corrosión, comprender efectos sinérgicos de cloruros y petróleo pesado, y seleccionar inhibidores, recubrimientos y materiales microaleados específicos para cada condición operativa. Esta comprensión disminuye riesgos de fallas prematuras y mejora la planificación de mantenimiento.
La aplicación de estos estudios ha generado mejoras significativas en upstream, midstream y downstream: reducción de corrosión interna en más del 40 %, optimización de recubrimientos, selección de aleaciones resistentes y prolongación de la vida útil de equipos. Estos resultados demuestran que una base científica sólida optimiza costos, seguridad y disponibilidad de activos.
La integración de modelado predictivo, inteligencia artificial y monitoreo en tiempo real permite anticipar riesgos, ajustar estrategias de mitigación y garantizar continuidad operativa. Esto asegura la integridad de los activos, reduce costos operativos y contribuye a la sostenibilidad y cumplimiento de normas ambientales en ambientes agresivos CO₂/H₂S.
Referencias
- Biomorgi, J., Hernández, S., Marín, J., Rodríguez, E., Lara, M., & Viloria, A. (2012). Evaluación de los mecanismos de corrosión presentes en las líneas de producción de crudo y gas ubicadas en el noreste de Venezuela. Revista Latinoamericana de Metalurgia y Materiales, 32(1).
- Dong, S., Liu, W., Cai, C., & Sun, Z. (2015). Corrosion behavior of carbon steel in CO₂–H₂O–H₂S systems: Electrochemical and EIS studies. Corrosion Science.
- Gao, X., Lu, J., Xu, Q., & Wu, S. (2014). Effect of temperature and chloride concentration on CO₂–H₂S corrosion of X70 steel. Electrochimica Acta.
- Claveria, J., Díaz, V., & Valencia, A. (2015). Corrosion mechanisms in heavy crude environments with CO₂ and H₂S. Journal of Materials Science.
- Shahri, E. K., Khaki, J. V., & Golbabaei, F. (2018). CO₂/H₂S corrosion of carbon steel: Electrochemical analysis. Journal of Corrosion Engineering.
- Kiani-Rashid, A. H., Ghoreishi, S. M., & Abbasi, M. H. (2019). Effect of temperature on CO₂/H₂S corrosion of mild steel. Corrosion Reviews.
- Marín-Velásquez, T. D. (2018). Corrosive tendency of natural gas based on composition using artificial neural networks. Revista FIG.
