Rodamientos de alto rendimiento en turbinas eólicas

Las turbinas eólicas modernas operan en el límite de la ingeniería mecánica. Con potencias que ya superan los 15 MW en aplicaciones onshore y proyecciones que alcanzan los 25 MW en entornos offshore, los componentes rotativos están sometidos a condiciones de carga, fatiga y temperatura sin precedentes. En este contexto, los rodamientos de alto performance han pasado de ser elementos funcionales a convertirse en componentes críticos para la confiabilidad estructural y operativa de los aerogeneradores.

Este escenario ha impulsado una transformación tanto en el diseño como en la gestión de estos sistemas. Por un lado, se observa una evolución significativa en materiales, geometrías y configuraciones de rodamientos. Por otro, el mantenimiento ha migrado hacia enfoques predictivos apoyados en inteligencia artificial, monitoreo continuo y digitalización de activos. El crecimiento del mercado global de rodamientos para energía eólica, que se proyecta alcanzar los 8.624 millones de dólares en 2032, refleja esta transición hacia soluciones más avanzadas, inteligentes y orientadas a la extensión de la vida útil.

Esta expansión no es solo cuantitativa: representa una transformación cualitativa hacia sistemas de rodamiento inteligentes, materiales de ingeniería avanzada y metodologías de mantenimiento que están redefiniendo los estándares de disponibilidad y vida útil de los parques eólicos.

La nueva escala de las turbinas y sus implicaciones mecánicas

El crecimiento en tamaño y potencia de las turbinas eólicas ha redefinido los límites del diseño mecánico. En la actualidad, las turbinas que hace una década eran consideradas de gran escala han sido superadas por configuraciones que duplican su capacidad. Este cambio no solo implica un aumento en dimensiones, sino una transformación profunda en las exigencias estructurales.

Las cargas que actúan sobre los rodamientos principales crecen de forma no lineal con el diámetro del rotor, alcanzando valores superiores a 50 MN en las configuraciones más grandes. A su vez, los momentos flectores generados en la raíz de las palas y transmitidos a la torre exigen análisis de fatiga cada vez más sofisticados. La extensión de la vida útil de diseño hacia rangos de 25 a 30 años, junto con la exposición a ambientes offshore altamente agresivos, introduce nuevas variables que afectan directamente la degradación de los materiales y la confiabilidad del sistema.

El paradigma de diseño por vida útil vs. márgenes estáticos

Del diseño tradicional al enfoque basado en vida útil

El paradigma de diseño ha evolucionado desde enfoques basados en factores de seguridad estáticos hacia metodologías orientadas a la vida útil. Este cambio responde a la necesidad de comprender el comportamiento de los materiales bajo millones de ciclos de carga variables, donde los fenómenos de fatiga dominan el proceso de falla.

El paradigma actual se orienta hacia el diseño orientado a la vida útil, que incorpora:

Análisis de espectros de carga: modelación estadística de los regímenes de viento y su traducción a historiales de tensión mediante métodos como rainflow counting (recuento de caudal) para evaluar el daño acumulado según la regla de Miner.

• Cargas de daño equivalente (DEL, Damage Equivalent Loads): una métrica que comprime el espectro completo de cargas variables en una carga de amplitud constante que produce el mismo daño de fatiga, facilitando la comparación entre configuraciones de control y diseño.
• Simulaciones aeroelásticas acopladas: herramientas como OpenFAST (NREL), HAWC2 (DTU) y Bladed (DNV) simulan el comportamiento dinámico acoplado de la estructura bajo condiciones de viento turbulento, permitiendo cuantificar las cargas en cada componente con alta resolución temporal.
• Diseño orientado a reducción del LCOE: el costo nivelado de la electricidad (LCOE) es el criterio integrador que equilibra inversión inicial, eficiencia energética, costos de operación y mantenimiento, y vida útil. El Fraunhofer ISE proyecta para 2045 valores de LCOE eólico onshore de 3,7–9,2 ct/kWh en mercados maduros.

Innovaciones en rodamientos para turbinas eólicas

Una turbina eólica moderna incorpora entre 13 y 20 rodamientos críticos. Cada uno opera en condiciones radicalmente distintas: el rodamiento principal del eje del rotor soporta las cargas más severas del sistema; los rodamientos de cabeceo (pitch) y desviación (yaw) gestionan movimientos lentos bajo cargas enormes y alternantes; los de la caja multiplicadora trabajan a alta velocidad con cargas dinámicas complejas. La comprensión profunda de cada categoría es fundamental para el especialista en equipos rotativos.

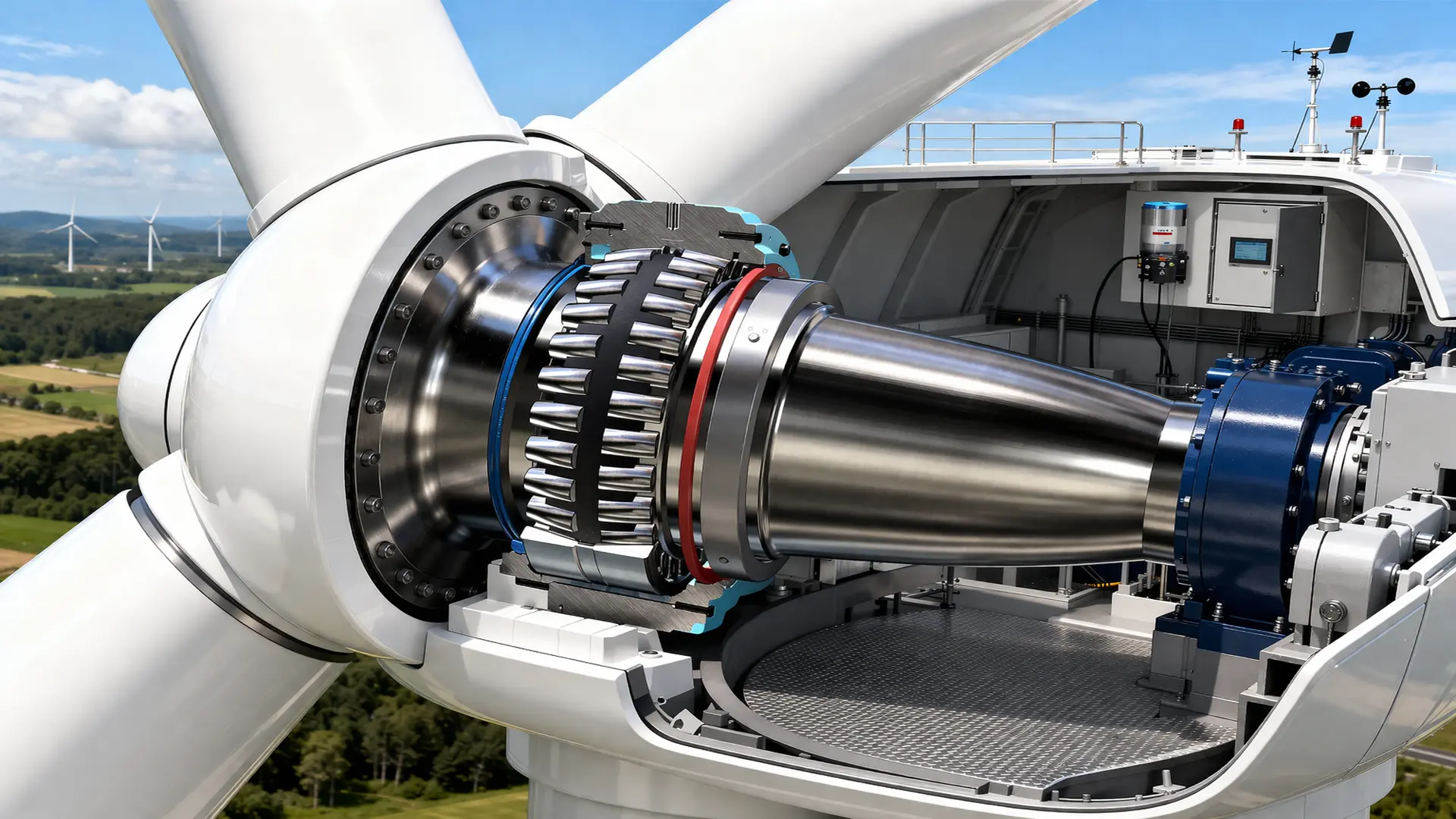

El rodamiento del eje principal representa el elemento más crítico del tren de transmisión. Su función es soportar el peso del rotor, las cargas aerodinámicas y los momentos flectores, permitiendo al mismo tiempo una rotación eficiente. Históricamente, los de rodillos esféricos han dominado esta aplicación debido a su capacidad para tolerar desalineaciones. Sin embargo, problemas asociados a fallas por fatiga sub-superficial han impulsado la adopción de los de rodillos cónicos, que ofrecen una mejor distribución de cargas y mayor rigidez estructural.

En paralelo, los sistemas de pitch y yaw introducen desafíos distintos, asociados a movimientos oscilatorios de baja velocidad bajo cargas elevadas. Estas condiciones favorecen fenómenos como el desgaste por micro-movimiento, la fatiga superficial y los efectos de adherencia y deslizamiento, que afectan directamente la vida útil de los rodamientos.

Tipos principales y su evolución tecnológica

Los rodamientos de rodillos esféricos (SRB, Spherical Roller Bearings) han dominado históricamente las aplicaciones de eje principal por su versatilidad: pueden actuar como fijos o flotantes, y corrigen desalineaciones angulares.

Sin embargo, estudios recientes revelan persistentes problemas de confiabilidad en SRB de eje principal, asociados a modos de fallo por fatiga sub-superficial y daño blanco (white etching cracks), cuyas causas raíz no están completamente comprendidas ni resueltas.

Los rodamientos de rodillos cónicos (TRB, Tapered Roller Bearings) ganan terreno por su capacidad superior de soporte de cargas multidireccionales. Su versatilidad es reconocida en la literatura científica revisada (2016–2024) como la razón de ser el tipo más estudiado en investigación académica. La configuración de doble rodamiento cónico en disposición cara a cara (DRD) ofrece rigidez superior y mejor distribución de carga.

Diseños que representan avances conceptuales significativos:

• Rodamiento CARB Toroidal: diseñado específicamente para servir como rodamiento no flotante o libre compacto, con excelente acomodación al desplazamiento axial del eje y reducción de fuerzas axiales inducidas por deflexión.
• Rodamiento esférico asimétrico (ASRB): optimizado para distribución de carga balanceada en la configuración de eje principal, con geometría de contacto asimétrica que mejora la capacidad de carga dinámica.

Rodamientos inteligentes y monitoreo continuo

Uno de los avances más relevantes en los últimos años es la incorporación de sensorización embebida en los rodamientos. Estos sistemas permiten monitorear en tiempo real variables clave como vibración, temperatura y estado del lubricante, generando datos que pueden ser analizados para detectar anomalías y anticipar fallas.

La integración de estos datos en plataformas digitales facilita la implementación de estrategias de mantenimiento predictivo, donde las decisiones se basan en la condición real del equipo. Este enfoque reduce la incertidumbre, optimiza los recursos y mejora la confiabilidad operativa de los parques eólicos.

Rodamientos de pitch y yaw

Los sistemas de cabeceo (pitch) y desviación (yaw) constituyen los subsistemas de control aerodinámico y de orientación de la turbina. Sus rodamientos son anillos de orientación de grandes dimensiones anillos giratorio que pueden superar los 4 metros de diámetro en turbinas de última generación.

La característica más desafiante de estos rodamientos es su régimen de movimiento: oscilaciones de pequeña amplitud a baja velocidad bajo cargas enormes y variables. Este régimen genera los fenómenos de:

• Desgaste adhesivo por movimiento oscilatorio (fretting): la pista de rodadura no se renueva completamente en cada ciclo, acumulando partículas de desgaste que actúan como abrasivo.
• Fatiga de contacto superficial: las presiones de contacto hertziano en configuraciones de gran diámetro generan campos de tensión sub-superficiales que son la raíz de la iniciación de grietas.
• Efectos de pegado y deslizamiento (stick-slip) en el sistema yaw: el movimiento discontinuo de la góndola genera impulsos de carga que incrementan las cargas de fatiga sobre los engranajes del accionamiento yaw y los rodamientos asociados.

El control aerodinámico en turbinas eólicas es fundamental para gestionar las cargas inducidas por el viento y garantizar la integridad estructural del sistema. A través de sistemas avanzados de control, el generador y el ángulo de paso de las palas (pitch) se ajustan continuamente para maximizar la eficiencia energética, limitar esfuerzos mecánicos y evitar condiciones de sobrecarga.

Este control se ejecuta de forma individual en cada pala del rotor y en tiempo real, permitiendo una respuesta precisa frente a variaciones en la velocidad y dirección del viento.

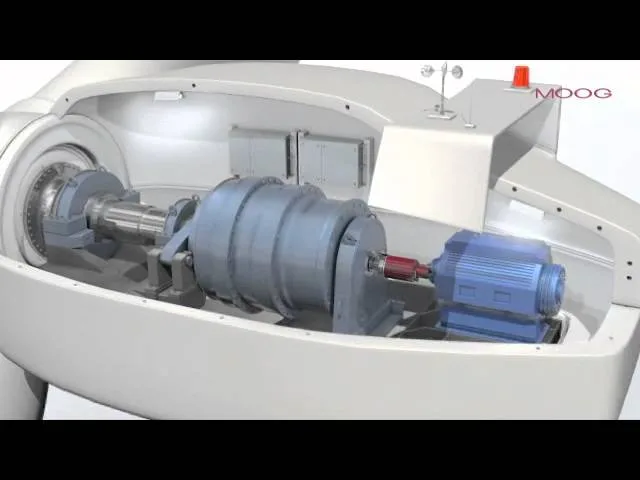

En el siguiente video, cortesía de Grafische Werke Stuttgart, se presenta una aplicación que ilustra el funcionamiento de estos sistemas de control en turbinas eólicas modernas controladas mediante los generadores de Moog.

Rodamientos inteligentes

La innovación más transformadora de los últimos dos años es el surgimiento de los rodamientos inteligentes: componentes en los que la instrumentación está integrada directamente en el elemento, no añadida externamente como pos-tratamiento.

En 2024 se enviaron más de 290.000 rodamientos con sensores embebidos para aplicaciones eólicas. Estos sistemas incorporan:

• Acelerómetros de 3 ejes para análisis de vibración en tiempo real, con capacidad de detectar anomalías en frecuencias características (BPFO, BPFI, BSF, FTF) asociadas a fallo de la pista exterior, interior, elemento rodante y jaula respectivamente.
• Sensores de temperatura de precisión (termistores PT100 o RTD) integrados en la pista de rodadura para detectar anomalías térmicas incipientes antes de que se produzca daño visible.
• Sensores de condición del lubricante: partícula en suspensión, viscosidad relativa, contenido de agua y oxidación del aceite.
• Transmisión inalámbrica de datos mediante protocolos industriales (IO-Link, Bluetooth LE industrial, WirelessHART) directamente hacia el sistema SCADA de la turbina.

Innovación en materiales y diseño

El desarrollo de materiales avanzados ha sido fundamental para mejorar el desempeño de los rodamientos en entornos exigentes. La incorporación de elementos rodantes cerámicos, combinados con aceros de alta resistencia, ha permitido aumentar la vida útil en condiciones offshore, donde la corrosión y las corrientes eléctricas representan factores críticos.

Asimismo, el uso de recubrimientos especializados y jaulas poliméricas ha contribuido a reducir la fricción y mejorar la estabilidad térmica. Las innovaciones en diseño, como los rodamientos de anillo partido, han tenido un impacto significativo en la mantenibilidad, permitiendo reducir los tiempos de intervención y los costos asociados a operaciones complejas.

Materiales y recubrimientos de nueva generación

La evolución de materiales en rodamientos para eólica es uno de los campos de innovación más activos, con más de 560 nuevos modelos introducidos solo en 2023–2024 para el segmento de turbinas superiores a 6 MW.

Innovación	Aplicación	Beneficio cuantificado
Rodamientos híbridos cerámicos	48.000+ turbinas offshore (2024)	+23% vida útil en entornos salinos
Recubrimientos de fluoropolímero	Rodamientos de pitch y yaw	Operación entre -55°C y +110°C
Jaulas de polímero avanzado	Eje principal y caja multiplicadora	Reducción de fricción y peso
Acero de ultra-alta resistencia	Rodamientos de eje principal 15+ MW	Mayor capacidad de carga dinámica
Diseño split (anillo interior partido)	Rodamientos esféricos onshore remoto	-50% tiempo de reemplazo
Carcasas de nueva geometría	170.000+ actualizaciones (2024)	-14% peso por diseño compacto

Los rodamientos híbridos, con elementos rodantes de nitruro de silicio (Si₃N₄) y anillos de acero especial, ofrecen ventajas decisivas para aplicaciones offshore: resistencia a la corrosión electrolítica, menor expansión térmica, mayor dureza y resistencia al impacto, y ausencia de corrientes eléctricas dañinas inducidas por el generador. Las pruebas de inmersión en agua salada confirman un incremento del 23% en vida útil operativa.

Tecnología split: optimizando mantenibilidad

El diseño split (anillo interior partido) representa un avance práctico de enorme valor para operadores de parques remotos. La necesidad de desmontar toda la góndola para reemplazar un rodamiento principal ha sido históricamente una de las operaciones de mayor costo en el mantenimiento eólico, pudiendo superar los 500.000 USD por evento en instalaciones offshore.

En 2024 se instalaron más de 61.000 rodamientos esféricos de anillo partido a nivel global, con una reducción documentada del 50% en tiempos de mantenimiento. Esta tecnología es especialmente valorada en mercados con desafíos logísticos como Chile, Argentina y Australia, donde el acceso a las góndolas en altura representa una barrera operativa significativa.

Control estructural y dinámica operativa

El comportamiento dinámico de la turbina está fuertemente influenciado por el sistema de orientación y el control de paso de las palas. El sistema yaw garantiza la alineación con la dirección del viento, mientras que el control de pitch, especialmente en su modalidad individual, permite ajustar cada pala de manera independiente para reducir cargas asimétricas.

La desalineación yaw, incluso en ángulos moderados, puede generar incrementos significativos en las cargas de fatiga, especialmente bajo condiciones de turbulencia. Este fenómeno resalta la importancia de integrar el diseño mecánico con estrategias avanzadas de control, que permitan mitigar los efectos dinámicos y prolongar la vida útil de los componentes.

Conclusiones

La evolución de las turbinas eólicas hacia mayores escalas de potencia ha transformado profundamente el rol de los rodamientos dentro del sistema. Estos componentes han pasado de ser elementos pasivos a convertirse en piezas clave dentro de un enfoque integral que combina diseño avanzado, materiales innovadores y monitoreo continuo.

En este nuevo escenario, la integración de tecnologías digitales y estrategias de mantenimiento predictivo permite anticipar fallas, optimizar la operación y mejorar la confiabilidad de los activos. De esta manera, los rodamientos de alto performance se consolidan como un elemento estratégico en la sostenibilidad y eficiencia de la generación eólica moderna.

Referencias

1. International Energy Agency. (2023). Wind energy: Market report and analysis. International Energy Agency. https://www.iea.org/reports/wind-energy
2. Musial, W., Spitsen, P., & Duffy, P. (2021). Offshore wind market report: 2021 edition. U.S. Department of Energy. https://www.energy.gov/eere/wind/offshore-wind-market-report
3. Harris, T. A., & Kotzalas, M. N. (2006). Rolling bearing analysis (5th ed.). CRC Press.
