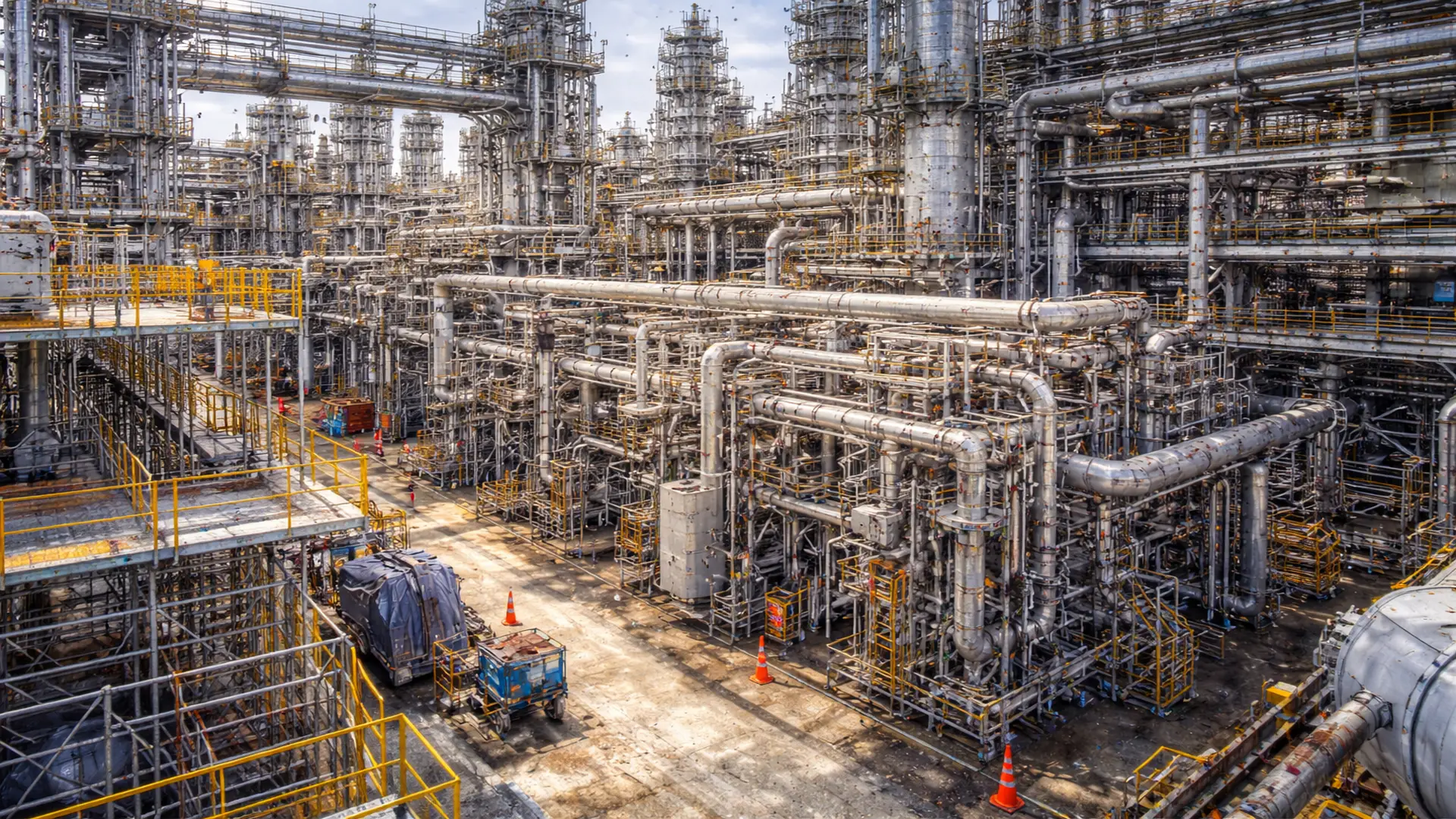

Escaneo láser 3D: As-built para planificar paradas de planta

El Escaneo láser 3D se ha consolidado como la solución definitiva para mitigar el riesgo dimensional en paradas de planta. Al sustituir las mediciones manuales por tecnología de alta precisión, los ingenieros pueden cerrar la brecha crítica entre los planos históricos y la configuración actual de los activos en sitio.

Mediante esta metodología de captura masiva, se genera un entorno digital confiable que optimiza la ruta crítica del proyecto. El uso del Escaneo láser 3D garantiza que cada modificación, reemplazo de tubería o instalación de equipos nuevos se planifique sobre una base de datos real, lo que reduce de forma directa retrasos y sobrecostos operativos.

El problema crítico en las paradas de planta

La ejecución de un Turnaround exitoso depende estrictamente del cumplimiento de la ruta crítica. Sin embargo, la mayor amenaza para este cronograma no suele ser la falta de recursos, sino la incertidumbre dimensional. La mayoría de las plantas industriales operan con planos «as-built» desactualizados que no reflejan décadas de modificaciones menores, reparaciones de emergencia o deformaciones estructurales derivadas de la fatiga térmica.

La incertidumbre dimensional como amenaza a la ruta crítica

Cuando un equipo de montaje intenta instalar un spool de tubería prefabricado y encuentra una interferencia de 15 mm no registrada, el proyecto se detiene. Este desfase obliga a realizar ajustes mecánicos improvisados, cortes y nuevas soldaduras en sitio, alterando completamente la planificación prevista, elimina este escenario al proporcionar una base de datos real donde cada milímetro cuenta, permitiendo que la planificación se base en la posición exacta de bridas, soportes y válvulas.

Costos ocultos por retrabajos y ajustes en sitio

El impacto económico de un error de medición manual es exponencial. Un ajuste forzado en campo implica:

• Horas hombre adicionales: Soldadores y montadores trabajando fuera de presupuesto.
• Extensión del tiempo de inactividad: Cada hora de retraso en una refinería o planta petroquímica representa miles de dólares en lucro cesante.
• Consumo de materiales: Desperdicio de consumibles y gases de soldadura por correcciones no planificadas.

Impacto en seguridad y cumplimiento normativo

La falta de precisión no solo afecta al bolsillo, sino a la integridad física. Las mediciones manuales en entornos activos exponen al personal a alturas, temperaturas extremas y atmósferas peligrosas. Además, el incumplimiento de las tolerancias dimensionales en sistemas de alta presión puede comprometer la certificación de activos bajo normas ASME o API, elevando el riesgo de fallas catastróficos tras el arranque.

As-built y captura de realidad: Menos riesgos en planta

Un As-built digital es la representación tridimensional exacta de un activo tal como se encuentra en el momento del levantamiento. A diferencia de los planos tradicionales, que suelen ser documentos frecuentemente estáticos y desconectados de la condición real, el As-built derivado de la captura de la realidad es una base de datos geométrica inmutable y precisa.

Esta base geométrica no solo respalda decisiones de ingeniería en el corto plazo, sino que constituye el cimiento para el desarrollo de Gemelos Digitales en la industria, donde la información tridimensional validada se integra con datos operativos, históricos y de mantenimiento para gestionar el ciclo de vida completo del activo.

Diferencia entre plano histórico y estado real del activo

La brecha entre el diseño original (As-designed) y el estado operativo es inevitable. El asentamiento de cimentaciones, las dilataciones térmicas y las modificaciones menores realizadas durante el mantenimiento habitual no siempre se registran. La captura de la realidad mediante Escaneo láser 3D congela el estado actual de la planta, permitiendo que los ingenieros detecten deformaciones estructurales o desviaciones en la alineación de equipos que un plano de hace 20 años jamás mostraría.

Captura de la realidad, base de la ingeniería inversa

La ingeniería inversa industrial exige fidelidad geométrica absoluta. Al utilizar la captura de la realidad, se obtiene la información necesaria para recrear componentes críticos sin necesidad de planos originales. Esto es vital para la fabricación de repuestos descatalogados o para el diseño de nuevas conexiones en áreas saturadas. El proceso garantiza que cada nuevo diseño se adapte perfectamente al entorno existente, evitando el «diseño en el vacío» que suele causar interferencias en la fase de montaje.

El As-built como herramienta de control de riesgo

En el contexto de una parada de planta, el As-built digital actúa como un seguro técnico. Permite:

• Validación de las dimensiones: Confirmar que los equipos pesados pueden transitar por los pasillos de la planta.
• Verificación de puntos de conexión: Asegurar que las bridas de los nuevos spools coinciden exactamente con las existentes.
• Centralización de datos: Servir como un repositorio único donde la inspección, el diseño y el montaje convergen, eliminando la ambigüedad en la toma de decisiones.

De la medición manual al Escaneo láser 3D industrial

La evolución tecnológica ha dejado obsoletos muchos métodos de levantamiento analógicos. La transición hacia el Escaneo láser 3D no solo responde a una mejora en la precisión, sino a un cambio de paradigma en la eficiencia y la seguridad del personal técnico.

Limitaciones del levantamiento analógico

El uso de flexómetros, cintas métricas y estaciones totales convencionales en entornos industriales complejos presenta deficiencias insalvables:

• Error humano: La interpretación de una medida en condiciones de poca visibilidad o difícil acceso es subjetiva.
• Omisión de datos: El técnico solo mide lo que considera relevante. Si durante el diseño se necesita una medida adicional, es necesario volver a campo.
• Tiempo excesivo: El levantamiento de una sala de bombas mediante métodos manuales puede tomar días, mientras que con tecnología digital se reduce a horas.

Riesgos en entornos activos

La medición manual obliga al personal a interactuar directamente con activos peligrosos. Escalar estructuras, acceder a zonas con altas temperaturas o trabajar cerca de líneas de alta presión incrementa la probabilidad de accidentes. El Escaneo láser 3D permite la captura remota, manteniendo al personal en zonas seguras mientras el sensor registra millones de puntos a distancia.

La digitalización masiva mediante Escaneo láser 3D

La digitalización masiva permite obtener una densidad de información sin precedentes. Mientras que un levantamiento manual registra una decena de puntos clave, el escaneo industrial registra millones. Esta transición permite pasar de «puntos aislados» a un entorno inmersivo completo, facilitando que especialistas de cualquier parte del mundo realicen visitas técnicas virtuales al sitio sin desplazarse físicamente, optimizando así los costes de OPEX.

Tecnología del Escaneo láser 3D y Escaneo LiDAR industrial

Para alcanzar la precisión milimétrica que exige la normativa API o ASME, es fundamental comprender el motor tecnológico detrás del levantamiento digital: el Escaneo LiDAR (Light Detection and Ranging). Esta tecnología ha transformado la topografía industrial en un proceso de adquisición de datos masivo y ultraveloz.

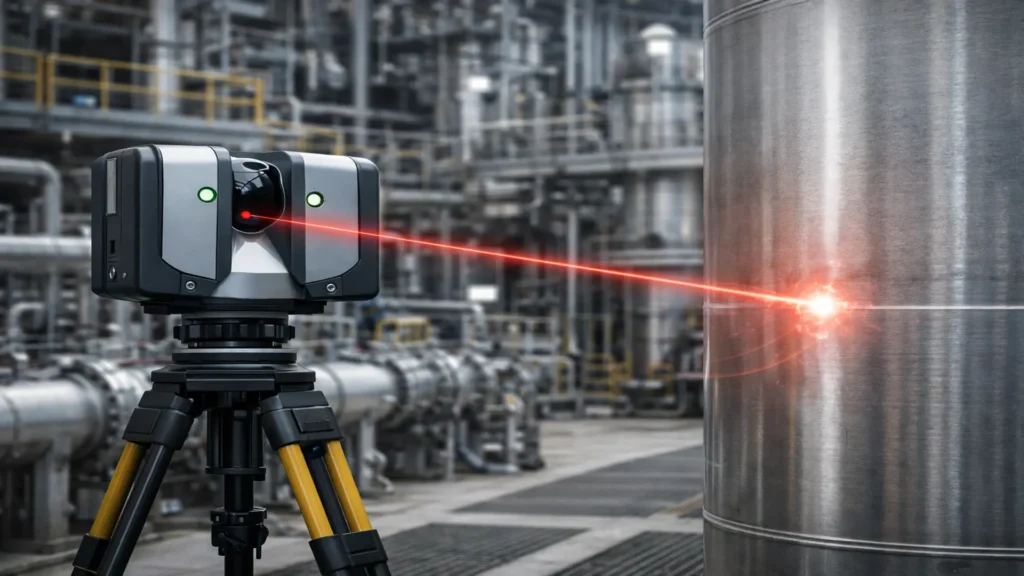

Principio de tiempo de vuelo (ToF)

El corazón de un escáner láser industrial es el principio de Tiempo de Vuelo (ToF). El equipo emite un pulso láser que viaja hasta impactar con una superficie y regresa al sensor. Al conocer la velocidad constante de la luz, el dispositivo calcula la distancia exacta midiendo el tiempo transcurrido entre la emisión y la recepción. Este ciclo se repite hasta dos millones de veces por segundo mientras el cabezal del escáner rota, barriendo el entorno en 360 grados.

Escaneo LiDAR aplicado a plantas industriales

A diferencia de los sensores convencionales, el Escaneo LiDAR industrial está diseñado para operar en entornos hostiles. Su capacidad de penetración y filtrado permite capturar geometrías complejas, como racks de tuberías densos o estructuras reticuladas, con una fiabilidad que los métodos ópticos pasivos (como la fotogrametría) no pueden igualar bajo condiciones de iluminación variable o superficies metálicas.

Generación y características de la nube de puntos

El resultado primario de esta tecnología es la nube de puntos. Se trata de un conjunto masivo de millones de coordenadas espaciales (X,Y,Z) que, al unirse, forman una «piel digital» del activo.

• Precisión, resolución y alcance: Los equipos de alta gama ofrecen precisiones de ±1 mm. La resolución se ajusta según la necesidad: desde granos gruesos para volúmenes generales hasta densidades extremas para inspeccionar bridas o pernos.
• Gestión y limpieza de datos: El software especializado permite filtrar el «ruido» (vórtice de polvo, vapor o personal en movimiento) para entregar un modelo limpio, listo para la fase de ingeniería.

Flujo de trabajo: Escaneo a BIM desde la nube de puntos

Una vez capturada la realidad física, el siguiente paso crítico es transformar esos datos crudos en información inteligente.

En esta parte del proceso el Escaneo a BIM (Scan-to-BIM) se convierte en el estándar de oro para la planificación multidisciplinaria.

Registro y alineación de escaneos

Como una planta no se captura desde una sola posición, es necesario realizar múltiples tomas. El registro es el proceso de «coser» estas nubes de puntos individuales en un único sistema de coordenadas global. Se utilizan dianas de referencia o algoritmos de coincidencia geométrica (Cloud-to-Cloud) para garantizar que el modelo completo sea coherente y preciso en toda su extensión.

Conversión de nube de puntos en modelos inteligentes

El Escaneo a BIM no es un simple dibujo sobre la nube. Es la reconstrucción paramétrica de los activos. En lugar de ver «puntos», el ingeniero interactúa con objetos digitales que poseen inteligencia:

• Extracción de tuberías y estructuras: El software detecta cilindros y perfiles metálicos, convirtiéndolos en elementos sólidos con diámetros y espesores reales.
• Vinculación de metadatos: A cada válvula o bomba modelada se le asigna información técnica (material, presión de diseño, fecha de última inspección), creando un embrión del Gemelo Digital.

¿Escaneo láser 3D en la planificación de paradas?

La verdadera potencia del Escaneo láser 3D no reside solo en capturar datos, sino en cómo estos transforman la toma de decisiones antes de que el primer obrero entre a la planta. En la fase de pre-parada, el modelo derivado de la nube de puntos se convierte en el laboratorio de pruebas definitivo.

Modelo 3D para detección de colisiones tempranas

La detección de colisiones automatizada permite identificar interferencias espaciales entre el diseño nuevo y la infraestructura existente. Al superponer el modelo de ingeniería (CAD) sobre la captura de la realidad, el software resalta en rojo cualquier punto donde una tubería, soporte o bandeja de cables choque con la realidad física. Resolver estos conflictos en la oficina ahorra miles de dólares en paradas no planificadas.

Prefabricación precisa y simulación de maniobras

Gracias a la precisión del Escaneo LiDAR, los spools de tubería pueden fabricarse en taller con la certeza de que encajarán a la primera (First Time Right).

• Validación de bridas: Se verifica la rotación y el paralelismo de las bridas existentes para que el ajuste sea perfecto.
• Simulación de izaje: Es posible simular el trayecto de una grúa y la carga crítica a través de estructuras densas, asegurando que existen los gálibos necesarios para el montaje sin colisiones.

Detección de colisiones y mitigación de riesgos en CapEx

En proyectos de expansión de capital (CapEx), donde se integran nuevas unidades en espacios ya saturados, la detección de colisiones es obligatoria. La capacidad de validar instalaciones en entornos complejos reduce drásticamente los ajustes forzados en campo, que son la principal causa de sobrecostes en proyectos industriales.

Impacto del Escaneo láser 3D en la seguridad operativa

La seguridad es el pilar de cualquier Turnaround. El Escaneo láser 3D contribuye directamente a la meta de «Cero Accidentes» al reducir la exposición del personal.

Reducción de exposición humana mediante captura remota

El uso de Escaneo LiDAR de largo alcance permite relevar datos de racks elevados o áreas con riesgo químico sin que el técnico deba subir a un andamio o entrar en una zona de atmósfera controlada. Si el sensor puede «ver» el objeto, puede medirlo.

Validación técnica y seguridad con TEAM Inc.

La aplicación del Escaneo láser 3D en la inspección de tanques bajo norma API 653 ha transformado la gestión de integridad. En una reciente entrevista para Inspenet TV en la conferencia AMPP 2025, Andy Shingledecker, de TEAM Inc., validó cómo el registro digital previo actúa como la «caja negra» de un activo industrial.

Del registro digital a la respuesta ante emergencias

El valor de la captura de la realidad se hace evidente en situaciones críticas. TEAM Inc., pionero en la estandarización comercial del Escaneo LiDAR, documentó un caso donde una válvula mal instalada provocó la implosión estructural de un tanque durante su drenado. Al contar con un escaneo previo al incidente, el equipo de ingeniería logro:

• Comparar diferencias: Contrastar el estado «sano» vs. el estado «dañado» para mapear deformaciones milimétricas.
• Simulaciar la reparación: Determinar la viabilidad del retorno al servicio sin necesidad de desmantelamientos exploratorios costosos.

Seguridad operativa e Inspección Remota (RVI)

Un punto clave destacado en la entrevista es el uso del escaneo para minimizar el riesgo humano. Bajo la premisa de «donde se pueda evitar exponer a una persona, se hará», el uso de Escaneo láser 3D y sistemas robóticos en espacios confinados permite obtener datos de alta precisión sin ingresar a atmósferas peligrosas.

En este contexto, la Inspección Remota (RVI) se consolida como un complemento estratégico, integrando cámaras especializadas, dispositivos robotizados y plataformas de acceso remoto que amplían la capacidad de evaluación visual y dimensional en tanques, ductos y recipientes a presión.

La convergencia entre Escaneo láser 3D y RVI no solo reduce la exposición a riesgos físicos y químicos, sino que mejora la trazabilidad técnica de las inspecciones, asegurando cumplimiento normativo y generando evidencia digital verificable. Esta metodología proporciona una densidad de datos y un nivel de documentación que los métodos tradicionales difícilmente pueden alcanzar.

Normativa y exigencias globales

La adopción del Escaneo láser 3D no es solo una mejora de procesos, sino el método de cumplimiento para estándares internacionales de seguridad e integridad.

Estándares de integridad mecánica

El uso de la nube de puntos es el estándar de facto para satisfacer las auditorías de:

• API 653/ 570 / 510: Permite análisis de verticalidad, redondez y deformación estructural en tanques y recipientes con cobertura total.
• ASME B31.3: Garantiza que el montaje de tuberías respete las tolerancias dimensionales, evitando tensiones mecánicas por desalineación.
• Además de las certificaciones normativas, la evolución del Escaneo láser 3D y las tecnologías LiDAR cuenta con respaldo académico en universidades de investigación como la University of South Florida (USF), donde el Access 3D Lab desarrolla iniciativas de educación e investigación aplicada en captura, procesamiento y análisis de datos tridimensionales para infraestructura y entornos industriales. Estas líneas académicas fortalecen la formación técnica de profesionales que implementan soluciones de escaneo y modelado digital en proyectos reales de ingeniería.

Marco de gestión digital (ISO 19650)

La normativa ISO 19650 regula el flujo de trabajo del Escaneo a BIM. Define cómo capturar, organizar y transmitir la información técnica para que el As-built sea legalmente trazable y compatible con los entornos de datos comunes (CDE) durante todo el ciclo de vida del activo.

Exigencias gubernamentales (BIM Mandate)

A nivel global, la transición hacia la captura de la realidad está impulsada por mandatos estatales enfocados en la seguridad operativa, la creación de Gemelos Digitales para infraestructura crítica y la generación de evidencia legal inalterable ante auditorías.

Impacto económico y retorno de inversión (ROI)

Invertir en Escaneo láser 3D no es un costo extra; es un ahorro directo en el OPEX de la parada.

• Reducción de retrabajos: Se estima que el uso de esta tecnología reduce los errores de montaje en un 90%.
• Optimización de la ruta crítica: Al eliminar los ajustes de campo, la parada concluye en el tiempo previsto, evitando multas y maximizando la producción.

Conclusiones

El Escaneo láser 3D ha dejado de ser una ventaja competitiva para convertirse en un estándar obligatorio en la planificación industrial de alta complejidad. La capacidad de gestionar una nube de puntos confiable permite que la detección de colisiones y el flujo de Escaneo a BIM garanticen paradas de planta con riesgos controlados y cronogramas predecibles.

En un mercado que exige máxima eficiencia operativa, la digitalización mediante captura de la realidad es el único camino hacia la excelencia y la sostenibilidad en la era de los Gemelos Digitales. En Inspenet lideramos este análisis técnico para transformar la operatividad industrial.

En Inspenet lideramos el análisis técnico y estratégico de los desafíos energéticos globales. Impulsamos contenidos especializados que integran innovación, sostenibilidad y resiliencia para transformar la operatividad industrial.

¿Desea profundizar en la digitalización de sus activos? Explore nuestra biblioteca técnica o conéctese con nuestra comunidad de expertos para anticiparse a los retos de su próxima parada de planta. La precisión no es opcional; es el estándar de la nueva ingeniería.

Referencias

1. API. API Standard 653: Tank Inspection, Repair, Alteration, and Reconstruction. American Petroleum Institute.
2. API. API 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems. American Petroleum Institute.
3. ASME. Boiler and Pressure Vessel Code (BPVC), Section VIII & Section IX: Rules for Construction of Pressure Vessels and Welding Qualifications. American Society of Mechanical Engineers.
4. ASME. B31.3: Process Piping Guide. American Society of Mechanical Engineers.
5. ISO. ISO 19650: Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM). International Organization for Standardization.
6. ASTM International. ASTM E2544: Standard Terminology for Three-Dimensional (3D) Imaging Systems. ASTM International.
7. ASTM International. ASTM E57.02: 3D Imaging Systems – Test Methods for Evaluating Laser Sensors. ASTM International.
8. OSHA. Safety and Health Topics: Confined Spaces. Occupational Safety and Health Administration.
9. Video de Inspenet TV. “TEAM Inc.” impulsa la inspección industrial mediante Escaneo Láser 3D y Gemelos Digitales. Entrevista a Andy Shingledecker en AMPP 2025.
