API 650: Guía para diseño, inspección y montaje de tanques de acero

API 650 es el estándar más utilizado para diseñar, fabricar, montar e inspeccionar tanques verticales de acero sobre el suelo. Su valor no está solo en “cumplir una norma”, sino en convertir un equipo crítico en un activo predecible y defendible: define datos mínimos de placa, condiciones de diseño, criterios constructivos, control dimensional y verificación por inspección y pruebas.

En este artículo se muestra cómo la norma API 650 conecta componentes clave “fundación, fondo, casco, techo y accesorios con desempeño operacional”: niveles y capacidades, integridad de soldaduras, control de corrosión, venteo y gestión de vapores. El objetivo es un lenguaje común entre ingeniería, QA/QC y operación, basado en requisitos verificables.

Qué cubre API 650 y dónde termina

API 650 define el marco mínimo verificable para diseñar, fabricar, montar e inspeccionar tanques cilíndricos de acero, de fondo plano, con techo abierto o cerrado, destinados a servicio de almacenamiento a presión cercana a la atmosférica. Su aporte principal es establecer un marco técnico uniforme para ingeniería y construcción: criterios de diseño, requisitos constructivos, control dimensional y evidencias de inspección que permiten demostrar conformidad del tanque y asegurar consistencia entre contratistas, sitios y proyectos.

En la práctica, API 650 no diseña un “cilindro ideal”; diseña un equipo real que debe resistir cargas ambientales y de operación. Por eso, el estándar empuja decisiones que impactan directamente confiabilidad y seguridad: selección de configuración de techo, detalles de fondo y anillo, refuerzos y aperturas, y controles de calidad que evitan distorsiones, fugas y retrabajos. En términos de ingeniería, reduce la variabilidad del desempeño esperado; aplicado correctamente, el tanque responde conforme a sus condiciones de diseño.

Es importante entender que API 650 no representa un documento fundamental donde se incluyen anexos y requisitos suplementarios a través de los cuales se puede adaptar el diseño a diferentes escenarios: techos especiales (incluidas cubiertas/domos cuando se especifican), documentación estructurada del equipo (hoja de datos), consideraciones para sistemas bajo fondo cuando el proyecto los requiere, y criterios adicionales que ayudan a mantener trazabilidad de ingeniería.

¿Dónde termina? API 650 no reemplaza tres disciplinas que siempre aparecen en campo: (1) aforo y tablas de capacidad trazables (API MPMS/ISO), (2) control de corrosión y recubrimientos/CP (API 651/652), y (3) filosofía de sobrellenado, venteo y emisiones (API 2350 y API 2000).

Tipos de placas en tanques API 650

Para entender la norma API 650 con enfoque constructivo, conviene ordenar el tanque por familias de placas, porque cada una implica criterios distintos de diseño, soldadura, inspección y corrosión:

• Placas del casco (shell plates): gobiernan integridad por carga hidrostática y estabilidad.
• Placas del fondo (bottom/floor plates): dominan estanqueidad, drenajes, remanentes y corrosión.
• Placa anular: zona perimetral de mayor demanda bajo el primer curso; suele especificarse con criterios estructurales más exigentes.
• Placas de techo (roof plates): condicionadas por cargas ambientales, accesorios, ventilación y, si aplica, configuraciones especiales (IFR/EFR o cubiertas).

Lo más resaltante que debes dominar de la norma API 650

En términos prácticos, lo que más valor aporta a los profesionales (y lo que más se pregunta en proyectos) se resume en estos ejes:

• Alcance y organización del código, y definición de condiciones de diseño.
• Selección de materiales con corrosión admisible y propiedades mecánicas.
• Cálculo del casco (espesores por altura de diseño y carga hidrostática).
• Estabilidad estructural: anillos de viento/rigidización y verificación frente a acciones externas.
• Diseño de fondo, placa anular y techo (fijo, flotante y configuraciones internas).
• Conexiones (boquillas, refuerzos, ventanas, bridas/cuello) y efectos en integridad/operación.
• Fabricación y QA/QC: soldadura, END y pruebas previas a puesta en servicio.
• Cargas externas: combinaciones de viento y momentos de vuelco; cuando aplica, efectos sísmicos y anclajes.

Cumplimiento API 650 en obra

• Materiales y espesores: verificar límites por especificación/Sección 4; incorporar corrosion allowance según servicio.
• Reglas de diseño: aplicar Sección 5 y anexos relevantes para casco, fondo/anular y techo.
• Soldadura y END: WPS/PQR y soldadores calificados; END según Sección 8 y pruebas de estanqueidad donde corresponda.
• Trazabilidad: certificados de materiales (MTR/Mill Test Reports), registros de soldadura, END y pruebas; nameplate/documentación con la edición aplicable.

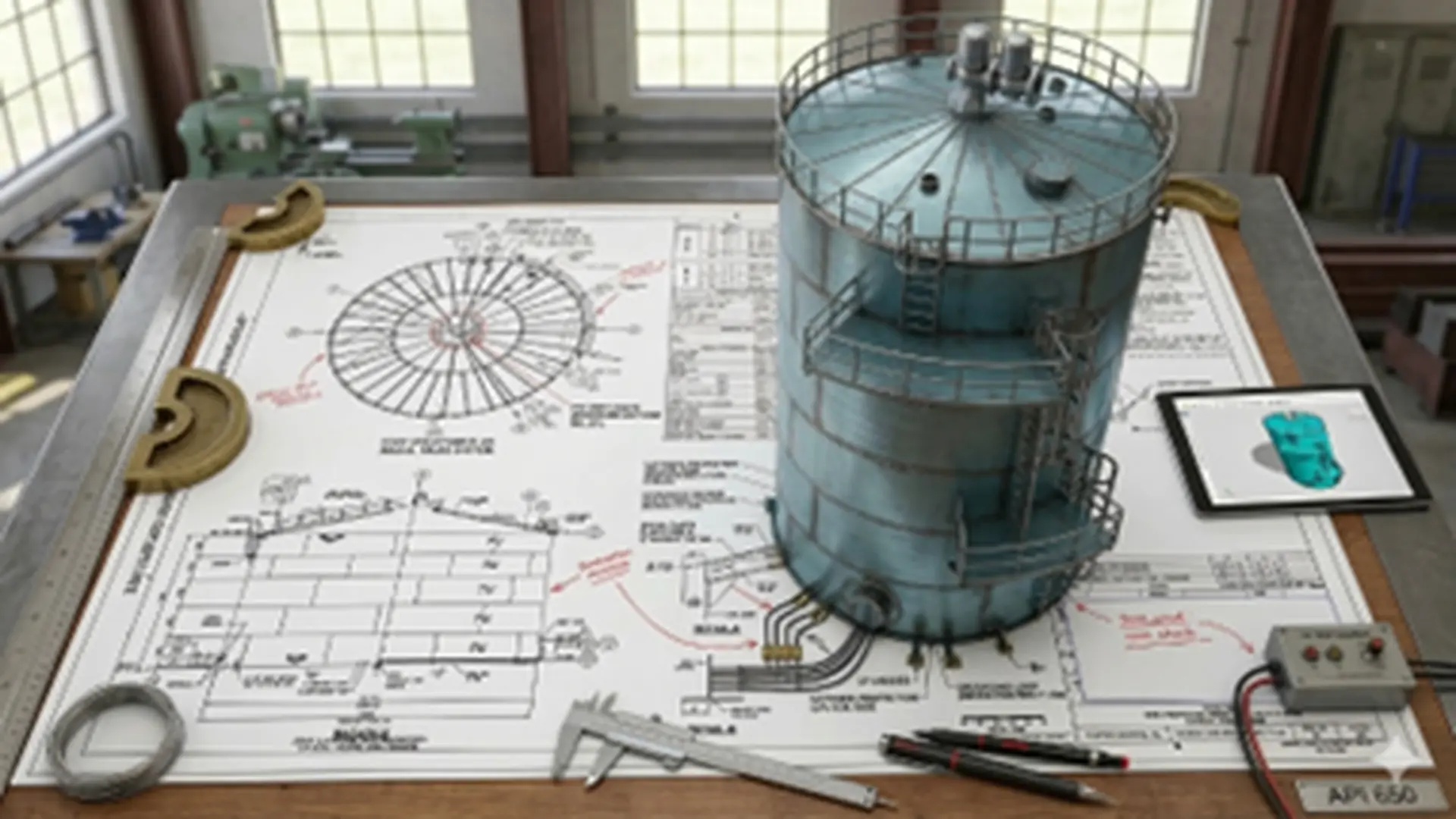

Diseño por componentes: el tanque como sistema

Leer la norma API 650 por componentes permite traducir requisitos de diseño y construcción a criterios operativos verificables. La importancia del diseño de tanques radica en: definición de   ingeniería, comportamiento del activo durante su vida útil: integridad estructural, estanqueidad, control de deformaciones, capacidad operativa y desempeño ambiental.

Bajo estas premisas, cada elemento (fundación, fondo, casco, techo y accesorios) impone límites geométricos, estructurales y ambientales que, en operación, se convierten en niveles críticos, capacidades útiles y barreras de integridad.

Fundación y anillo

La fundación condiciona asentamiento, redondez (out-of-roundness) y verticalidad (plumbness). Cuando existe asentamiento diferencial, aumentan los esfuerzos secundarios en el casco, en el cordón de esquina fondo–casco (shell-to-bottom corner weld) y en boquillas; además, la relación volumen–nivel pierde estabilidad y la tabla de capacidad puede dejar de representar el “as-built”.

Contención primaria y secundaria

• Contención primaria: es el propio tanque (fondo + casco + uniones soldadas + boquillas), diseñado y verificado para retener el producto.
• Contención secundaria: es el sistema externo destinado a impedir que una pérdida de contención primaria se convierta en descarga al suelo/agua.

Detección de fugas bajo fondo y protección del subrasante

API 650 contempla un anexo normativo para “Undertank Leak Detection and Subgrade Protection” (Anexo I), orientado a soluciones bajo fondo y protección del subrasante (capa de suelo preparada) cuando el proyecto lo requiere. Esto es especialmente relevante cuando la consecuencia ambiental o el riesgo de corrosión lado suelo justifican una estrategia de detección temprana.

Fondo y drenajes

El fondo define el límite inferior real: pendientes, sumps (floor/center sump), elevación de boquillas bajas y acumulación de sedimentos determinan el remanente mínimo y el volumen no bombeable. Si el fondo presenta degradación por corrosión (lado producto o lado suelo), la operación tiende a restringir el rango utilizable y la net working capacity queda gobernada por criterios de integridad, no por geometría.

Desde control de corrosión, conviene separar mecanismos y barreras:

• Lado suelo (soil-side): la referencia clásica es protección catódica del fondo según API RP 651.
• Lado producto (internal): API RP 652 guía selección y aplicación de linings del fondo como método de control de corrosión interna.
• VCI/ICV (inhibidores de corrosión volátiles): API TR 655 proporciona guía para el uso de Vapor Corrosion Inhibitors como alternativa/medida complementaria para mitigar corrosión lado suelo; y subraya una limitación técnica clave: la fundación debe permitir contener el VCI bajo el fondo para que el método sea efectivo.

En diseño y operación, esto se traduce en un criterio práctico: los drenajes, sumps y la gestión de agua libre deben definirse de modo coherente con el método de control de corrosión seleccionado (CP, lining, VCI o combinaciones), y con los requisitos ambientales del sitio.

Casco y aperturas

El casco se configura por cursos (anillos); a mayor nivel de líquido, mayor demanda en el primer anillo y sus uniones. Las aperturas como puertas de limpieza (cleanout doors), bocas de hombre (manholes) y boquillas, generan concentraciones de esfuerzo; por ello el control dimensional y los END en el entorno de aperturas son un elemento de integridad, no un requisito administrativo.

Operativamente, la ubicación y el refuerzo de boquillas afectan la tasa de llenado/vaciado, vibración inducida por flujo y riesgo de fuga por fatiga o distorsión. Cuando el casco presenta ovalamiento o inclinación (tilt), la conversión nivel–volumen requiere tabla “as-built” trazable para evitar sesgos en inventarios y límites operativos.

Techos: fijos y flotantes

El techo transforma el “máximo geométrico” en “máximo permitido” por restricciones de integridad y emisiones. En API 650 son habituales:

• Techo fijo cónico y techo domo, seleccionados por servicio, cargas ambientales y configuración de accesorios.
• Techo flotante externo (EFR) y techo flotante interno (IFR), preferidos cuando se busca reducir pérdidas evaporativas al minimizar el espacio de vapor.

En techos flotantes, el desempeño depende críticamente del sistema de sellos y del drenaje del deck. La pérdida de integridad del sello incrementa emisiones y puede comprometer operabilidad (acumulación de agua, problemas de flotación y esfuerzos no previstos).

Como solución complementaria, las cubiertas/domos geodésicos de aluminio diseñados bajo el marco de API 650 Anexo G se emplean para proteger el sistema de techo frente a intemperie y estabilizar condiciones operativas.

Accesorios requeridos para la operación

En accesorios se definen, en la práctica, los límites de operación:

• Venteos y válvulas P/V: condicionan tasas de llenado/vaciado y protegen contra vacío/sobrepresión; su dimensionamiento se gestiona típicamente con API 2000 como referencia complementaria.
• Medición de nivel e instrumentación: radar/servo/hidrostático, alarmas y setpoints deben ser coherentes con los límites del tanque y con la filosofía de protección contra sobrellenado (API 2350 como referencia complementaria).
• Plataformas, escaleras, drenajes y conexiones de proceso: afectan accesibilidad de inspección, seguridad de mantenimiento y confiabilidad operativa.

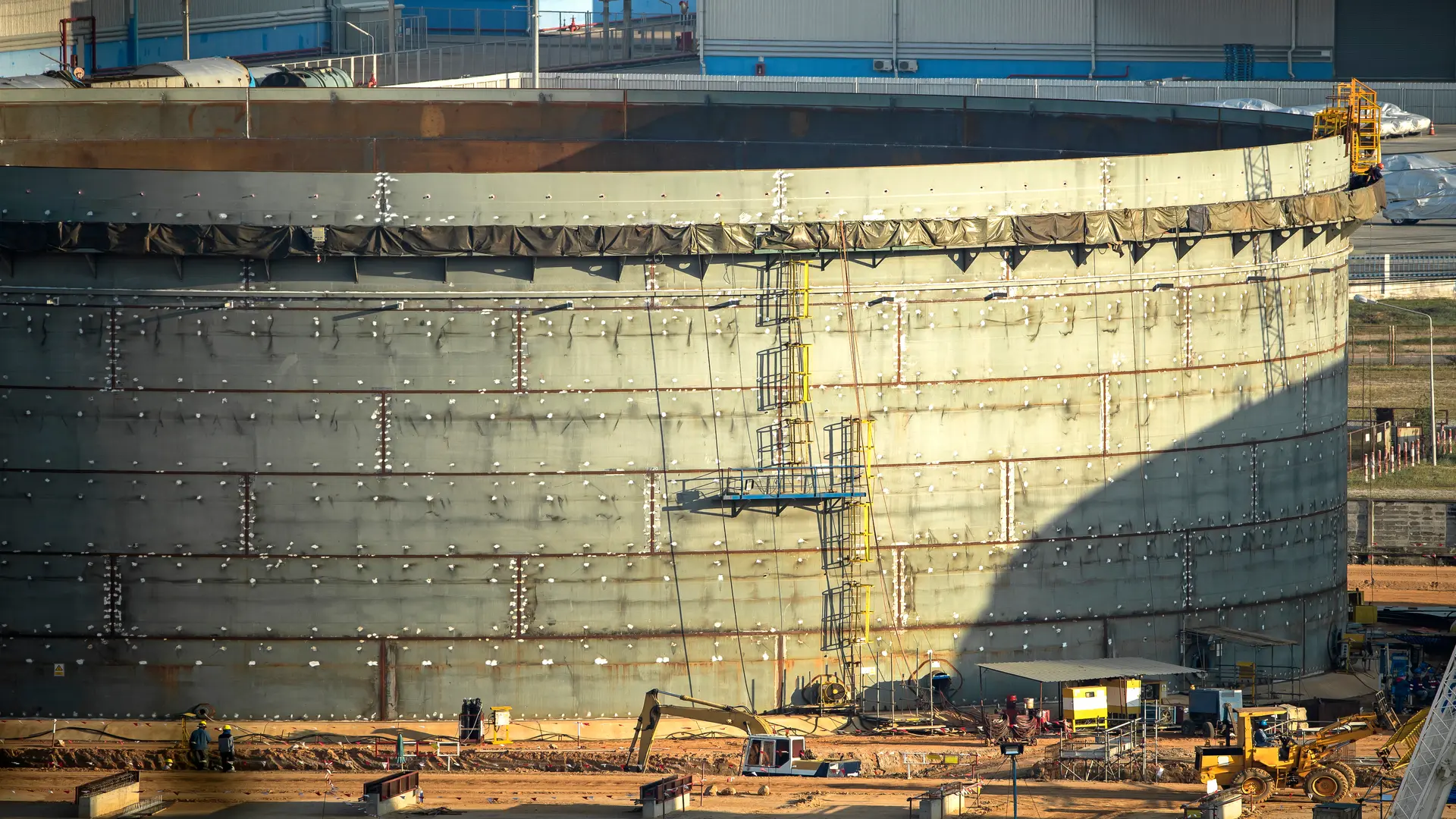

Juntas y soldaduras: integridad en fabricación y montaje

En un tanque API 650, la integridad mecánica está condicionada por el sistema de soldadura: calificación de procedimientos (WPS/PQR), calificación de soldadores/operadores, selección y control de consumibles, control de variables esenciales y secuencia de soldeo para limitar distorsiones; todo debe quedar sustentado mediante inspección y END.

En términos generales, el casco (shell) se fabrica principalmente con juntas a tope. En la zona perimetral, la placa anular también se ejecuta típicamente con uniones a tope por su función estructural bajo el primer curso. En el fondo son frecuentes juntas traslapadas con soldaduras de filete; y la unión fondo–casco se completa con el cordón de esquina (shell-to-bottom corner weld), normalmente un filete continuo, donde prevalece la estanqueidad y el control de discontinuidades críticas.

La calidad no se “declara”; se construye y se evidencia en tres etapas técnicas:

• Preparación y ajuste (fit-up): alineación, biseles, limpieza, separación/ajuste de juntas y control dimensional.
• Ejecución (soldadura): control de variables, aporte térmico, secuencia de pasadas y técnica para limitar distorsión y tensiones residuales.
• Verificación (QA/QC): inspección visual y END aplicables (RT/UT/MT/PT según tipo de junta y criticidad). Además, debe confirmarse la estanqueidad en uniones sensibles, especialmente en soldaduras del fondo y en el corner weld fondo–casco. La detección temprana de fugas reduce retrabajo, disminuye el riesgo de afectación del subrasante (capa de suelo preparada) y preserva la condición operativa prevista.

Si cualquiera de estas etapas no se cumplen, el impacto es inmediato: aumenta el retrabajo, se compromete la confiabilidad de uniones críticas (en especial fondo–casco y penetraciones), y puede imponerse restricción operativa por gestión de riesgo o reparación temprana.

Como tendencia compatible con API 650, ha aumentado la mecanización/automatización de soldadura de virolas y juntas circunferenciales (girth welding) para mejorar repetibilidad, productividad y control de variables, especialmente en proyectos de gran escala.

Inspección, pruebas y END

API 650 exige que el tanque se entregue con un paquete de verificación previo a la puesta en servicio: inspección visual, END donde corresponda, pruebas de estanqueidad localizadas y, para tanques de almacenamiento nuevos/reconstruidos, prueba hidrostática como demostración global de integridad y hermeticidad.

END obligatorios y su alcance según API 650

La norma concentra los requisitos en la Sección 8 (Inspection/Examination) y diferencia entre juntas que requieren RT/UT y juntas donde el foco es estanqueidad por métodos de fugas:

• Radiografía (RT) requerida para juntas críticas específicas: soldaduras a tope del casco (shell butt-weld joints), soldaduras a tope de placa anular (annular plate butt joints) y conexiones tipo “flush” con junta a tope.
• Para el fondo (juntas traslapadas) y uniones donde RT no es el método típico, el control se centra en VT + pruebas de fuga, siendo la vacuum box el método más común para verificar estanqueidad de cordones del fondo.

Prueba hidrostática

Para tanques nuevos o reconstruidos, la prueba hidrostática es un requisito habitual antes del retorno/entrada en servicio; API 653 incluso contempla criterios de exención en casos específicos, pero parte de la premisa de que el tanque nuevo se hidroprueba conforme a API 650.

UT “en lugar de” RT y END avanzados

Como evolución del estándar, se incorporó Anexo U para prescribir las reglas bajo las cuales el examen ultrasónico (UT) puede utilizarse en lugar de la radiografía en la evaluación de soldaduras a tope.

En la práctica, esto abre la puerta a UT avanzado (p. ej., TOFD/AUT) y a radiografía digital como mejoras de trazabilidad y seguridad, siempre dentro de las condiciones del anexo aplicable y de la especificación del proyecto.

Capacidades y niveles: del diseño al setpoint

Para gestionar capacidades con precisión, es necesario alinear los niveles operativos con límites de diseño y funciones de protección; por  lo cual, los niveles se organizan como barreras:

• Barrera de diseño: nivel hasta el cual el tanque fue diseñado para contener líquido con la gravedad específica de diseño (límite de integridad).
• Barrera operativa: nivel normal de operación que estabiliza la logística y reduce exposición a desviaciones.
• Barrera de seguridad: nivel que activa acciones para prevenir sobrellenado (alarma, intervención y/o paro).

API 2350 complementa este enfoque al establecer requisitos mínimos para prevención de sobrellenado y asignar funciones a cada nivel de protección.

La capacidad neta de trabajo se define entre un máximo operable (condicionado por techo, venteo y protección) y un mínimo operable (succión, remanentes y control de agua/sólidos). Cuando existe custodia o alta exactitud, la tabla de capacidad debe ser trazable; ISO 7507 contempla métodos de escaneo 3D para calibración y compilación de tablas, incluyendo corrección por tilt dentro de límites.

Corrosión: recubrimientos, linings y CP

API 650 define el tanque; la vida útil depende de un programa de control de corrosión. Un enfoque técnico práctico es separar mecanismos y barreras por lado producto y lado suelo.

Protección catódica del fondo

Para el lado suelo, API RP 651 aborda el control de corrosión del fondo mediante protección catódica, con prácticas aplicables a tanques nuevos y existentes.

Linings internos y recubrimientos

Para el lado producto, API RP 652 guía la selección y aplicación de linings del fondo: materiales, preparación superficial, aplicación, curado e inspección.

Un punto clave: un lining interno reduce corrosión desde el producto/agua, pero no elimina por sí mismo el riesgo de corrosión lado suelo; por eso, cuando el riesgo lo justifica, se integra con CP y/o barreras del subrasante (capa de suelo preparada).

En recubrimientos externos e internos, la variable crítica de desempeño es la preparación superficial. En el marco AMPP, especificaciones como SSPC-SP 5 / NACE No. 1 (White Metal Blast Cleaning) se usan para definir limpieza y verificar condición final antes de aplicar sistemas.

Vapores: sellos, venteo y recuperación

El control de vapores integra diseño, seguridad mecánica y cumplimiento ambiental. En tanques API 650, el desempeño del sistema depende de tres funciones: venteo, sellado (en techos flotantes) y, cuando aplique, recuperación.

Venteo y protección mecánica

El tanque debe mantener el equilibrio de presión durante ciclos de llenado/vaciado y cambios térmicos. API Std 2000 se utiliza como referencia para el dimensionamiento de venteo normal y de emergencia en tanques atmosféricos y de baja presión, evitando condiciones de vacío o sobrepresión que comprometan integridad y operación.

Sellos en techos flotantes

En techos flotantes, el sistema de sellos perimetrales es determinante para controlar emisiones. Además del marco de diseño de API 650 (Anexo C para EFR), en EE. UU. se exigen condiciones verificables del sello (integridad física, ausencia de discontinuidades relevantes) y control de gaps/holguras mediante inspecciones y criterios de aceptación.

Recuperación de vapores: VRU

Cuando el objetivo es capturar vapores en lugar de liberarlos por venteo, se implementan VRU (Vapor Recovery Units). Una VRU no sustituye el venteo de seguridad; se integra como control ambiental/eficiencia, con diseño de piping, control e interlocks compatibles con la operación. En campo, el arreglo típico combina succión/compresión con separación/condensación para retornar líquidos al tanque y dirigir el gas a un destino controlado.

Para dimensionamiento, es útil clasificar pérdidas en flash, working y standing: esa separación ayuda a definir cuánto conviene recuperar frente a ventear, y cuándo la recuperación se justifica por volumen, valor del vapor o requisitos regulatorios.

Normas asociadas clave

Tema	Norma	Rol típico
Sobrellenado	API 2350	Prevención de sobrellenado
Venteo P/V	API Std 2000	Venteo normal y de emergencia
Protección catódica (fondo)	API RP 651	Control de corrosión del fondo (lado suelo)
Linings del fondo	API RP 652	Linings, QA/QC y reparación
VCI bajo fondos	API TR 655	Inhibidores volátiles (fondo)
Aforo/capacidad	API MPMS / ISO 7507	Tablas de capacidad trazables
Sellos/emisiones	40 CFR / guías EPA	Integridad de sellos y control VOC
Contención secundaria	40 CFR 112.12 (SPCC)	Contención secundaria
Estimación de emisiones	EPA AP-42 Ch. 7.1	Metodología de estimación de pérdidas
Domos aluminio	API 650 Anexo G	Cubiertas/domos
Seguridad contra incendios	NFPA 30	Uso de líquidos inflamables y combustibles
Tanque en servicio	API 653	Inspección, reparación y reconstrucción

Innovaciones compatibles con API 650

• Automatización/mecanización de soldadura (girth welding) para mejorar repetibilidad y control de variables.
• END avanzado: UT “en lugar de” RT cuando aplica, y técnicas UT avanzadas calificadas (Anexo U).
• Diseño optimizado del casco con Variable-Design-Point Method (Anexo K) para reducir sobreespesores por curso.
• Fabricación modular / shop-assembled (Anexo J) para elevar QA/QC y reducir trabajo en campo.
• Soluciones bajo fondo: detección de fugas y protección del subrasante (Anexo I) para control ambiental y detección temprana.
• Digitalización “as-built” con escaneo 3D para tablas de capacidad trazables (ISO 7507) cuando hay ovalamiento o tilt.

Conclusiones

Entre las normas API, la API 650 es la que establece un marco técnico verificable para diseñar, fabricar, montar e inspeccionar tanques de acero destinados a servicio atmosférico, asegurando integridad estructural y estanqueidad desde la etapa de construcción.

La aplicación efectiva de esta norma se fortalece cuando se integra con normas complementarias: API 651/652 para control de corrosión (protección catódica y linings), API 2000 para venteo normal y de emergencia, API 2350 para prevención de sobrellenado y API 653 para inspección y reparación en servicio. Con este enfoque, niveles y capacidades se gestionan como límites operativos defendibles, sustentados por evidencia QA/QC y por barreras de seguridad y ambientales.

La innovación compatible con el estándar no consiste en modificarlo, radica en mejorar su implementación: END avanzado, automatización de soldadura, materiales avanzados, escaneo 3D para tablas de capacidad, soluciones bajo fondo y sistemas de control de vapores bien integrados.

Referencias

1. Essential Tank Plate Types in API 650 Storage Tanks (2025), https://energy-steel.com/essential-tank-plate-types-in-api-650-storage-tanks/
