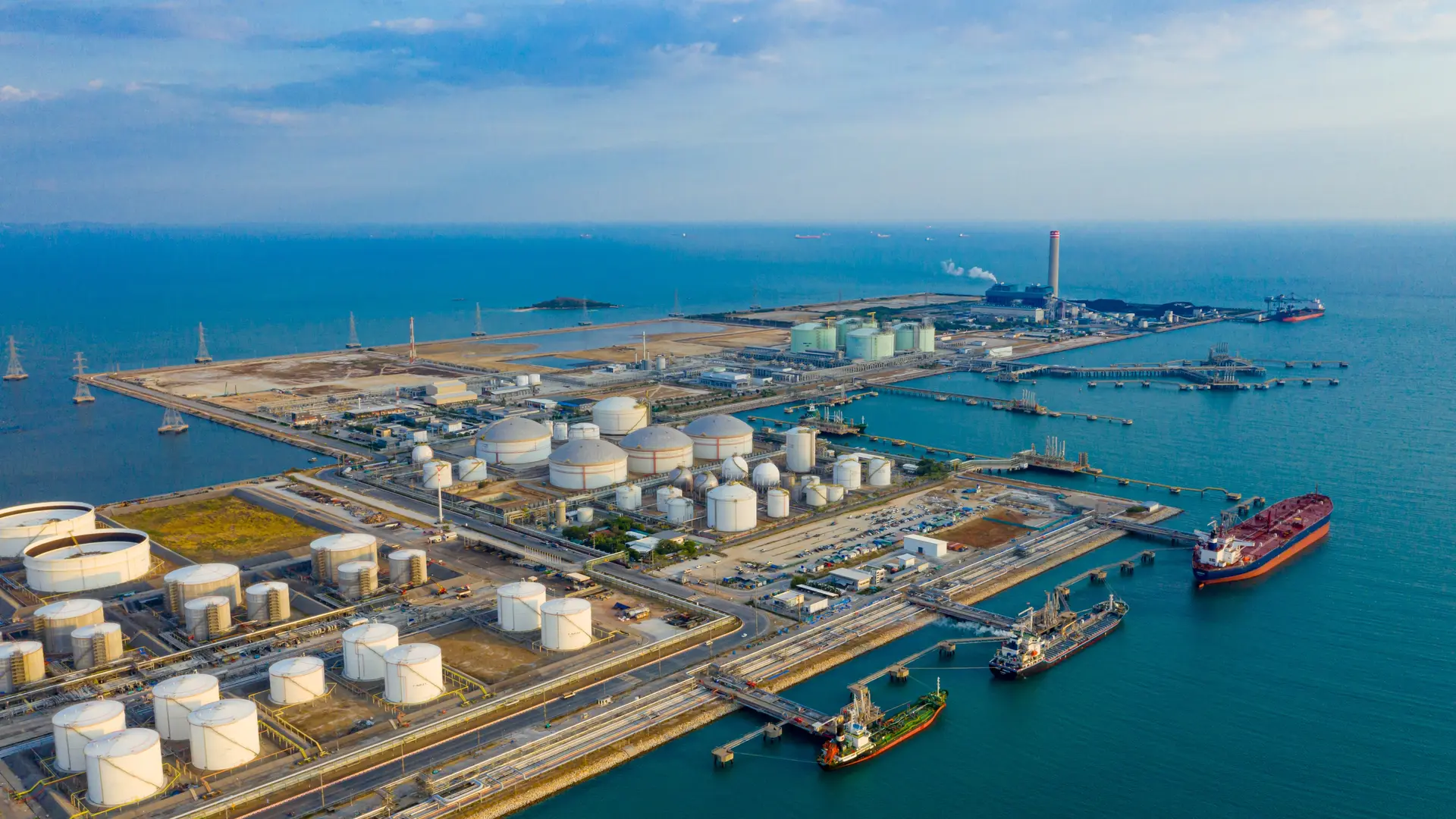

Terminal petrolera: Tipos, funciones operativas y activos críticos

Un error durante una maniobra de carga, una válvula incorrectamente posicionada o una tubería con corrosión no detectada difícilmente generan atención inmediata, pese a su elevado potencial de riesgo operativo hasta que la instalación se detiene. En ese momento, lo que parecía una instalación logística “simple” revela su verdadera naturaleza: uno de los activos más críticos, complejos y expuestos de la cadena energética.

Las terminales petroleras no son solo depósitos de hidrocarburos; son ecosistemas industriales donde la ingeniería de precisión, la seguridad de procesos y la gestión de activos convergen para sostener el flujo energético global. En estas instalaciones, la gestión de activos se integra con criterios de sostenibilidad operativa, automatización avanzada y control de riesgos, elevando el estándar de desempeño y confiabilidad.

Comprender qué es, cómo funciona y cuáles son sus activos críticos es el primer paso para gestionar estas instalaciones con criterios de alta capacidad operativa y no solo desde el mero cumplimiento normativo.

¿Qué es una terminal petrolera y su función operativa?

Una terminal petrolera es una instalación industrial diseñada para recibir, almacenar, transferir y despachar crudo y productos derivados de forma segura, controlada y eficiente. Es el nodo que permite el desacople entre la producción y el consumo.

A diferencia de una refinería, la terminal no transforma químicamente el producto, limitándose a operaciones físicas como almacenamiento, mezcla y acondicionamiento; su valor agregado reside en garantizar la disponibilidad, la flexibilidad operativa y la continuidad logística del suministro ante las fluctuaciones del mercado.

Dependiendo de su ubicación geográfica, su conectividad logística y su propósito comercial, una terminal puede ejecutar funciones como:

• Recepción de crudo o productos refinados desde oleoductos de larga distancia, buques petroleros de gran calado o vagones de ferrocarriles.
• Operación como terminal de tanques de almacenamiento para fines estratégicos (reservas nacionales) o comerciales (transferencia de custodia).
• Procesos de mezcla (blending), segregación y acondicionamiento de productos (inyección de aditivos) para cumplir especificaciones finales de mercado.

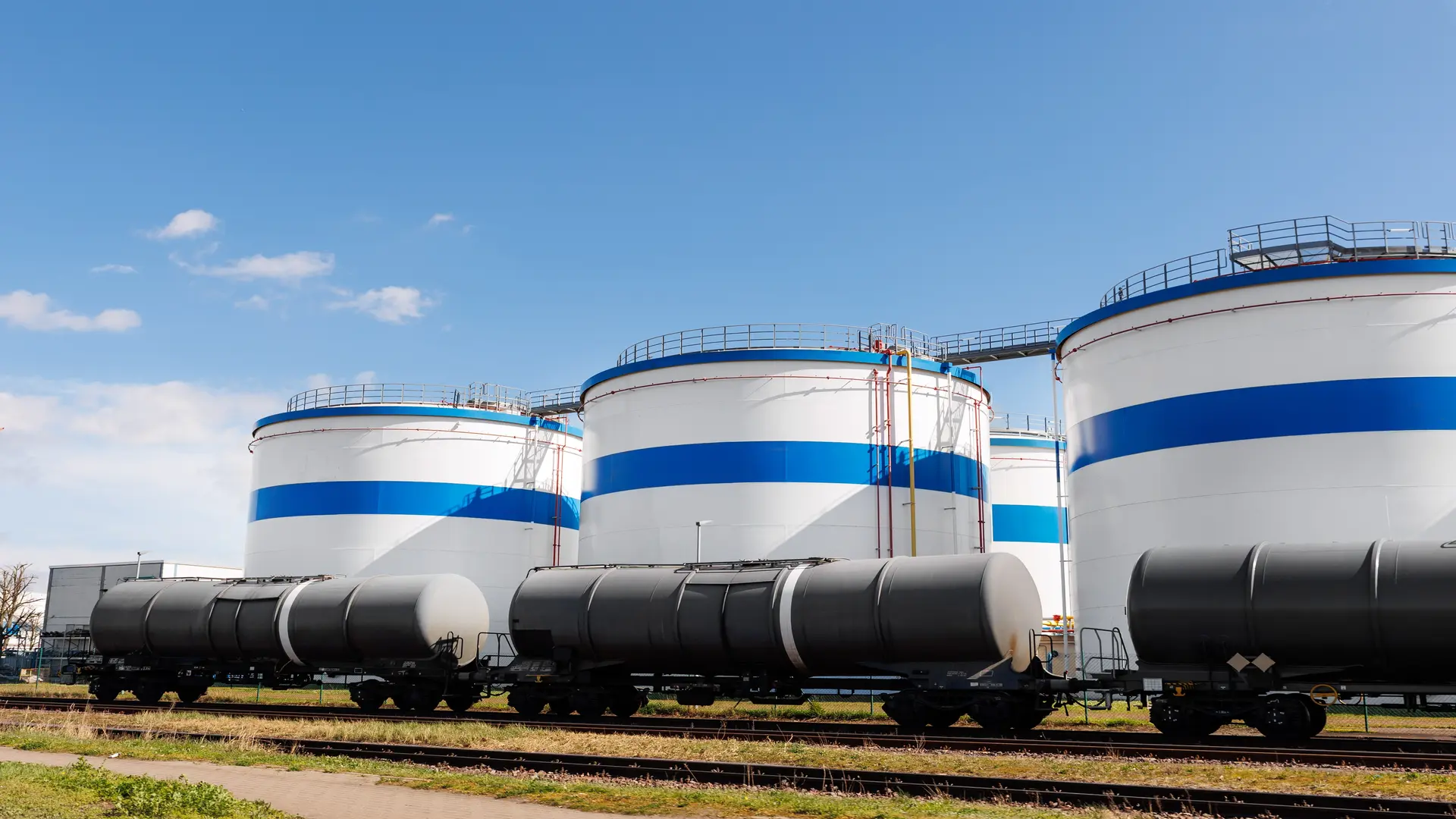

• Despacho controlado y fiscalizado hacia buques, camiones cisterna o vagones ferroviarios para la distribución final.

Función en la cadena de suministro de energía

Desde la perspectiva del sistema energético global, la terminal actúa como el centro físico de interconexión entre los sectores upstream (exploración y producción), midstream (transporte) y downstream (refinación y comercialización).

Una falla local en una terminal petrolera puede propagarse rápidamente, generando un efecto dominó en toda la cadena de suministro; esto puede afectar los precios del crudo y la disponibilidad de combustible en estaciones de servicio.

Sostenibilidad operativa en terminales petroleras modernas

En una terminal de almacenamiento de petróleo moderna, la sostenibilidad no se gestiona como un concepto corporativo abstracto, sino como una variable operativa directamente vinculada a la eficiencia, el control de pérdidas y el cumplimiento regulatorio.

Reducir emisiones fugitivas, prevenir derrames y optimizar el consumo energético forma parte del diseño y la operación diaria del terminal, convirtiendo la eficiencia energética en un KPI operativo y apoyándose en sistemas de automatización y control cada vez más integrados.

Uno de los principales focos es el control de Compuestos Orgánicos Volátiles (VOC) durante el almacenamiento y la transferencia. Para ello, se emplean sistemas de recuperación de vapores (VRU), tecnologías de destrucción térmica controlada y sellos de alta eficiencia en techos flotantes. A esto se suman prácticas de balanceo de vapores durante la carga de camiones y buques, que reducen emisiones, pérdidas de producto y riesgos de incendio.

La sostenibilidad operativa también se apoya en la prevención de derrames, mediante contención secundaria, drenajes controlados y monitoreo continuo de aguas oleosas, reforzando la integridad de los activos y la licencia social para operar.

Tipos de terminales de petróleo y su clasificación

Las terminales se diferencian por el producto que manejan, su función logística y el modo de transferencia predominante. Esta clasificación permite identificar dónde se concentran los riesgos y qué activos son prioritarios.

Desde el punto de vista marítimo, una terminal de almacenamiento de petróleo se clasifica según su configuración de amarre y transferencia en terminales tipo muelle (jetty), terminales offshore mediante monoboyas (SPM) y sistemas barco a barco (STS).

Según la función logística

Terminal de importación

Ubicadas generalmente en zonas costeras o vías navegables profundas. Funcionan como la puerta de entrada de energía a un país o región deficitaria en hidrocarburos; cuentan con grandes calados para recibir superpetroleros (VLCC o Suezmax) y requieren sistemas de bombeo de alta capacidad para descargar los buques rápidamente hacia los tanques en tierra.

Terminal de exportación

Diseñadas estratégicamente para evacuar la producción nacional de campos petroleros hacia los mercados internacionales; aquí la confiabilidad es un asunto de seguridad nacional. En este contexto, la disponibilidad de capacidad de almacenamiento buffer resulta crítica para evitar la interrupción de la producción continua de los pozos petroleros ante retrasos de buques por condiciones meteorológicas adversas o limitaciones logísticas.

Terminal de distribución

Acercan el producto refinado a los centros de consumo final (ciudades, aeropuertos, zonas industriales). Son instalaciones de alto tráfico terrestre. Se caracterizan por un alto ritmo de despacho mediante camiones cisterna (loading racks) y requieren sistemas automatizados de control de acceso y facturación en sitio.

Según el producto

Terminales de crudo

Manejan grandes volúmenes de almacenamiento y tanques de gran diámetro. El crudo contiene agua y sedimentos, lo que genera asentamiento de lodos en el fondo; en este por consiguiente los tanques requieren sistemas de agitación (mezcladores) y limpiezas frecuentes para evitar la pérdida de capacidad útil debido a la acumulación de sludge (lodos aceitosos).

Como complemento técnico, el siguiente video de Inspenet TV muestra una tecnología pasiva de mezcla en tanques industriales, basada en el principio Venturi, que permite mejorar la homogeneización del producto sin consumo energético adicional.

Terminales de productos refinados

Manejan diferentes productos simultáneamente (gasolinas de distintos octanajes, jet fuel, diésel, biocombustibles). Son de alta rotación. Mantienen una precisión extrema en el despacho. La complejidad reside en evitar la contaminación entre productos incompatibles y mantener la calidad (especificación) hasta la entrega.

Según el modo de transferencia predominante

Terminal marítima

Muelles, jetties y brazos de carga marítimos concentran el perfil de riesgo, debido a altas exigencias mecánicas, movimientos relativos buque/estructura y condiciones ambientales variables durante las operaciones de carga y descarga.

Terminal por ductos

La criticidad se centra en los sistemas de bombeo, el control de transitorios hidráulicos, la operación de manifolds y el aislamiento operacional, fundamentales para prevenir sobrepresiones y eventos de pérdida de contención.

Terminal ferroviaria y por camiones

Presentan alta ciclicidad operativa y múltiples puntos de conexión. La gestión del riesgo se concentra en racks de carga, mangueras, válvulas, medición fiscal y control estricto de alineaciones para evitar errores operativos y derrames.

Operaciones en una terminal de almacenamiento de petróleo

El funcionamiento de una terminal se basa en un ciclo continuo de movimiento y reposo del fluido, donde la precisión es obligatoria y los errores no son permitidos. Las operaciones de terminales se dividen en tres etapas macro:

Recepción del producto

El ciclo operativo inicia con la recepción, que puede provenir de oleoductos, buques petroleros, trenes cisternas, etc. Esta etapa es crítica porque define la cantidad y calidad del inventario que ingresa al balance de la planta.

Involucra sistemas de medición de transferencia de custodia (fiscal metering) de alta precisión, control de flujo y direccionamiento seguro a través de manifolds. Las operaciones de terminales en esta fase son críticas: un error puede resultar en contaminación cruzada de productos (ej. mezclar diésel con gasolina en un tanque), degradando el valor comercial del lote completo.

Además, las mediciones incorrectas en la recepción generan pérdidas financieras masivas por discrepancias de volumen y disputas legales entre el remitente y el receptor del producto.

Almacenamiento y gestión de inventarios

Una vez recibido, el producto reposa en la terminal de tanques de almacenamiento, lo cual implica un monitoreo constante de niveles (radar), temperatura media y presión de vapor.

La gestión de inventarios requiere prevenir la estratificación del producto y asegurar la homogeneidad. La disponibilidad real de la terminal depende directamente de la integridad mecánica de sus tanques y sus accesorios.

Un tanque fuera de servicio por mantenimiento no planificado reduce la capacidad comercial instalada, limitando la flexibilidad para recibir nuevos cargamentos y generando costos de oportunidad.

Transferencia y despacho

El despacho es la fase de mayor estrés mecánico, hidráulico y operativo. Los productos se transfieren mediante sistemas de bombeo de alta capacidad hacia los puntos de entrega final. Aquí, la confiabilidad de equipos dinámicos y estáticos, como el brazo de carga marítima, es fundamental. Estos equipos definen el ritmo de operación (throughput) o velocidad de carga.

Cualquier demora en esta etapa impacta el cumplimiento de los tiempos de estadía de los buques, generando multas por demurrage que pueden ascender a decenas de miles de dólares diarios.

Activos críticos en una terminal petrolera

En una terminal, si bien existen múltiples sistemas auxiliares, como agua contra incendio, aire comprimido y servicios industriales, cuatro sistemas de activos físicos concentran el mayor riesgo técnico y operativo, debido a su impacto directo en la capacidad, la seguridad y la continuidad del servicio.

Tanques de almacenamiento

El conjunto de tanques que conforman un terminal marítimo representa la mayor inversión de capital (CAPEX) y el principal determinante de la capacidad operativa de una terminal petrolera. Son estructuras diseñadas bajo normas como API 650, y su condición define directamente la disponibilidad comercial del terminal.

La integridad se ve amenazada constantemente por la corrosión interna asociada al agua libre que decanta del crudo, la acumulación de sedimentos y la actividad bacteriana en el fondo, sumado a la corrosión externa, vinculada al ambiente salino en terminales costeras y al deterioro de los sistemas de recubrimiento o protección catódica.

Además, aspectos mecánicos como asentamientos diferenciales del suelo, ovalamientos del casco o comportamientos anómalos del techo flotante pueden limitar la altura máxima de llenado, reducir la capacidad efectiva y generar restricciones operativas.

Sistemas de tuberías y manifolds

Las tuberías constituyen la red arterial que conecta tanques, bombas, manifolds y puntos de carga. En terminales de gran escala, esta red puede extenderse por decenas de kilómetros y operar bajo condiciones altamente dinámicas.

Los cambios frecuentes de presión, caudal y temperatura (dilatación térmica) exponen a las tuberías a fatiga mecánica, esfuerzos en soportes y concentraciones de tensión en uniones y soldaduras. Los mecanismos de daño más comunes incluyen corrosión interna, erosión-corrosión por flujo turbulento y deterioro localizado en soldaduras.

Sistemas de carga

Los sistemas de carga, incluyendo el brazo de carga marítima articulado y las mangueras flexibles, constituyen la interfaz más expuesta desde el punto de vista operativo y ambiental. Durante la operación están sometidos a esfuerzos mecánicos cíclicos, movimientos relativos entre el buque y el muelle (mareas, oleaje), transitorios hidráulicos (golpes de ariete) y un ambiente marino altamente corrosivo.

Una falla de un brazo o una manguera durante la transferencia origina paradas inmediatas de la operación, causando derrames directos al cuerpo de agua, amplificando el impacto ambiental, económico y reputacional del evento.

Sistemas de bombeo

Los sistemas de bombeo son un activo crítico para la confiabilidad operativa del terminal, que definen el throughput real y condicionan el comportamiento hidráulico de toda la instalación.

Las bombas de carga, descarga y transferencia están directamente asociadas a fenómenos como golpes de ariete, vibraciones, cavitación y sobrepresiones, que pueden acelerar el deterioro de tuberías, manifolds y sistemas de carga. Su indisponibilidad, aun sin pérdida de contención, puede paralizar completamente la operación del terminal. Por lo cual impacta en la eficiencia, seguridad y vida útil de los sistemas conectados aguas arriba y aguas abajo. .

Instrumentación, automatización y sistemas de seguridad

En una terminal moderna de almacenamiento, la instrumentación, la automatización y los sistemas de seguridad no se gestionan como activos mecánicos independientes, sino como un sistema transversal obligatorio que habilita el control y la protección de todos los sistemas físicos anteriores.

La medición fiscal certificada, el control automático de válvulas y bombas, y los sistemas de gestión de terminales (TMS) reducen la dependencia del factor humano y aseguran trazabilidad, repetibilidad y control operacional.

A esto se suman los sistemas de prevención de sobrellenado conforme a API 2350 y los Sistemas Instrumentados de Seguridad (SIS), que actúan como barreras finales o “última línea de defensa” cuando el control operativo falla, llevando la instalación a un estado seguro.

¿Qué significa la integridad en el contexto de una terminal?

En el contexto de una terminal petrolera, la “integridad” trasciende la simple ausencia de fugas. Se define como la capacidad del sistema para contener el fluido bajo todas las condiciones operativas previstas, y algunas imprevistas a lo largo de su ciclo de vida.

La integridad mecánica asegura que los equipos (tanques, tuberías, bombas y sistemas de carga) sean aptos para el servicio, manteniendo sus propiedades físicas. Sin embargo, la integridad también abarca la funcionalidad de los sistemas de seguridad (instrumentación, válvulas de alivio) que deben actuar cuando el control del proceso falla.

Una terminal con integridad no es aquella que nunca falla, es aquella que gestiona sus barreras de seguridad para que el riesgo se mantenga en niveles aceptables (ALARP), garantizando que el hidrocarburo permanezca dentro del sistema de contención desde la recepción hasta el despacho.

En terminales modernos, esta integridad se apoya cada vez más en datos en tiempo real, automatización y sistemas de protección funcional que reducen la probabilidad de eventos mayores.

Conclusiones

Una terminal petrolera debe concebirse como un sistema operativo integrado, en el que la confiabilidad global no está asociada a un equipo aislado, sino al desempeño conjunto de sus tanques de almacenamiento, redes de tuberías, sistemas de carga y sistemas de bombeo. La integridad y eficiencia operativa de estos activos críticos definen la capacidad efectiva del terminal, el nivel de control del riesgo y la continuidad logística de las operaciones.

Gestionar una terminal con criterios técnicos, basados en riesgo y condición del activo, es la única forma de reducir paradas no planificadas, proteger el entorno y asegurar la estabilidad del suministro energético.

Referencias

1. B, Zimberg. E, Camponogara, E, Ferreira. (2015). Reception, mixture, and transfer in a crude oil terminal. https://doi.org/10.1016/j.compchemeng.2015.07.012
2. https://es.wikipedia.org/wiki/Terminal_petrolera
