Robots crawler no magnéticos para inspección NDT en campo industrial

La inspección no destructiva (NDT) en entornos industriales está experimentando una transición estructural: de métodos manuales, intensivos en tiempo y con alta exposición del personal, a soluciones robóticas que permiten una mayor cobertura, repetibilidad y control de riesgos. Los robots crawler han ganado protagonismo dentro de la robótica aplicada a la inspección en tanques, estructuras, tuberías y superficies extensas, al facilitar la adquisición sistemática de datos en zonas de difícil acceso.

Sin embargo, los crawlers magnéticos tradicionales presentan una limitación crítica: su dependencia de superficies ferromagnéticas limpias. En activos reales, es común encontrar recubrimientos, pinturas, liners, corrosión superficial o materiales no ferromagnéticos que reducen o anulan la adherencia magnética. Esto ha impulsado el desarrollo de crawlers no magnéticos capaces de operar sobre aluminio, acero inoxidable, materiales compuestos y superficies recubiertas, lo que ha ampliado significativamente el espectro de aplicación en campo.

A diferencia de los crawlers magnéticos tradicionales, estos sistemas emplean tecnologías de adherencia basadas en succión (vacío), tracción por alto coeficiente de fricción y soluciones híbridas, lo que les permite operar sobre aluminio, acero inoxidable, materiales compuestos avanzados y superficies pintadas o recubiertas, ampliando de forma significativa el alcance operativo de la robótica aplicada a la inspección NDT en campo.

Desde la perspectiva de la integridad mecánica, estas plataformas robóticas contribuyen a mejorar la seguridad operativa al reducir trabajos en altura y en espacios confinados, a incrementar la productividad mediante recorridos repetibles y a fortalecer la trazabilidad de los datos de inspección en activos críticos.

¿Qué es un crawler no magnético y cómo funciona?

Un crawler no magnético es una plataforma robótica móvil diseñada para desplazarse de forma controlada sobre superficies donde la adherencia magnética no es viable o resulta ineficiente. A diferencia de los crawlers tradicionales, su principio de operación no depende del magnetismo del sustrato, lo que permite su uso en activos fabricados en aluminio, acero inoxidable, materiales compuestos o superficies recubiertas con pintura, liners o sistemas anticorrosivos. Estos equipos están orientados a transportar sensores NDT y ejecutar recorridos repetibles para la adquisición sistemática de datos en campo, con un alto nivel de control geométrico y trazabilidad.

Principio de movilidad y adherencia

Los mecanismos de movilidad y adherencia incluyen sistemas de succión por vacío, ruedas con alto coeficiente de fricción, orugas de material polimérico y configuraciones híbridas que combinan tracción mecánica con vacío asistido. Frente a los crawlers magnéticos, estos sistemas ofrecen mayor versatilidad de superficie, aunque requieren un control más fino de la estabilidad, especialmente en superficies verticales o con curvaturas pronunciadas. En términos de carga útil, los modelos no magnéticos suelen optimizar el peso del módulo NDT para mantener la adherencia sin comprometer la maniobrabilidad.

Arquitectura típica del sistema

Un sistema de crawler no magnético integra una plataforma móvil robusta, un módulo de inspección NDT (UT, PAUT, ECA, VT u otros), una unidad de control remoto, cableada (tethered) o inalámbrica, y sistemas de posicionamiento y navegación que permiten georreferenciar datos, programar trayectorias y asegurar la repetitividad de las inspecciones.

Aplicaciones industriales de los crawlers no magnéticos

Los crawlers no magnéticos han ampliado de forma significativa el alcance de la inspección robotizada en NDT, al habilitar intervenciones en activos donde los sistemas de adherencia magnética no son viables. Su principal valor reside en la capacidad de ejecutar inspecciones repetibles, seguras y con alta trazabilidad en superficies recubiertas, materiales no ferromagnéticos y geometrías complejas, reduciendo la exposición del personal y mejorando la calidad del dato técnico para la gestión de integridad mecánica.

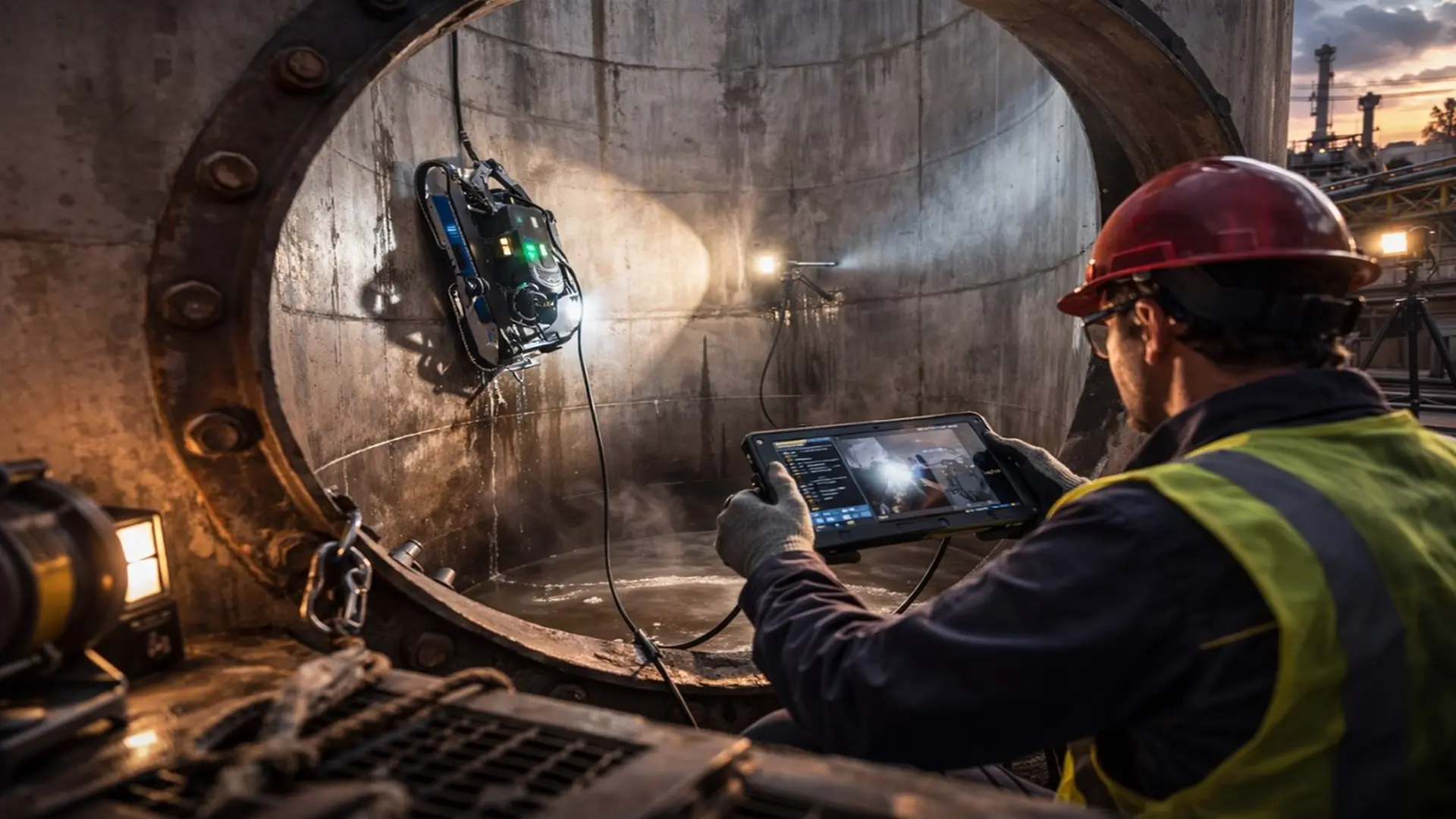

Inspección de tanques y recipientes con recubrimientos

En fondos de tanques con liners, coatings y sistemas de protección anticorrosiva, los crawlers no magnéticos permiten inspeccionar sin retirar recubrimientos, preservando la integridad de las barreras protectoras. Esto es clave en programas de mantenimiento predictivo, donde la inspección bajo pintura o recubrimientos reduce tiempos de parada, costos de reinstalación de coatings y riesgos asociados a trabajos en espacios confinados. La capacidad de mapeo sistemático favorece la detección temprana de corrosión generalizada y pérdida de espesor.

Estructuras no ferromagnéticas

En aluminio (aeroespacial y naval), acero inoxidable (plantas químicas, LNG) y materiales compuestos (energía y transporte), estos robots habilitan inspecciones que antes requerían andamiajes, acceso por cuerdas o desmontajes parciales. La movilidad controlada sobre estas superficies amplía la cobertura de inspección y mejora la repetitividad, aportando datos más consistentes para evaluaciones de condición y fitness-for-service.

Superficies complejas y geometrías irregulares

Paredes curvas, transiciones geométricas y superficies verticales representan retos operativos para la inspección manual. Los crawlers no magnéticos facilitan el acceso en altura y en espacios confinados, permitiendo ejecutar trayectorias programadas con control geométrico. Esto mejora la seguridad, estandariza la captura de datos y habilita comparaciones temporales dentro de esquemas RBI.

Como referencia visual de este tipo de aplicaciones en geometrías complejas y entornos de acceso restringido, existen demostraciones de plataformas robóticas tipo crawler operando en entornos industriales, que ilustran la movilidad controlada y la operación remota en condiciones reales de inspección. Cabe resaltar que la plataforma mostrada a continuación corresponde a un crawler modular de inspección industrial; la tecnología de adherencia puede variar según la configuración específica del sistema y el tipo de superficie a inspeccionar.

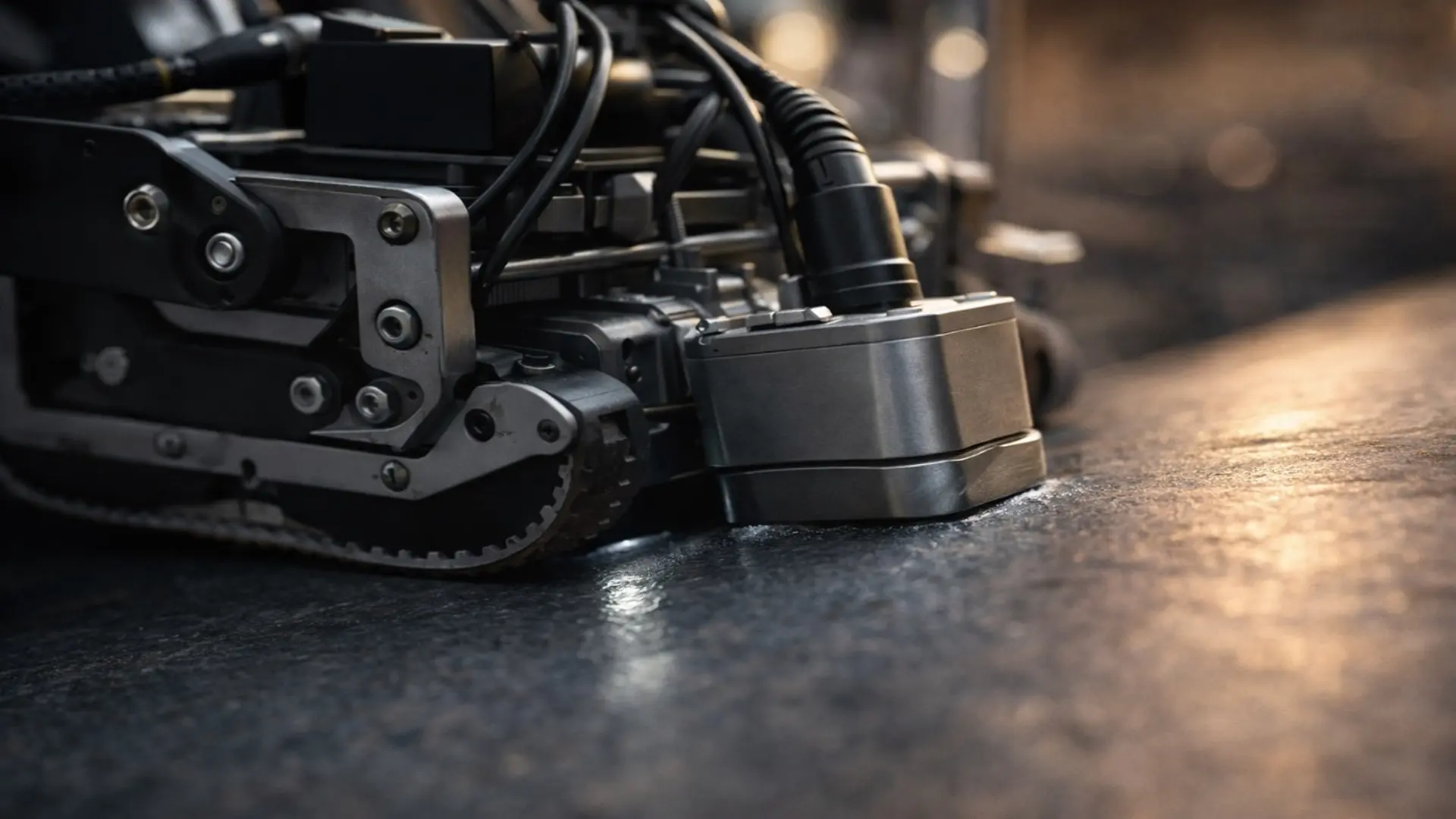

Técnicas NDT integradas en crawlers no magnéticos

La integración de técnicas NDT en crawlers no magnéticos transforma la inspección en campo al combinar movilidad robotizada con adquisición de datos volumétricos, superficiales y visuales de forma repetible y trazable. En ultrasonido convencional (UT) y en ultrasonido phased array (PAUT), estos sistemas permiten la medición de espesores, la detección de corrosión generalizada y el mapeo de pérdidas de material mediante trayectorias controladas. La robotización reduce la variabilidad del acoplamiento y del posicionamiento del transductor, elevando la consistencia del dato y facilitando comparaciones temporales en programas de integridad mecánica.

En el Eddy Current Array (eddy current, ECA), los crawlers no magnéticos permiten detectar corrosión bajo recubrimientos y grietas superficiales en materiales conductores, manteniendo una velocidad y una presión de contacto uniformes. Esto mejora la repetibilidad de las señales y disminuye la dependencia del operador, especialmente en superficies extensas o de difícil acceso.

La inspección visual remota mediante VT digital, con cámaras HD y sistemas de iluminación integrados, aporta contexto geométrico y evidencia visual para correlacionar indicaciones detectadas por UT/PAUT o ECA. La combinación multimodal de técnicas en una misma plataforma incrementa la cobertura de inspección y reduce incertidumbres en la evaluación de daño.

Desde la perspectiva RBI y fitness-for-service, la robótica aporta trazabilidad espacial (posicionamiento), repetibilidad de rutas y estandarización de parámetros de adquisición. Esto habilita líneas base digitales, monitoreo de degradación en el tiempo y decisiones de mantenimiento más robustas, con menor exposición del personal y mayor productividad en campo.

Ventajas técnicas frente a la inspección manual convencional

La adopción de crawlers no magnéticos en inspección NDT ofrece ventajas técnicas claras frente a los métodos manuales tradicionales, especialmente en entornos industriales complejos. En primer lugar, reduce de forma significativa la exposición del personal a riesgos asociados a trabajos en altura, espacios confinados, atmósferas peligrosas o superficies calientes, mejorando los indicadores de seguridad y cumplimiento HSE. Al transferir la presencia física al robot, se minimiza la necesidad de andamiajes, cuerdas o accesos especiales.

En términos de calidad de la información, la movilidad controlada del crawler permite mayor cobertura de superficie con trayectorias repetibles y parámetros de adquisición estandarizados, lo que se traduce en datos más consistentes y comparables en el tiempo. Esto es clave para programas de integridad mecánica y monitoreo de corrosión.

Otro beneficio es el acceso a zonas de difícil o imposible alcance para un inspector, como superficies verticales extensas, fondos de tanques recubiertos o estructuras no ferromagnéticas en operación. Además, la integración nativa con flujos digitales de inspección facilita la trazabilidad, el almacenamiento estructurado de resultados y su análisis en plataformas de gestión de activos. Finalmente, la mayor productividad y planificación remota contribuyen a reducir tiempos de parada en activos críticos, impactando positivamente en la disponibilidad operativa.

Limitaciones reales y desafíos operativos

A pesar de sus ventajas, los crawlers no magnéticos presentan limitaciones técnicas que deben ser gestionadas para asegurar resultados confiables en campo. Su desempeño depende en gran medida de las condiciones superficiales: rugosidad elevada, humedad, presencia de aceites, polvo o incrustaciones pueden afectar la tracción, la adherencia por succión y la estabilidad del sistema, comprometiendo la calidad de los datos adquiridos. En superficies verticales o con curvaturas pronunciadas, la estabilidad dinámica se vuelve crítica y exige una correcta selección del sistema de adherencia, además de parámetros de velocidad y carga adecuados para evitar deslizamientos.

La autonomía energética y el peso del sistema condicionan la duración de las campañas y la maniobrabilidad del crawler, especialmente en inspecciones extensas o en ubicaciones remotas. La gestión de cables (tether) introduce restricciones de alcance y riesgos de enredo, mientras que la operación inalámbrica depende de la robustez de las comunicaciones y de la capacidad de las baterías. Finalmente, la curva de aprendizaje del personal técnico es un factor no menor: la operación efectiva requiere capacitación específica en robótica, integración de sensores NDT y gestión de datos, para evitar errores operativos que reduzcan el valor de la tecnología.

Criterios de selección técnica crawlers no magnéticos

Al seleccionar un crawler no magnético para la inspección NDT en campo, se deben evaluar varios criterios técnicos para garantizar un rendimiento confiable y la calidad de los datos. El estado de la superficie es un factor primordial: la rugosidad, el tipo de recubrimiento, la contaminación (aceite, polvo, productos de corrosión) y la humedad afectan directamente a la tracción y a la eficiencia de succión. La geometría del activo (curvatura, inclinación y presencia de refuerzos soldados, boquillas u obstáculos) define las limitaciones de movilidad y determina el margen de adhesión y la maniobrabilidad necesarios.

La capacidad de carga útil y el peso del sistema deben equilibrarse con el rendimiento de adhesión, especialmente cuando se integran módulos UT, PAUT o ECA que imponen requisitos de fuerza de contacto. Las condiciones ambientales, como la temperatura, la humedad, la exposición en alta mar y las posibles clasificaciones ATEX, también influyen en el diseño de los rastreadores y la selección de materiales.

Por último, los requisitos de resolución de la inspección y los objetivos de trazabilidad de los datos deben guiar la elección de los sistemas de posicionamiento, la precisión de la navegación y la integración con las plataformas de gestión de la integridad digital. Por lo tanto, la selección de la plataforma de rastreador adecuada es una decisión de ingeniería que debe alinear las características de los activos, los objetivos de la inspección y las restricciones operativas.

Los crawlers no magnéticos en integridad de activos y RBI

Los crawlers no magnéticos aportan valor cuando se integran de forma coherente en programas de integridad de activos y esquemas de Risk-Based Inspection (RBI). Su capacidad para realizar inspecciones repetitivas con trayectorias controladas permite establecer líneas base digitales de condición, facilitando el monitoreo de corrosión y degradación en el tiempo. Esta repetibilidad mejora la confiabilidad de las tendencias y fortalece los análisis de condición que alimentan modelos de Risk-Based Inspection (RBI) o Inspección Basada en Riesgos (IBR) y decisiones de gestión del riesgo.

En la práctica, estos sistemas no sustituyen por completo a las técnicas tradicionales, sino que las complementan. La combinación de robótica con inspección manual selectiva, UT convencional, VT directa u otras metodologías como eddy current permite construir una visión más completa del estado del activo Además, la integración de los datos generados por crawlers en plataformas de gestión de integridad habilita análisis más objetivos para priorizar intervenciones, optimizar ventanas de mantenimiento y avanzar hacia enfoques de mantenimiento predictivo basados en evidencia, con impacto directo en seguridad, confiabilidad y costos operativos.

En inspección interna de tuberías con materiales no ferromagnéticos o recubrimientos, los crawlers por expansión mecánica ofrecen ventajas frente a soluciones magnéticas. Un ejemplo de este tipo de arquitectura es el VersaTrax™ Y-Series de Eddyfi Technologies, utilizado como plataforma para integrar UT, PAUT o ECA dentro de programas de integridad de activos y RBI.

Regulatoria y validación procedimental del NDT robótico

El uso efectivo de crawlers no magnéticos en entornos industriales regulados requiere alineación con las normas de inspección aplicables, los criterios de aceptación del cliente y los sistemas internos de gestión de la calidad. Si bien las plataformas robóticas mejoran la consistencia en la adquisición de datos, los procedimientos de inspección deben validarse formalmente para demostrar equivalencia o superioridad frente a los métodos manuales convencionales. Esto incluye la calificación de los procedimientos de escaneo, la verificación de la precisión de posicionamiento, la calibración de los sensores NDT y la documentación de la trazabilidad de los datos.

En contextos regidos por normas como API, ASME, ISO o marcos de integridad específicos del cliente, los flujos de trabajo de inspección robótica deben integrarse dentro de procedimientos de inspección aprobados y planes de inspección basados en riesgo (RBI). La aceptación de los datos adquiridos mediante crawlers para evaluaciones de fitness-for-service, reportes regulatorios o decisiones de extensión de vida útil depende de demostrar repetitividad, control de incertidumbre y cumplimiento con los códigos de inspección. A medida que se incrementa la adopción del NDT robótico, la integración de estas tecnologías en los marcos formales de gobernanza de la inspección se convierte en un factor crítico de éxito para su despliegue industrial a gran escala.

Tendencias tecnológicas en crawlers no magnéticos para NDT

Automatización y semiautonomía

Los desarrollos más recientes apuntan a mayores niveles de automatización en la movilidad y en la ejecución de inspecciones. La navegación asistida mediante sensores inerciales, visión artificial y mapas digitales, junto con esquemas de control remoto más robustos, permite definir rutas programables, mantener trayectorias repetibles y reducir la dependencia del control manual continuo. Esto mejora la consistencia de los datos y disminuye la variabilidad operativa entre campañas.

Integración con análisis digital

La incorporación progresiva de algoritmos de IA para el reconocimiento de defectos y la evaluación de patrones de corrosión está transformando el posprocesamiento de la información. Estos sistemas permiten preclasificar indicaciones, priorizar áreas críticas y acelerar la validación técnica por parte del personal certificado. A su vez, la gestión de datos en plataformas de integridad mecánica facilita la trazabilidad, el análisis histórico y la integración con programas RBI y de gestión de activos.

Diseño orientado a ambientes severos

Los fabricantes están orientando el diseño hacia mayor robustez mecánica y resistencia ambiental. Encapsulados sellados, tolerancia a humedad, polvo y atmósferas corrosivas, así como operación estable en offshore y plantas en servicio, amplían el espectro de aplicaciones reales en campo sin comprometer la confiabilidad del sistema.

Casos de uso típicos en sectores industriales

En Oil & Gas, los crawlers no magnéticos se emplean en la inspección de fondos de tanques con recubrimientos, esferas de almacenamiento y tuberías protegidas, donde los sistemas magnéticos no son viables. En el sector energético, su uso se extiende a plantas térmicas, instalaciones renovables y componentes de centrales hidroeléctricas, facilitando inspecciones en superficies pintadas o no ferromagnéticas. En aplicaciones marítimas y offshore, estos robots permiten evaluar cascos, cubiertas y estructuras no magnéticas en condiciones de acceso complejo.

En el ámbito aeroespacial y de industria pesada, resultan útiles para inspeccionar estructuras de aluminio, acero inoxidable y materiales compuestos, aportando trazabilidad digital y reducción de exposición del personal en entornos de alto riesgo.

Conclusiones

Los robots crawler no magnéticos han dejado de ser una solución experimental para convertirse en una herramienta técnica estratégica dentro de los programas modernos de inspección industrial. Su valor no reside únicamente en la automatización del movimiento, sino en la ingeniería de sus sistemas de adherencia y tracción (basados en succión, fricción controlada u arquitecturas híbridas) que permiten operar sobre superficies no ferromagnéticas, recubiertas o geométricamente complejas, donde la robótica magnética no es viable.

La adopción de robots crawler no magnéticos tiene mayor sentido en escenarios con restricciones de acceso, altos requerimientos de seguridad, necesidad de repetibilidad de datos y exigencias de trazabilidad digital dentro de programas de integridad mecánica y RBI. No sustituyen por completo a las técnicas manuales ni a otros enfoques robóticos, pero amplían de forma concreta el alcance operativo del NDT en campo. La clave está en seleccionar la tecnología adecuada en función del activo, el entorno operativo y el objetivo de inspección.

Preguntas frecuentes (FAQs)

Referencias

1. Eddyfi Technologies. (s. f.). Robotic inspection systems for NDT. Eddyfi Technologies. https://www.eddyfi.com/en/solutions/robotic-inspection
2. American Society for Nondestructive Testing (ASNT). (s. f.). NDT handbook: Volume 7 – Ultrasonic testing. ASNT. https://www.asnt.org/Publications/Handbooks
3. American Petroleum Institute (API). (2016). API recommended practice 580: Risk-based inspection (3rd ed.). American Petroleum Institute. https://www.api.org/products-and-services/standards/important-standards/rp-580
4. American Petroleum Institute (API). (2016). API recommended practice 581: Risk-based inspection technology (3rd ed.). American Petroleum Institute. https://www.api.org/products-and-services/standards/important-standards/rp-581
5. DNV. (s. f.). Robotics and digital inspection in asset integrity. DNV. https://www.dnv.com/oilgas/insights/robotics-drones-inspection.html
6. Electric Power Research Institute (EPRI). (s. f.). Robotics for power plant inspection. EPRI. https://www.epri.com/research/products/000000003002020168
