Recipientes a presión: Inspección NDT del método clásico al predictivo

La inspección NDT en recipientes a presión evoluciona hacia modelos predictivos basados en datos.

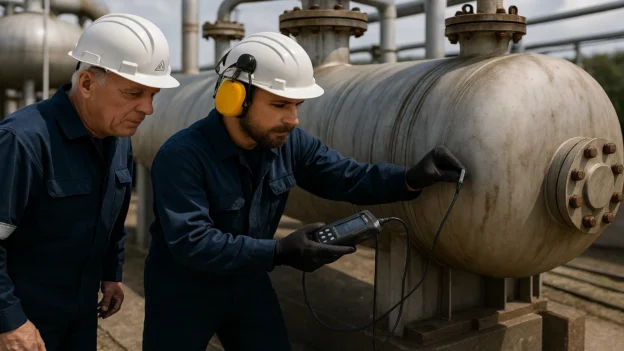

Inspección NDT de recipiente a presión

La inspección de recipientes a presión ha experimentado una transformación significativamente, pasando de enfoques tradicionales a modelos predictivos basados en datos. Esta transición responde a exigencias normativas como la API 510, y a la necesidad de garantizar la integridad estructural en tiempo real. Mediante técnicas de inspección NDT avanzadas y metodologías como RBI, es posible anticipar fallas y optimizar la toma de decisiones.

En este contexto, tecnologías aplicadas en torres, tambores, esferas y calderas permiten detectar defectos incipientes, reducir paradas no programadas y maximizar la seguridad operativa en plantas que operan bajo condiciones críticas.

Fundamentos de los recipientes a presión y su importancia

Un recipiente a presión es un contenedor diseñado para almacenar o transportar fluidos a presiones significativamente diferentes a la atmosférica. Su diseño, fabricación y operación están regulados por normas como ASME Section VIII y API 510, lo que garantiza un funcionamiento seguro.

Se presentan en forma de torres, tambores, esferas, calderas e intercambiadores de calor, componentes críticos en sistemas de proceso. La falla de uno de estos equipos puede tener consecuencias catastróficas, de allí la necesidad de estrategias efectivas de mantenimiento e inspección NDT.

Inspección: del enfoque clásico al modelo predictivo

La inspección de recipientes a presión ha pasado de seguir intervalos fijos y criterios normativos a incorporar modelos predictivos basados en tecnología, datos en tiempo real y análisis de riesgos. Esta transición permite una detección más temprana de fallas y una gestión más eficiente de la integridad.

Inspección clásica: frecuencia y cumplimiento

El método tradicional de inspección NDT de recipientes a presión se basa en paradas planificadas, con frecuencias determinadas por la experiencia, reglamentaciones y el criterio del ingeniero de integridad. Estos intervalos pueden oscilar entre 3 y 10 años según el tipo de servicio y resultados anteriores.

Se utilizan técnicas como:

  • Ultrasonido convencional (UT)
  • Radiografía industrial (RT)
  • Partículas magnéticas (MT)
  • Líquidos penetrantes (PT)
  • Inspección visual (VT)

Transición hacia el monitoreo predictivo

La tendencia actual es de un modelo predictivo dinámico que apunta al monitoreo en línea mediante sensores, IoT y analítica avanzada, alineado con RBI y normas como API 510, 580 y 581. Los NDT evolucionan hacia técnicas de alta resolución integradas digitalmente, tales como:

  • Emisión acústica
  • Ultrasonido automatizado (AUT)
  • Mapeo de corrosión por escaneo láser
  • Corrientes inducidas

Estas herramientas permiten detectar deterioros estructurales en operación y monitorear mecanismos de falla como el ataque por hidrógeno (HIC, HF, HE), generando datos para modelos predictivos basados en inteligencia artificial, y facilitando decisiones oportunas de mantenimiento y operación segura.

Tabla comparativa entre inspección tradicional y monitoreo predictivo

CaracterísticaInspección clásicaInspección predictiva
FrecuenciaFija, basada en calendarios o ciclos operativosDinámica, basada en condiciones reales y análisis de riesgo
Base normativaAPI 510, códigos obligatoriosAPI 510 + metodologías RBI + API 580/581 + Machine Learning y estándares internacionales avanzados
Tecnología aplicadasUltrasonido convencional, partículas magnéticas, líquidos penetrantesTOFD, Phased Array, Guided Waves, radiografía digital, sensores embebidos, IoT y Big Data
DatosLimitados a paradasContinuos y en tiempo real
EvaluaciónPositiva o negativaCuantitativa y probabilística
Objetivo principalDetección de defectos visibles o críticosAnticipación de fallas mediante análisis de datos en tiempo real
Cobertura de evaluaciónMuestras puntuales, zonas críticas definidasMonitoreo continuo o semiautónomo de componentes  (torres, tambores, calderas)
Capacidad de detección tempranaLimitada, dependiente del inspector y frecuencia de inspecciónAlta, gracias al análisis continuo de datos e inteligencia artificial
Intervención humanaAlta, con inspecciones manuales programadasBaja, con menor frecuencia de intervención directa gracias a sistemas automatizados
Impacto en la operaciónRequiere paradas programadas o tiempos muertosMinimiza paradas; permite mantenimiento solo cuando es necesario
Costos operativos a largo plazoElevados debido a inspecciones frecuentes y posibles paradasReducción de costos por optimización de recursos y menor tiempo fuera de servicio

Esta transición está favorecida por la digitalización industrial, que permite una evaluación de integridad estructural en tiempo real, disminuyendo costos de inspección, paradas no programadas y fallos inesperados.

Métodos NDT aplicados a recipientes a presión

Los Ensayos No Destructivos aplicados a recipientes a presión deben considerar accesibilidad, material base, geometría, tipos de daño esperados y las condiciones operativas. Los métodos NDT más comunes incluyen:

Inspección Visual (VT)

Primera línea de evaluación, requiere personal calificado para identificar corrosión, grietas, burbujas de hidrógenos o blistering, fugas o deformaciones.

Partículas Magnéticas (MT)

Muy eficaz para encontrar grietas superficiales o cercanas a la superficie en materiales recipientes a presión de material ferromagnéticos, como tapas, boquillas o zonas soldadas.

Líquidos Penetrantes (PT)

Utilizado para revelar fisuras abiertas en superficies no porosas, aplicable sobre todo en soldaduras o zonas críticas.

Ultrasonido (UT y phased array)

Permite medir espesores, detectar discontinuidades internas y calcular tasas de corrosión. Las técnicas como TOFD (Time of Flight Diffraction) mejoran la resolución de defectos. Se puede clasificar en los siguientes grupos:

  • Ultrasonido convencional: Se emplea para evaluar espesores de pared, determinar la pérdida de espesor por corrosión interna o externa, así como para identificar laminaciones.
  • Ultrasonido Automatizado (AUT): Utiliza escáneres mecanizados para evaluar grandes superficies con mayor velocidad y resolución. Avances como el phased array incrementan la cobertura, velocidad y resolución del escaneo, utilizando escáneres mecanizados con múltiples transductores que permiten mapeos detallados de corrosión y grietas. Además, técnicas como TOFD (Time of Flight Diffraction) ofrecen alta precisión en la detección y dimensionamiento de defectos.

Emisión Acústica (AE)

Detecta defectos activos con el equipo bajo presión real de operación. Es altamente eficaz en esferas y tambores sujetos a ciclos térmicos.

Corrientes Inducidas y Técnicas de Fuga de Flujo

Detecta fisuras y corrosión en materiales conductores, especialmente en zonas de difícil acceso o bajo aislamiento.

Radiografía

  • Radiografía Industrial (RT): Visualiza defectos internos como poros, inclusiones o grietas. Puede realizarse con rayos X o gamma, siendo útil en zonas de soldadura o alta concentración de tensiones.
  • Radiografía Computarizada y Digital (CR/DR): Alternativa segura y rápida frente a la radiografía tradicional, con mejor gestión de datos y reducción de tiempos de inspección.

Tecnologías emergentes para el monitoreo continuo

La inspección predictiva se basa en un ecosistema tecnológico de monitoreo que incluye:

  • Sensores Embebidos e IoT: Sensores de espesor, temperatura, presión y vibración permiten recopilar datos 24/7. Usados en torres de destilación, calderas, separadores y tambores de coque, entre otros.
  • Gemelos Digitales (Digital Twins): Simulan el comportamiento físico de un recipiente a presión mediante modelos numéricos integrados a datos operativos reales, permitiendo predecir puntos críticos.
  • Inteligencia Artificial (IA) y Machine Learning: Algoritmos que analizan patrones de deterioro, predicen fallas y recomiendan acciones correctivas.
  • Drones y Robots Escaladores: Equipados con técnicas NDT (UT, VT, RT), acceden a zonas de difícil acceso, reduciendo riesgos humanos.

Aplicación práctica en equipos específicos

  • Intercambiadores de calor: La inspección por corrientes inducidas, ultrasonido y la prueba de fuga a los cascos de esto, equipos son esenciales para determinar integridad su integridad.
  • Calderas: El monitoreo continuo de temperatura y presión, junto a pruebas de espesores por ultrasonido automatizado, detecta pérdidas de metal por corrosión o fatiga en los tambores de agua y lodo.
  • Torres y tambores: Sujetos a condiciones críticas como alta presión y cíclicas térmicas, se benefician de inspecciones con emisión acústica y sensores de deformación.
  • Esferas de almacenamiento: Inspección externa con técnicas avanzadas de emisión acústica, PAUT (Phased Array UT) y termografía para detectar daños locales, grietas o corrosión bajo aislamiento (CUI).

Alineación con RBI y marcos regulatorios internacionales

  • El uso de inspección NDT predictiva optimiza el cumplimiento normativo. Integrar estas técnicas con metodologías de RBI garantiza que los recursos se enfoquen donde el riesgo es mayor.
  • ASME Boiler and Pressure Vessel Code (BPVC) Sección VIII: especificaciones de diseño, construcción y pruebas.
  • API 510: establece los requisitos para inspección, reparación, alteración y reconstrucción de recipientes a presión.
  • API 579 / ASME FFS-1: Evaluación de aptitud para servicio de equipos con daño.
  • API 580 y API 581: lineamientos para inspección basada en riesgo y cuantificación del mismo. Además, alinearse con la ISO 55000 sobre gestión de activos industriales refuerza la confiabilidad operativa y la seguridad.

Ventajas técnicas, operativas y económicas

  • Reducción de paradas no programadas por la detección oportuna de defectos críticos
  • Aumento de la vida útil del activo a tomar mejores decisiones de reparación o reemplazo
  • Disminución de costos de inspección por menos desmontajes, menor personal requerido
  • Seguridad incrementada por menor exposición del personal a riesgos
  • Mayor confiabilidad al manejarse datos reales y en tiempo real para evaluación de integridad estructural

Desafíos en la adopción del modelo predictivo

  • Inversión inicial en tecnología y capacitación
  • Integración de sistemas heredados con nuevas plataformas
  • Validación de modelos predictivos ante entes reguladores
  • Disponibilidad y calidad de datos operacionales

Superar estas barreras implica una visión de largo plazo, alineada con la Industria 4.0 y la eficiencia operacional.

Conclusiones

La evolución de la inspección de recipientes a presión refleja un cambio hacia la integración de tecnologías inteligentes. El uso adecuado de técnicas NDT tanto convencionales como automatizadas es esencial para prevenir fallas, garantizar la seguridad operativa y optimizar los costos de mantenimiento.

La transición hacia modelos predictivos no reemplaza la experiencia técnica, sino que la potencia mediante el análisis continuo de datos, permitiendo una evaluación más precisa y oportuna de los riesgos asociados a estos equipos críticos.

Referencias

  1. ASME (American Society of Mechanical Engineers). (2021). ASME Boiler and Pressure Vessel Code, Section VIII: Rules for Construction of Pressure Vessels (Divisions 1, 2 y 3). ASME.
  2. API (American Petroleum Institute). (2022). API 510: Pressure Vessel Inspection Code – In-service Inspection, Rating, Repair, and Alteration (11th ed) API.
