API Inspections: Prácticas esenciales de API 510, 570 y 653

Las inspecciones API son fundamentales para que el inspector de equipos pueda garantizar la seguridad y eficiencia en la industria del petróleo y gas, la cual exige prácticas robustas para la gestión de activos y el mantenimiento de instalaciones. Una inspección integral API, basada en estos estándares del American Petroleum Institute (API), es obligación reglamentaria.

Representa una estrategia proactiva para asegurar la integridad mecánica del equipo crítico, previniendo fallas catastróficas y garantizando el cumplimiento normativo. Nuestro objetivo es ofrecer una hoja de ruta clara para la gestión de riesgos y la optimización de protocolos, cubriendo códigos clave como API 510, 570 y 653.

Contextualización: El rol de las API inspections en EE. UU

La historia de las regulaciones API se remonta a la fundación del American Petroleum Institute en 1919^. Desde sus inicios, el API se dedicó a establecer estándares de seguridad, eficiencia y confiabilidad. Con el tiempo, estos estándares evolucionaron para abordar desafíos específicos como la inspección de tuberías, recipientes a presión y tanques de almacenamiento.

Hoy, la relevancia de las inspecciones API certificadas en USA es mayor que nunca. En un contexto de avances tecnológicos y conciencia ambiental, estas inspecciones son esenciales para evaluar y asegurar la integridad de equipos críticos.

El proceso de inspección API se divide en tres etapas clave: planificación, ejecución y análisis.

Etapa	Descripción Clave
Planificación	Definición del alcance, revisión de documentación histórica y programación de recursos.
Ejecución	Inspección visual, pruebas no destructivas (NDT) y registro detallado de hallazgos.
Análisis de Resultados	Evaluación de la condición, priorización de acciones correctivas y preparación del informe final.

La inspección integral bajo normativa API implica una interacción profunda y continua entre diversos expertos. El trabajo interdisciplinario es esencial para abordar la complejidad de las instalaciones industriales. A continuación, los principales actores:

• Ingenieros mecánicos: Aportan conocimientos sobre la integridad estructural de recipientes a presión y equipos mecánicos.
• Ingenieros de procesos: Comprenden los flujos y procesos, identificando áreas críticas en tuberías y sistemas asociados.
• Inspectores de corrosión: Especializados en la identificación y evaluación de corrosión, especialmente relevante en tanques de almacenamiento.
• Técnicos en Ensayos No Destructivos (NDT): Realizan pruebas específicas para evaluar la integridad de materiales sin dañar los equipos.
• Profesionales de salud y seguridad: Aseguran que las actividades de inspección se lleven a cabo de manera segura y de conformidad con las normativas de seguridad.

La colaboración entre estos profesionales asegura una evaluación integral de las instalaciones, abordando aspectos mecánicos, químicos y de seguridad. La inspección integral bajo normativa API es, por lo tanto, un esfuerzo de equipo donde la sinergia entre disciplinas garantiza resultados confiables y eficaces.

¿Qué son las API Inspections?

Las API inspections son evaluaciones técnicas establecidas por el American Petroleum Institute que definen los requisitos para inspeccionar, evaluar y determinar la condición de equipos críticos. Se aplican en plantas de proceso, refinerías, petroquímicas, terminales y sistemas de transporte.

Incluyen:

• Métodos de inspección interna y externa
• Aplicación de Ensayos No Destructivos (NDT)
• Frecuencias recomendadas
• Evaluación de espesor, corrosión, agrietamiento y mecanizado
• Criterios de aceptación y reparación

Estas normas son obligatorias para cumplir auditorías de integridad y asegurar la continuidad operativa.

Tipos de inspección API: 510, 570 y 653

A continuación, se presenta una descripción práctica de las normas principales exigidas en USA y América Latina.

API 510: Inspección de Recipientes a Presión

Aplica a:

• Calderas industriales
• Reactores
• Recipientes sometidos a presión interna/exterior
• Tambores de proceso

Evalúa:

• Corrosión interna y externa
• Agrietamiento por fatiga
• Pérdida de espesor
• Integridad estructural
• Zonas afectadas por calor (HAZ)

Beneficios operativos:

• Disminución de fallas catastróficas
• Prolongación de la vida útil
• Seguridad del personal
• Cumplimiento regulatorio en auditorías OSHA/EPA

API 570: Inspección de Tuberías y Sistemas de Proceso

Dirigida a sistemas de tuberías metálicas en servicio.

Evalúa:

• Corrosión interna/externa
• Fugas activas
• Vibración inducida por flujo
• Pérdida acelerada de espesor
• Integridad de soportes y juntas

Riesgos prevenidos:

• Fugas de hidrocarburos
• Exposición del personal a sustancias peligrosas
• Daños ambientales
• Pérdidas económicas por paro no programado

API 653: Inspección de Tanques de Almacenamiento

Aplica a tanques atmosféricos y de baja presión.

Inspección enfocada en:

• Suelos y fondo del tanque
• Corrosión en techo y paredes
• Estabilidad estructural
• Estanqueidad
• Análisis del asentamiento

Frecuencias claves:

• Inspección interna: 10 años típicos
• Externa: cada 5 años

La evolución de API 653: Tecnología y visión experta

La inspección de tanques bajo API 653 está experimentando una rápida evolución tecnológica. Expertos en el campo, como Earl J. Crochet y John Cornell, destacan que el futuro del sector se centra en optimizar la recolección de datos y la seguridad.

Esta tendencia incluye la estandarización del uso de herramientas avanzadas como:

• Drones y Escáneres Láser 3D: Para la inspección de la envolvente y la evaluación del asentamiento sin necesidad de andamios.

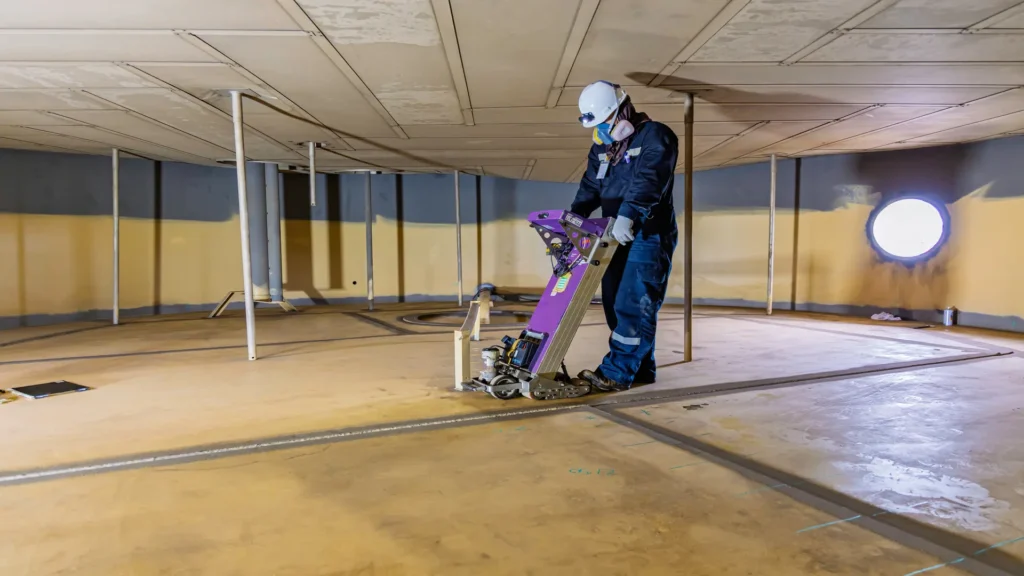

• Robótica y UT Automatizado: Para la inspección del fondo del tanque, mejorando la precisión en la detección de pitting y corrosión, y reduciendo la necesidad de ingreso humano a espacios confinados.

La visión de los especialistas enfatiza que, aunque la tecnología es clave, la interpretación de los datos por un Inspector Certificado API 653 sigue siendo el factor más crítico para asegurar la integridad mecánica del activo.

Video exclusivo: Visión experta y futuro de API 653

Para profundizar en el futuro de la inspección de tanques, incluyendo el uso de drones, robótica y los desafíos de la nueva generación de inspectores, vea la entrevista exclusiva de Inspenet TV con expertos del sector, como John Cornell y Earl J. Crochet en la Conferencia NISTM.

Beneficios operativos y de seguridad de las inspecciones API

La seguridad operativa es una prioridad indiscutible en la industria del petróleo y gas, y las inspecciones integrales bajo normativa API desempeñan un papel crucial al mejorar y fortalecer este aspecto fundamental. La identificación temprana de riesgos se traduce directamente en las siguientes ventajas técnicas y estratégicas:

Norma	Equipo	Riesgos reducidos	Frecuencia	Método clave
API 510	Recipientes a presión	Explosiones, rupturas	5–10 años	UT, RT, VT
API 570	Tuberías	Fugas, corrosión acelerada	Según RBI	UT, EC, AE
API 653	Tanques	Derrames, colapsos	5–10 años	UT, MFL, VT

Ventajas estratégicas:

• Prevención de fallas críticas
• Optimización del mantenimiento (menos correctivo)
• Ciclos de reparación más eficientes
• Cumplimiento con API y auditorías regulatorias
• Mejora de la confiabilidad operacional

Métodos NDT utilizados en API inspections

Los Ensayos No Destructivos (NDT) son un pilar en las inspecciones API, permitiendo evaluar la condición del activo sin dañarlo.

Métodos principales:

• Ultrasonido (UT)
• Corrientes inducidas (ET)
• Partículas magnéticas (MT)
• Radiografía (RT)
• Emisión acústica (AE)
• Inspección visual certificada (VT)

Cada inspección API exige un conjunto específico de pruebas.

¿Qué es un API Certified Inspector?

El API Certified Inspector es un profesional acreditado bajo el ICP (Individual Certification Program) del American Petroleum Institute.

Roles clave:

• Aplicar criterios de API 510, 570 o 653
• Interpretar mediciones de UT, perfiles de corrosión y defectos
• Emitir recomendaciones técnicas
• Autorizar reparaciones bajo código

Tener personal certificado incrementa la confiabilidad, la consistencia técnica, la aceptación regulatoria y reduce los errores en inspecciones.

Tabla comparativa: API 510 vs API 570 vs API 653

Característica	API 510	API 570	API 653
Equipo	Recipientes a presión	Tuberías	Tanques
Riesgo principal	Explosión	Fuga	Derrame
Enfoque	Integridad estructural	Corrosión y pérdidas	Fondo / estructura
Aplicación	Planta de proceso	Transporte y proceso	Almacenamiento
Métodos NDT	UT, RT, MT	UT, ET, AE	UT, MFL

Casos prácticos y aplicación en campo

• Ejemplo 1, API 510: Un reactor mostró pérdida acelerada de espesor en la zona adyacente a la soldadura (ZIT). Mediante métodos NDT (como el ultrasonido, UT), la inspección API 510 identificó un mecanismo combinado de corrosión-erosión antes del fallo. Esta condición fue corregida, permitiendo la continuidad operacional segura y eficiente del activo.
• Ejemplo 2, API 570: Una línea de proceso de alta velocidad presentó vibración inducida por flujo. Mediante Inspección Visual (VT), el inspector API 570 identificó soportes dañados, y se utilizó Líquidos Penetrantes (PT) en las soldaduras del codo. La intervención permitió corregir el sistema de soporte y descartar la presencia de grietas por fatiga, asegurando la integridad mecánica y evitando una ruptura catastrófica.
• Ejemplo 3, API 653: Durante la inspección interna programada, el fondo de un tanque atmosférico fue evaluado con Fuga de Flujo Magnético (MFL) y Ultrasonido automatizado (UT). El análisis detectó corrosión severa (pitting) cerca del espesor mínimo en la placa base. La intervención permitió reparar preventivamente el fondo del tanque según API 653, mitigando el riesgo inminente de una fuga o derrame ambiental mayor y asegurando la integridad del almacenamiento.

Conclusiones

La inspección integral API permite a las organizaciones garantizar la integridad mecánica de sus activos críticos, cumpliendo con estándares internacionales que elevan la seguridad operativa y reducen riesgos a largo plazo.

Adoptar una estrategia de inspección integral API no solo fortalece la confiabilidad y disponibilidad de los equipos, sino que también impulsa la sostenibilidad al optimizar costos, prevenir fallas y asegurar la continuidad del negocio.

Referencias

1. American Petroleum Institute. (2014). API 510: Pressure Vessel Inspection Code – In-service Inspection, Rating, Repair, and Alteration (10th ed.). American Petroleum Institute.
2. American Petroleum Institute. (2021). API 570: Piping Inspection Code – Inspection, Repair, Alteration, and Rerating of In-service Piping Systems (3rd ed.). American Petroleum Institute.
3. American Petroleum Institute. (2020). API 653: Tank Inspection, Repair, Alteration, and Reconstruction (5th ed.). American Petroleum Institute.

Descargue el Checklist Básico Unificado de Inspecciones API (510, 570, 653) para iniciar la optimización de sus protocolos de mantenimiento hoy mismo.
