Radiografía digital portátil en NDT: criterios y límites en campo

La radiografía industrial ha sido, durante décadas, una de las técnicas más consolidadas dentro de los ensayos no destructivos (NDT) para la evaluación de soldaduras, componentes críticos y estructuras sometidas a altas exigencias de integridad mecánica. Tradicionalmente, el uso de película radiográfica dominó los procesos de inspección, ofreciendo altos niveles de resolución y confiabilidad, aunque con limitaciones operativas evidentes en entornos de campo: tiempos prolongados de revelado, dependencia de condiciones controladas y una logística compleja para la gestión de consumibles y residuos.

Evolución de la radiografía industrial en el campo industrial

La transición hacia tecnologías digitales, particularmente la radiografía computarizada (CR) y la radiografía digital directa (DR), ha transformado este escenario. Estas soluciones permiten acortar los ciclos de inspección, mejorar la trazabilidad de la información y facilitar la interpretación mediante herramientas avanzadas de procesamiento de imágenes. En contextos donde la disponibilidad del activo es crítica, como la inspección de tuberías, la evaluación de soldaduras en líneas de proceso o el control de componentes en servicio, la portabilidad de los sistemas digitales se ha convertido en un factor operativo determinante.

La radiografía digital portátil ha ampliado el alcance de la inspección radiográfica en campo, integrándose de forma más efectiva en programas de mantenimiento, estrategias de inspección basadas en riesgo y esquemas de integridad mecánica, especialmente cuando se requiere toma de decisiones en sitio con trazabilidad inmediata.

Este avance responde a la maduración tecnológica del sector y al aporte de distintos actores que han impulsado el desarrollo de detectores, sistemas de adquisición y plataformas de gestión de imágenes. Dentro de este ecosistema, empresas especializadas como CARESTREAM NDT han contribuido a llevar la radiografía digital de entornos controlados a aplicaciones reales en entornos industriales exigentes.

Sin embargo, la adopción de estas tecnologías plantea preguntas clave sobre sus alcances reales, sus límites operativos en campo y los criterios técnicos para seleccionar la solución más adecuada en cada escenario industrial. Precisamente, este artículo aborda esos desafíos con un enfoque práctico, orientado a apoyar la toma de decisiones técnicas en proyectos de inspección radiográfica en condiciones reales de operación.

¿Qué es la radiografía digital en NDT?

Principios físicos de la radiografía digital

La radiografía digital en ensayos no destructivos se fundamenta en los mismos principios físicos que la radiografía convencional: el uso de radiación ionizante para generar una imagen interna del componente inspeccionado sin alterar su integridad. La radiación se produce mediante fuentes de rayos X o emisores gamma, cuya energía se selecciona en función del espesor, densidad y composición del material a evaluar. Una elección inadecuada de la energía puede comprometer la sensibilidad a discontinuidades o generar imágenes con bajo contraste.

Al atravesar el material, el haz de radiación experimenta atenuación diferencial debido a fenómenos como la absorción fotoeléctrica y la dispersión Compton. Las variaciones locales de densidad, espesor o presencia de discontinuidades (porosidad, falta de fusión, inclusiones) modifican el patrón de atenuación, creando un contraste radiográfico que constituye la base de la detección. En la radiografía digital, esta información no se registra en una película química, sino en un medio electrónico que convierte la radiación en señales eléctricas cuantificables.

La formación de la imagen digital implica la captura de estas señales por el detector, su conversión analógica–digital y su posterior procesamiento mediante algoritmos que permiten optimizar el contraste, la nitidez y la visualización de indicaciones relevantes, manteniendo siempre criterios verificables de control de calidad para no distorsionar la interpretación, y dejando evidencia defendible para el cumplimiento normativo en proyectos industriales. Esta capacidad de ajuste posterior es una de las principales diferencias operativas frente al film o películas radiográficas, donde la calidad de la imagen queda prácticamente definida en el momento de la exposición.

Componentes de un sistema de radiografía digital portátil

Un sistema de radiografía digital portátil integra tres elementos esenciales. En primer lugar, la fuente de radiación, que puede ser un generador de rayos X portátil o una fuente gamma encapsulada, es seleccionada según las restricciones de campo y los requerimientos de penetración. En segundo lugar, los sistemas de adquisición de imagen, que pueden basarse en Digital Detector Array (DDA) para radiografía digital directa o en imaging plates (placas de imagen o placas de fósforo estimulantes) en el caso de radiografía computarizada (CR), cada uno con implicaciones distintas en resolución, robustez y flujo de trabajo.

Finalmente, la estación de procesamiento y visualización, compuesta por hardware y software especializados, permite la interpretación técnica, el almacenamiento de imágenes, la trazabilidad de los resultados y su integración en los sistemas de gestión de inspección e integridad mecánica.

Tecnologías de radiografía digital aplicadas en campo

Radiografía Computarizada (CR – Computed Radiography)

La radiografía computarizada (CR) emplea imaging plates o placas de fósforo fotoestimulable como medio de registro de la radiación. Durante la exposición, la placa almacena la energía del haz atenuado por el componente inspeccionado; posteriormente, la imagen latente es leída mediante un escáner láser que convierte esa información en una imagen digital. Este enfoque mantiene cierta continuidad operativa con la radiografía convencional, lo que facilita la transición desde el film en muchos entornos industriales.

En campo, el flujo operativo típico de CR incluye la colocación de la placa en el cassette, la exposición radiográfica, el traslado de la placa al lector y la posterior visualización y procesamiento de la imagen. Esta secuencia introduce un tiempo adicional frente a DR, pero resulta compatible con escenarios donde el acceso es limitado o las condiciones ambientales requieren mayor tolerancia del detector.

Entre sus ventajas prácticas destacan la flexibilidad geométrica, la adaptabilidad a superficies curvas y una robustez mecánica superior frente a impactos moderados. Como limitaciones, se encuentran la menor inmediatez de la imagen, la posible degradación progresiva de las placas con el uso y una resolución efectiva condicionada por el tamaño del píxel del sistema de lectura.

Radiografía Digital Directa (DR – Digital Radiography)

La radiografía digital directa se basa en Digital Detector Array (DDA) o detectores de panel plano que convierten la radiación incidente en señales eléctricas de forma prácticamente instantánea. Esta tecnología permite la visualización en tiempo real o cuasi real de la imagen, optimizando los tiempos de inspección y facilitando la verificación inmediata de parámetros de exposición y posicionamiento. En aplicaciones de campo, la DR aporta una ventaja clara cuando se requiere alta productividad o ajustes rápidos del setup radiográfico.

No obstante, los detectores DDA presentan condiciones de uso más exigentes en ambientes industriales: sensibilidad a golpes, vibraciones y condiciones extremas de temperatura o humedad, así como mayores requerimientos de protección física y alimentación eléctrica estable. Su desempeño óptimo depende de una adecuada gestión del entorno operativo y de protocolos de manipulación estrictos.

Comparativa técnica entre DR y CR

Desde el punto de vista técnico, la DR ofrece generalmente mayor resolución espacial efectiva y una respuesta más uniforme del detector, mientras que la CR presenta una sensibilidad al contraste adecuada para una amplia gama de aplicaciones industriales, aunque dependiente del sistema de lectura. En términos de portabilidad y logística en campo, la CR suele ser más tolerante a condiciones adversas y geometrías complejas, mientras que la DR destaca por su rapidez operativa y control inmediato de calidad de imagen. La selección entre ambas tecnologías debe basarse en un equilibrio entre requisitos de calidad, entorno de inspección y restricciones logísticas del proyecto.

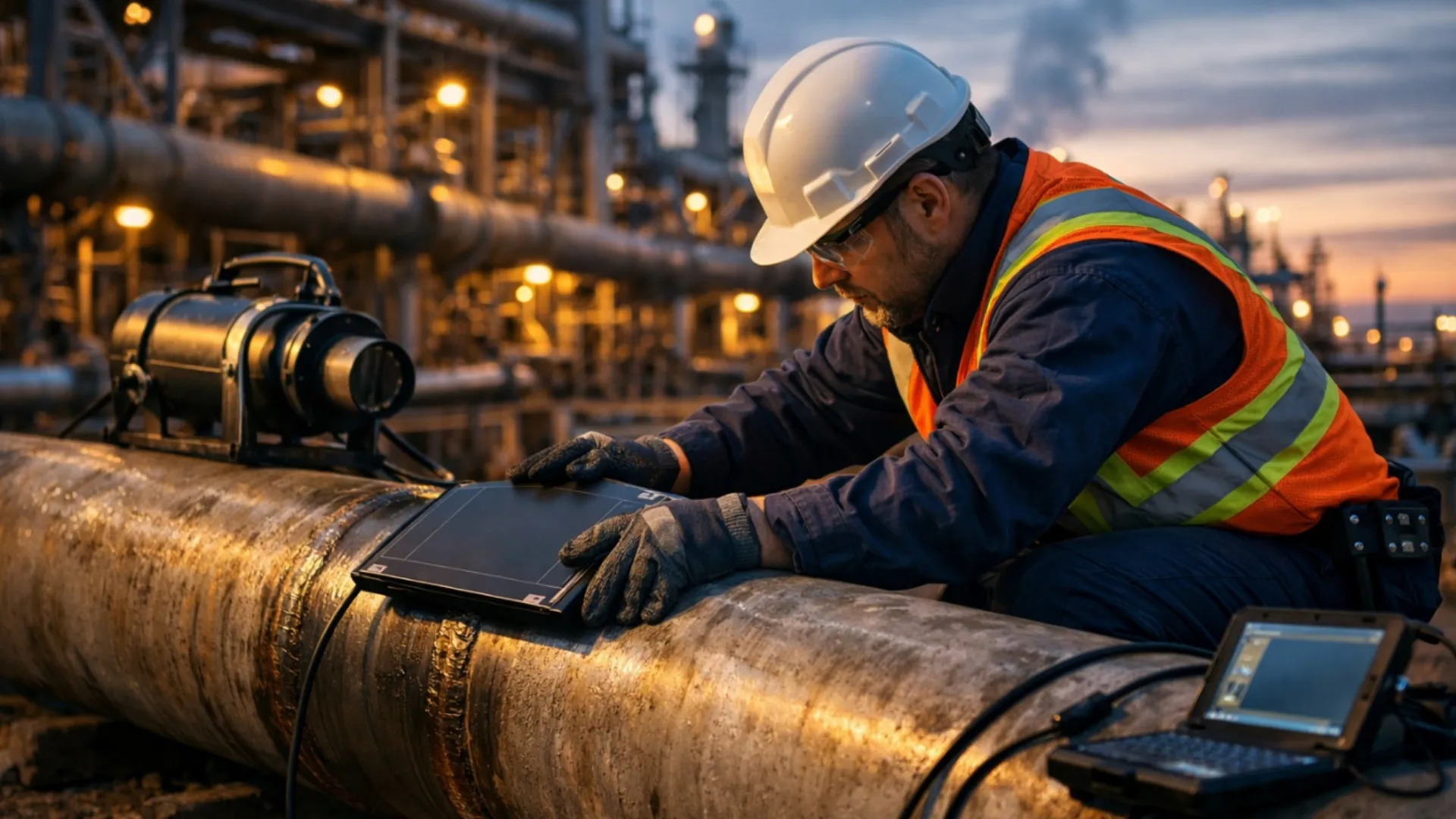

Aplicación en campo de radiografía digital portátil (DR) utilizando detectores de panel plano para la inspección de soldaduras e inspección de tuberías, habilitando un flujo de trabajo digital más ágil dentro de programas de integridad de activos. Cortesía de Inspenet TV.

Criterios técnicos de selección

La selección entre radiografía digital directa (DR), radiografía computarizada (CR) y radiografía convencional con film debe partir de los requisitos de calidad de imagen exigidos por el código o la especificación del proyecto. En términos generales, la DR ofrece una respuesta más lineal del detector, mejor relación señal–ruido y mayor repetibilidad, lo que se traduce en una calidad de imagen consistente para la detección de discontinuidades finas.

La CR, por su parte, proporciona un desempeño adecuado para la mayoría de las aplicaciones industriales, aunque su resolución efectiva está condicionada por el sistema de lectura de las placas. El film continúa siendo una referencia histórica en resolución espacial, pero con limitaciones claras en trazabilidad y control posterior de la imagen.

El espesor del material y el tipo de discontinuidades a detectar son determinantes. En componentes de mayor espesor o materiales de alta densidad, la estabilidad de respuesta de la DR facilita la optimización de parámetros de exposición, mientras que la CR ofrece mayor flexibilidad geométrica en inspecciones de soldaduras circunferenciales y tuberías.

Para discontinuidades volumétricas (porosidad, inclusiones), ambas tecnologías digitales son plenamente competitivas; para indicaciones planas críticas, la consistencia de contraste de la DR puede aportar ventajas. En todos los casos, la aplicabilidad según ISO 17636-2 debe verificarse para asegurar que la técnica seleccionada cumple los requisitos de clase de imagen, sensibilidad y trazabilidad exigidos por el estándar.

Criterios operativos

Desde una perspectiva de campo, los tiempos de inspección influyen directamente en la elección tecnológica. La DR permite validación inmediata de la imagen, reduciendo retrabajos por errores de posicionamiento o exposición. La CR introduce tiempos adicionales asociados a la lectura de placas, aunque mantiene una operatividad aceptable en escenarios con acceso complejo.

La accesibilidad al componente también es clave: la flexibilidad física de las placas CR facilita su colocación en geometrías restrictivas, mientras que los detectores DR requieren mayor cuidado en posicionamiento y protección. La disponibilidad de potencia eléctrica puede limitar el uso de DR en ubicaciones remotas, donde la CR o incluso el film pueden resultar más viables.

Criterios económicos y de productividad

En términos de costos operativos, la radiografía digital reduce gastos recurrentes asociados a consumibles químicos y gestión de residuos del film, aunque implica una mayor inversión inicial en equipos; por ello, la decisión debe considerar el volumen de inspección, la ventana de intervención y el costo del retrabajo en campo, porque estos costos operativos reales suelen ser el diferencial en campañas intensivas de NDT. El impacto en paradas de planta suele ser menor con DR, al permitir decisiones rápidas y minimizar tiempos muertos durante inspecciones en línea.

Finalmente, la productividad en inspección de tuberías y soldaduras se ve favorecida por tecnologías que combinan rapidez de adquisición, repetibilidad de resultados y facilidad de integración en flujos de trabajo digitales, aspectos donde las soluciones DR y CR superan claramente a la radiografía convencional en la mayoría de los escenarios industriales actuales.

Comparativa técnica resumida entre DR, CR y film en NDT en campo

Criterio técnico / operativo	DR (Radiografía Digital Directa)	CR (Radiografía Computarizada)	Film (Radiografía Convencional)
Resolución espacial efectiva	Alta y consistente	Media–alta (dependiente del lector)	Muy alta (referencia histórica)
Sensibilidad al contraste	Muy alta, respuesta lineal	Alta, dependiente del escáner	Alta, fija al revelado
Inmediatez de la imagen	Inmediata / tiempo real	Diferida (requiere lectura)	Diferida (revelado químico)
Repetibilidad y control de calidad	Muy alta, parámetros reproducibles	Alta, condicionada al estado de la placa	Variable, dependiente del proceso
Flexibilidad geométrica en campo	Media (limitada por rigidez del detector)	Alta (placas flexibles)	Alta (film flexible)
Robustez en ambientes industriales	Media (requiere protección)	Alta	Alta
Tolerancia a vibraciones y golpes	Baja–media	Media–alta	Alta
Requerimientos de potencia eléctrica	Medios–altos	Medios	Bajos
Portabilidad del sistema	Media	Alta	Alta
Logística en ubicaciones remotas	Media	Alta	Alta
Costos operativos recurrentes	Bajos	Bajos	Altos (consumibles y químicos)
Gestión ambiental (residuos)	Muy favorable	Favorable	Desfavorable
Integración digital y trazabilidad	Excelente	Muy buena	Limitada
Productividad en inspección de tuberías y soldaduras	Muy alta	Alta	Media
Cumplimiento normativo (ISO 17636-2)	Aplicable según clase de técnica	Aplicable según clase de técnica	Referenciado en normas clásicas

Aplicaciones críticas de la radiografía digital portátil

Inspección de tuberías (Pipe inspection)

La radiografía digital portátil se ha consolidado como una herramienta clave en la inspección de tuberías, especialmente en la evaluación de soldaduras circunferenciales durante etapas de construcción, mantenimiento y reparación. Su capacidad para generar imágenes de alta calidad en sitio permite verificar la integridad del cordón de soldadura, identificando discontinuidades internas que no son accesibles por métodos superficiales.

Entre las indicaciones más comunes que se evalúan mediante esta técnica se encuentran la falta de fusión, la porosidad y las inclusiones, defectos que pueden comprometer la resistencia mecánica y la vida en servicio del sistema de tuberías si no se detectan oportunamente. En campo, su aplicación resulta especialmente valiosa en tramos de difícil acceso, líneas elevadas o entornos donde la movilidad del equipo y la rapidez de verificación son determinantes para evitar retrasos en la obra o en la puesta en servicio.

Inspección de recipientes a presión y componentes estructurales

En recipientes a presión y componentes estructurales, la radiografía digital portátil enfrenta limitaciones geométricas asociadas al espesor, curvatura y configuraciones complejas de los elementos inspeccionados. No obstante, la posibilidad de posicionamiento flexible de los detectores —particularmente en CR, permite adaptarse a superficies curvas y espacios confinados, ampliando el rango de aplicación en inspecciones en servicio, boquillas, refuerzos estructurales y zonas de transición geométrica críticas.

Integración en programas de integridad mecánica

Desde una perspectiva de integridad mecánica, la radiografía digital portátil cumple un rol estratégico dentro de esquemas de inspección basada en riesgo (RBI) y programas de mantenimiento. Su integración con otras técnicas como UT, PAUT y métodos superficiales permite una evaluación complementaria de los mecanismos de daño, combinando información volumétrica y geométrica para una toma de decisiones más robusta sobre la aptitud para el servicio y la planificación de intervenciones.

Límites de la radiografía digital en campo

Comprender los límites reales de la radiografía digital portátil en campo es tan importante como conocer sus ventajas. En entornos industriales, la calidad del resultado no depende únicamente de la tecnología, sino de la interacción entre el equipo, el entorno operativo y la logística del proyecto. A continuación, se presenta una guía práctica para identificar y gestionar las principales limitaciones.

Limitaciones técnicas

La relación entre resolución y espesor del material inspeccionado define el nivel de detalle alcanzable. A mayores espesores o materiales de alta densidad, la atenuación del haz exige energías más elevadas, lo que puede reducir el contraste de discontinuidades finas. En estos escenarios, la selección adecuada de la fuente, el detector y la geometría de exposición es crítica para no comprometer la detectabilidad.

La saturación del detector es un riesgo operativo, especialmente en DR, cuando la dosis de radiación excede el rango dinámico del sistema. Esto genera pérdida de información en zonas de alta exposición y puede enmascarar indicaciones relevantes. El control riguroso de parámetros de exposición y el uso de técnicas de filtrado ayudan a mitigar este efecto.

La sensibilidad a vibraciones afecta principalmente a detectores digitales rígidos. En estructuras sometidas a movimiento, viento o actividad mecánica cercana, incluso micro vibraciones pueden degradar la nitidez de la imagen. La estabilización del detector y la planificación de ventanas de inspección en condiciones controladas son prácticas recomendadas.

Limitaciones ambientales

La temperatura de operación condiciona el desempeño electrónico de los detectores y la estabilidad de las baterías. Temperaturas extremas pueden introducir ruido o fallos intermitentes. La humedad y la presencia de polvo o atmósferas agresivas representan riesgos para la integridad del hardware, por lo que se recomienda el uso de carcasas selladas, procedimientos de protección y rutinas de inspección del equipo antes y después de cada campaña.

Limitaciones logísticas

El acceso físico al punto de inspección suele ser el principal cuello de botella en campo. Espacios confinados, alturas o geometrías complejas pueden limitar la colocación óptima del detector. El peso y la ergonomía del sistema impactan directamente en la seguridad del personal y en la repetibilidad del posicionamiento. Finalmente, la autonomía energética en ubicaciones remotas exige una planificación previa del suministro eléctrico (baterías, generadores), ya que la indisponibilidad de energía estable puede comprometer la continuidad de la inspección.

Mejor práctica: realizar una evaluación previa del sitio (auditoría en sitio) que integre aspectos técnicos, ambientales y logísticos permite seleccionar la configuración de radiografía digital más adecuada y reducir riesgos operativos antes de desplegar el equipo en campo.

Tabla práctica: límites de la radiografía digital portátil en campo y cómo gestionarlos

Categoría	Límite en campo	Impacto técnico u operativo	Buenas prácticas de mitigación
Técnica	Resolución vs espesor	Pérdida de detectabilidad en materiales gruesos	Ajustar energía, geometría y seleccionar detector adecuado
Técnica	Saturación del detector	Zonas quemadas, pérdida de información	Control de parámetros de exposición, uso de filtros
Técnica	Sensibilidad a vibraciones	Imágenes borrosas, reducción de nitidez	Estabilizar detector, programar inspecciones en ventanas de baja vibración
Ambiental	Temperatura extrema	Ruido electrónico, fallos intermitentes del equipo	Operar dentro de rangos del fabricante, proteger el equipo
Ambiental	Humedad	Riesgo de condensación y daño electrónico	Uso de carcasas selladas, control de exposición al ambiente
Ambiental	Polvo / atmósferas agresivas	Contaminación del detector y conectores	Sellado, limpieza preventiva, mantenimiento del equipo
Logística	Acceso físico limitado	Dificultad de posicionamiento correcto del detector	Evaluación previa del sitio, uso de accesorios de montaje
Logística	Peso y ergonomía del sistema	Fatiga del operador, riesgo de accidentes	Selección de equipos portátiles, soportes y fijaciones

Seguridad radiológica en radiografía digital portátil

La seguridad radiológica en campo no es un complemento operativo: es un requisito crítico que condiciona la viabilidad técnica, legal y reputacional de cualquier intervención con radiografía digital portátil. Una gestión deficiente del riesgo radiológico expone al personal, a terceros y a la organización a consecuencias severas. A continuación, se presenta una guía práctica de alto valor para operar con criterios de seguridad robustos en entornos reales.

Gestión de áreas controladas en campo

La delimitación de zonas de exclusión debe basarse en cálculos de dosis y en la geometría real de la exposición, considerando factores como la energía del haz, el tiempo de exposición y la presencia de estructuras reflectantes. En campo, estas zonas son dinámicas y requieren reevaluación cada vez que se modifica la configuración radiográfica. El control de accesos y la señalización deben ser visibles, inequívocos y adaptados al entorno (obras, plantas en operación, espacios abiertos). El uso de barreras físicas, cintas de demarcación, avisos luminosos y observadores dedicados reduce el riesgo de intrusión accidental durante la exposición.

Protección radiológica del personal

La dosimetría individual es obligatoria para todo el personal expuesto ocupacionalmente. El uso de dosímetros pasivos y, cuando aplica, electrónicos de lectura directa permite monitorear la dosis acumulada y verificar el cumplimiento de los límites ocupacionales. Los procedimientos operativos seguros deben estar documentados y aplicarse de forma sistemática: verificación previa del área, control de tiempos de exposición, uso de colimadores y blindajes portátiles, y validación de la ausencia de personas en la zona controlada antes de cada disparo.

La formación del personal certificado es un factor crítico de control de riesgo; no basta con la competencia técnica en NDT, sino con una comprensión clara de los principios de protección radiológica y de la responsabilidad individual en la seguridad del equipo y del entorno. En este contexto, la certificación en seguridad radiológica (IRRSP) se convierte en un requisito clave para operadores y supervisores involucrados en ensayos radiográficos industriales en campo.

Cumplimiento regulatorio y control del área

El cumplimiento de los marcos regulatorios aplicables exige conocer y aplicar las normativas nacionales e internacionales en materia de radioprotección, así como los requisitos específicos de cada jurisdicción para el uso de fuentes de radiación en campo. Los permisos, licencias y auditorías forman parte del ciclo normal de operación y deben gestionarse de forma proactiva para evitar interrupciones de proyecto. Finalmente, la trazabilidad y evidencia documental, registros de exposiciones, autorizaciones, calibraciones de equipos y reportes de seguridad, son esenciales tanto para el control interno como para la demostración de cumplimiento ante clientes y autoridades.

Requisitos normativos y estándares aplicables

En radiografía digital portátil, el valor de una buena imagen no se demuestra “a ojo”, sino con cumplimiento normativo verificable. En proyectos industriales, la trazabilidad de parámetros, la clase de técnica aplicada y la evidencia de calidad de imagen son lo que convierte un resultado en aceptable y defendible ante cliente, auditorías y reguladores.

ISO 17636-2: radiografía digital en soldaduras

La ISO 17636-2 es la referencia central cuando se emplea radiografía digital (DR y CR) para inspección de soldaduras. Su alcance técnico se orienta a estandarizar cómo se obtiene y cómo se demuestra la calidad de imagen en sistemas digitales, evitando variabilidad entre equipos, operadores y condiciones de campo.

Uno de sus aportes clave es la definición de clases de calidad de imagen, que en la práctica funcionan como “niveles de exigencia” para la técnica radiográfica. Esto no solo impacta la detectabilidad de indicaciones, sino también la forma en que se documenta el cumplimiento (qué verificar, cómo registrarlo y qué evidencia conservar).

En digital, la norma pone énfasis en parámetros típicos del entorno digital, como la verificación de calidad mediante indicadores de imagen (IQI), el control de nitidez/desenfoque geométrico, y métricas asociadas a ruido y contraste; en la práctica, esto constituye el control de calidad objetivo que sustenta la validez técnica del resultado ante auditorías y cliente, lo cual permiten demostrar que el sistema está dentro de condiciones válidas para interpretar.

Respecto a parámetros mínimos de adquisición, el enfoque práctico es: (1) asegurar geometría y distancia que controlen la falta de nitidez, (2) seleccionar energía/tiempo para lograr contraste suficiente sin saturar el detector, (3) mantener trazabilidad del “setup o configuración” (fuente, detector, posición, técnica, identificaciones), y (4) registrar evidencia objetiva de calidad antes de liberar la interpretación.

Integración con códigos industriales

En campo, ISO 17636-2 rara vez “vive sola”. Su aplicación suele integrarse con códigos y prácticas de aceptación de la industria como ASME (fabricación y evaluación de soldaduras), API (integridad de equipos y tuberías en servicio) y sistemas formales de integridad mecánica. La clave es entender la separación entre:

• Norma de técnica / calidad de imagen (cómo obtienes una imagen válida y demostrable: aquí entra ISO 17636-2).
• Criterios de aceptación/rechazo (qué indicaciones son aceptables según el código aplicable y el servicio del equipo: aquí entran ASME/API y especificaciones del cliente).

La implicación directa para los proyectos industriales es clara: puedes tener una imagen “bonita”, pero si no está calificada, registrada y alineada con el código o criterio contractual, el resultado puede ser impugnable. Por eso, en radiografía digital portátil, una buena práctica senior es asegurar desde el inicio el “mapa” documental: procedimiento, técnica, evidencia de calidad de imagen, trazabilidad y criterio de aceptación aplicable al activo y su condición de servicio.

Proveedores en la adopción de radiografía digital en NDT

Ecosistema tecnológico de la radiografía digital industrial

La adopción sostenida de la radiografía digital en aplicaciones NDT no es únicamente el resultado de un cambio de formato de imagen, sino la consecuencia de la madurez progresiva de un ecosistema tecnológico completo que integra hardware, software y metodologías de trabajo.

En las últimas dos décadas, los detectores digitales han evolucionado en términos de sensibilidad, rango dinámico y estabilidad operativa, mientras que las plataformas de adquisición y procesamiento han incorporado capacidades avanzadas de gestión de contraste, reducción de ruido, trazabilidad y archivado seguro de imágenes. Este avance ha permitido que la radiografía digital pase de entornos controlados de laboratorio a escenarios de operación en campo, donde las condiciones de temperatura, humedad, vibraciones y accesibilidad imponen exigencias adicionales al desempeño del sistema.

En este contexto, la necesidad de soluciones robustas para campo se ha convertido en un criterio de selección clave para los usuarios industriales. La confiabilidad del detector, la estabilidad del software ante interrupciones, la facilidad de integración con flujos de trabajo de inspección y la capacidad de soportar ciclos de uso intensivos determinan si una tecnología es realmente viable para proyectos de construcción, mantenimiento o inspección en servicio. La radiografía digital aplicada en campo exige, por tanto, no solo desempeño metrológico, sino también diseño orientado a la operación industrial real.

CARESTREAM NDT: Actor tecnológico en radiografía digital

Dentro de este ecosistema, CARESTREAM NDT forma parte del grupo de actores tecnológicos que han tenido presencia en el desarrollo y la estandarización de soluciones de radiografía digital para aplicaciones industriales. Su participación histórica en el ámbito de la imagen radiográfica ha contribuido a la consolidación de plataformas tanto en radiografía computarizada (CR) como en radiografía digital directa (DR), facilitando la transición tecnológica en sectores donde la radiografía convencional con film era el estándar dominante.

La contribución al avance de CR y DR en entornos industriales exigentes se refleja en el énfasis del sector por mejorar la robustez de los sistemas, la estabilidad de la adquisición y la interoperabilidad con procedimientos normativos. De forma alineada con las exigencias actuales de la industria, el enfoque en fiabilidad operativa, trazabilidad digital de los resultados y compatibilidad con estándares técnicos ha sido un factor habilitador para que la radiografía digital sea hoy una alternativa técnicamente defendible y operativamente viable en proyectos de NDT en campo, más allá del entorno controlado de laboratorio.

Factores críticos para implementar radiografía digital portátil

La implementación efectiva de radiografía digital portátil en proyectos industriales no depende únicamente de adquirir tecnología, sino de alinear decisiones técnicas, capacidades humanas y gestión de la información con las condiciones reales de operación. Cuando estos factores no se abordan de forma integral, el potencial de la tecnología se diluye y los beneficios esperados no se materializan en términos de confiabilidad, productividad y cumplimiento normativo.

Selección del sistema adecuado (DDA, CR, potencia)

La elección entre DR con Digital Detector Array (DDA) y CR con imaging plates debe responder a las exigencias específicas del proyecto. En inspecciones de alta rotación, donde la rapidez de validación de imagen y la reducción de retrabajos son críticas, la DR ofrece ventajas claras por su inmediatez. En escenarios con accesibilidad limitada, geometrías complejas o ambientes agresivos, la CR aporta mayor flexibilidad y tolerancia mecánica.

La potencia y tipo de fuente (rayos X o gamma) deben seleccionarse en función del espesor, material y tipo de discontinuidad esperada, evitando sobredimensionar la energía, lo que puede comprometer el contraste o aumentar innecesariamente las exigencias de seguridad radiológica. En radiografía digital portátil, esto también define la estabilidad de la imagen digital en condiciones reales de campo. Una buena práctica es realizar pruebas de cualificación en condiciones representativas antes del despliegue a escala del sistema en campo.

Capacitación del personal e interpretación de imágenes digitales

La transición al entorno digital exige un salto competencial del personal NDT. La capacitación no se limita al manejo del equipo, sino que incluye la comprensión de parámetros de adquisición, control de calidad de imagen, gestión de artefactos digitales y uso responsable de herramientas de posprocesamiento. La interpretación de imágenes digitales requiere criterios consistentes para evitar tanto la subestimación de indicaciones reales como la sobreinterpretación de ruido o artefactos. La estandarización interna de prácticas de interpretación y la verificación cruzada entre inspectores contribuyen a mantener la coherencia técnica del resultado.

Gestión de datos, trazabilidad y reportabilidad

La gestión de datos es un pilar de la radiografía digital. El almacenamiento estructurado de imágenes debe garantizar integridad, seguridad y disponibilidad a largo plazo, con controles de versiones y respaldo. La integración en sistemas de gestión de integridad mecánica permite que los resultados radiográficos alimenten análisis de condición, RBI y decisiones de mantenimiento basadas en evidencia. Finalmente, la trazabilidad y reportabilidad, registros de parámetros de exposición, identificación del activo, evidencia de calidad de imagen y control documental, son esenciales para responder a auditorías técnicas y regulatorias, asegurando que cada resultado sea defendible desde el punto de vista técnico y normativo.

Tendencias tecnológicas de radiografía digital y NDT en campo

La radiografía digital aplicada en campo está entrando en una fase de madurez tecnológica marcada por la digitalización integral de los procesos, la mejora en la robustez de los equipos y la incorporación progresiva de herramientas de análisis asistido por software. Estas tendencias no solo impactan la forma en que se adquieren las imágenes, sino también cómo se gestionan, interpretan y convierten en decisiones operativas dentro de los programas de integridad de activos.

Digitalización del flujo de inspección

La digitalización del flujo de inspección va más allá de sustituir la película por un detector. Implica la integración de la adquisición de imágenes con plataformas de gestión de datos, trazabilidad automática de parámetros de exposición, identificación digital de componentes y generación de reportes estructurados.

En campo, esto se traduce en una reducción de errores manuales, mayor consistencia en la documentación y la posibilidad de tomar decisiones técnicas en tiempos más cortos, especialmente en proyectos con ventanas de intervención limitadas. La conectividad entre equipos de adquisición y sistemas de gestión corporativos permite que los resultados radiográficos alimenten directamente procesos de mantenimiento, inspección basada en riesgo y control de calidad.

Avances en detectores digitales más robustos

Los detectores digitales están evolucionando hacia mayor tolerancia a condiciones industriales reales. Se observan mejoras en encapsulados, resistencia a impactos, estabilidad térmica y protección frente a humedad y polvo, aspectos críticos para su despliegue en plantas en operación, obras de construcción o ubicaciones remotas. Paralelamente, se están optimizando parámetros como el rango dinámico, la eficiencia cuántica y la reducción de ruido, lo que amplía el espectro de aplicaciones viables en campo sin comprometer la calidad de imagen. Esta robustez incrementada reduce la brecha histórica entre el desempeño en laboratorio y la confiabilidad operativa en entornos industriales exigentes.

Integración con análisis asistido por software y automatización

La incorporación de análisis asistido por software está transformando la etapa de interpretación. Herramientas de realce de contraste, detección asistida de indicaciones y verificación de calidad de imagen permiten estandarizar criterios y reducir la dependencia exclusiva de la experiencia individual.

En paralelo, la automatización parcial de flujos de trabajo, desde la adquisición hasta el preprocesamiento y la generación de reportes, contribuye a mejorar la productividad y la consistencia de los resultados. Aunque la interpretación final sigue siendo responsabilidad del personal certificado, estas tecnologías actúan como un soporte técnico que fortalece la confiabilidad del proceso de inspección radiográfica en campo.

Conclusiones

La radiografía digital portátil ha dejado de ser una promesa tecnológica para convertirse en una herramienta estratégica dentro de los programas modernos de inspección y gestión de integridad mecánica, siempre que la imagen digital resultante esté respaldada por procedimientos calificados, trazabilidad documental y control de calidad verificable.

Su capacidad para reducir tiempos de inspección, mejorar la trazabilidad de la información y facilitar la toma de decisiones en sitio ha transformado la forma en que se evalúan soldaduras, tuberías y componentes críticos en entornos industriales reales. Sin embargo, este potencial solo se materializa cuando se comprende y gestiona el balance entre las capacidades técnicas de la tecnología y sus límites operativos en campo.

La correcta selección tecnológica, entre DR, CR o, en casos específicos, film; no es una decisión genérica, sino una elección contextual que debe responder al espesor del material, el tipo de discontinuidades esperadas, las condiciones ambientales, la logística del sitio y los requisitos normativos aplicables. Elegir la tecnología adecuada en el escenario equivocado puede comprometer tanto la calidad del resultado como la eficiencia del proyecto.

Finalmente, la confiabilidad operativa y el cumplimiento normativo son los pilares que sostienen la credibilidad técnica de los resultados, especialmente cuando el cliente exige trazabilidad completa y control de calidad verificable.Sin procedimientos calificados, trazabilidad documental y control radiológico riguroso, incluso la mejor tecnología pierde legitimidad. En este equilibrio entre tecnología, criterio técnico y disciplina operativa se define el verdadero impacto de la radiografía digital en el campo.
