Boroscopia en NDT: Precisión avanzada en inspecciones internas

La boroscopia es una tecnica de NDT que se utiliza para realizar inspecciones visuales remotas cuando el ojo humano es insuficiente para comprobar un área inaccesible. Ante el reto de dar disponibilidad operacional, los Ensayos No Destructivos (END) requerían un método que ofreciera inspección visual interna sin incurrir en el costoso y arriesgado desmantelamiento de equipos críticos.

La boroscopia responde a esta necesidad, permitiendo a los ingenieros realizar diagnósticos precisos del estado interno de: turbinas, tuberías e intercambiadores de calor. Su adopción consolida la Inspección Visual Remota (IVR) como un estándar confiable, proporcionando datos cuantificables para la toma de decisiones.

¿Qué es un boroscopio y por qué es esencial en NDT?

El boroscopio es un equipo óptico o digital diseñado para realizar inspección visual remota (IVR) dentro de espacios confinados o inaccesibles. A diferencia de la inspección visual (VT), permite observar componentes internos sin desmontar, cortar o interrumpir la operación.

Diferencias clave

• Boroscopio: dispositivo óptico rígido o flexible para inspecciones internas.
• Videoscopio: versión avanzada con cámara digital, iluminación LED y registro en video/fotos.
• Inspección visual remota: disciplina dentro del NDT que emplea el boroscopio, cámaras, drones y robots.

El papel estratégico del boroscopio en NDT recae en su capacidad de detectar degradación temprana, reforzar la confiabilidad y reducir la incertidumbre operativa.

Esta tecnología es un pilar de los Ensayos No Destructivos (END) porque permite la detección temprana y localización precisa de diversos defectos estructurales y superficiales, tales como:

• Corrosión y Erosión: Desgaste de material en tuberías o componentes de turbinas.
• Fisuras y Grietas: Indicadores de fatiga o estrés mecánico.
• Picaduras (Pitting): Común en rodamientos y engranajes, un síntoma de falla inminente.
• Obstrucciones o Daños por Impacto: Presencia de material extraño (FOD) o daños en álabes.

El rol del videoscopio en los ensayos no destructivos no es solo cualitativo (ver el defecto) sino locativo, permitiendo al técnico mapear exactamente dónde se encuentra el daño para una eventual reparación o seguimiento, asegurando que el activo no pierda su integridad.

Tipos de boroscopio utilizados en la industria

1. Boroscopio rígido: Son ideales para inspecciones donde el acceso es directo y la cavidad es recta (Ej.: cilindros de motores de combustión o cavidades de válvulas). Ofrecen una calidad óptica superior y una mejor iluminación en comparación con la fibra óptica, pero su falta de flexibilidad es una limitación en sistemas complejos.
2. Boroscopio flexible: Utilizan tecnología de fibra óptica y son cruciales para sistemas con codos y curvas (Ej.: sistemas HVAC, ciertos intercambiadores de calor o tuberías con múltiples ángulos). Su principal ventaja es la navegación.

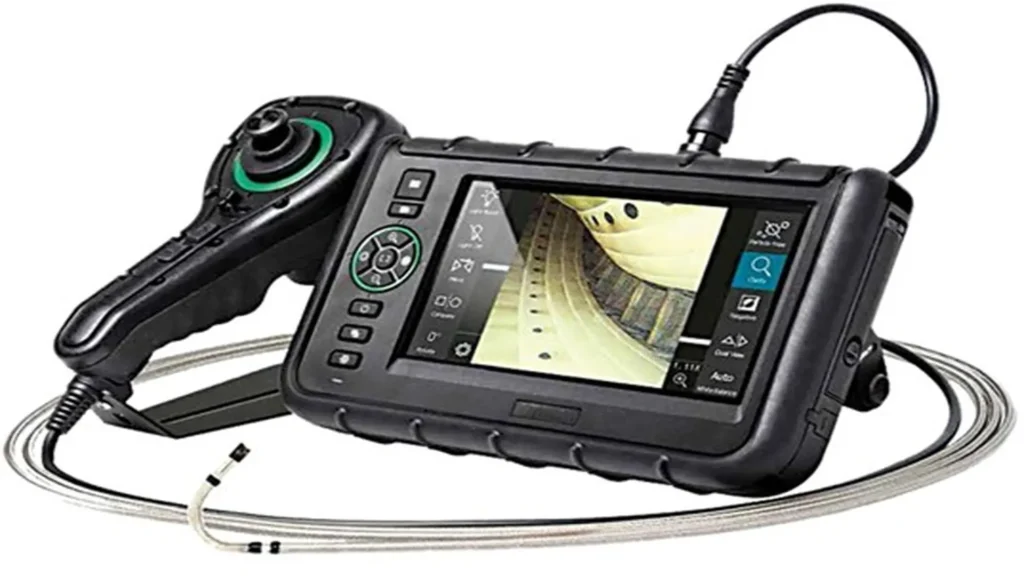

3. Videoscopios industriales: Representan el gold standard. Gracias a la cámara digital en la punta, permiten una inspección con boroscopio de ultra alta precisión (HD/4K), capacidad de articulación milimétrica (joystick) y, vitalmente, la documentación completa del ensayo mediante grabación de video y captura fotográfica.
4. Fibroscopios y microboroscopios: Los microboroscopios son sondas con diámetros inferiores a 3 mm. Son indispensables en la industria aeroespacial (inspección de álabes pequeños) y para la detección de microgrietas o corrosión interna en conductos extremadamente estrechos.

¿Cómo funciona un boroscopio? Principios técnicos clave

El funcionamiento del boroscopio moderno (videoscopio) es una tecnología de la ingeniería optoelectrónica:

• Iluminación: La fuente de luz (generalmente un potente LED o halógeno) se encuentra en la unidad de control, y la luz se dirige a la punta de la sonda a través de fibras ópticas. En los videoscopios más avanzados, los LED están ubicados directamente en la punta para una iluminación superior y un mejor contraste.
• Articulación: La punta de la sonda utiliza un sistema de cables (controlados por joystick o palancas) que permiten un movimiento de hasta 4 vías (arriba, abajo, izquierda, derecha) en ángulos de hasta 210°. Esto es vital para examinar áreas críticas como la cara posterior de un álabe.
• Óptica y cámara: El corazón es el microsensor digital (CCD o CMOS) en la punta. La lente primaria determina la Profundidad de Campo (DOF) y el Campo Visual (FOV). La inspección visual remota moderna requiere lentes intercambiables para adaptarse a diferentes distancias focales.
• Tecnología y digitalización: Los sistemas actuales incorporan procesadores para corrección de imagen, reducción de ruido y, en las tendencias más avanzadas, tecnología 4K que permite aplicar algoritmos de Inteligencia Artificial (IA) para la detección automática de defectos.

Ventajas del boroscopio moderno

La adopción de la inspección con boroscopio se justifica por su superioridad en eficiencia, seguridad y alcance diagnóstico:

Método de Inspección	Impacto en Costos	Impacto en Confiabilidad	Tiempo de Parada
Inspección Visual (VT)	Bajo	Depende del acceso	Alto (desmontaje parcial)
Desmontaje Manual	Muy Alto	Bajo (riesgo de re-ensamblaje)	Muy Alto
Radiografía	Medio-Alto	Alto	Requiere tiempo de exposición y seguridad
Ultrasonido	Medio	Alto (solo espesor)	Medio (preparación superficial)
Boroscopio / Videoscopio	Bajo	Alto (Diagnóstico Interno)	Mínimo (Solo acceso al puerto)

La ventaja de la inspección visual remota es evidente: se reduce la incertidumbre, se ahorra el costo de desmontaje y se minimiza el tiempo de parada, contribuyendo directamente a una confiabilidad superior.

Aplicaciones críticas del boroscopio en NDT

1. Inspección interna de tuberías y espacios confinados: El boroscopio se utiliza para identificar grietas visibles, corrosión bajo depósitos internos (foulings), socavaciones y obstrucciones que afectan el flujo y la integridad de la pared. Es crucial en la industria química y de Oil & Gas.

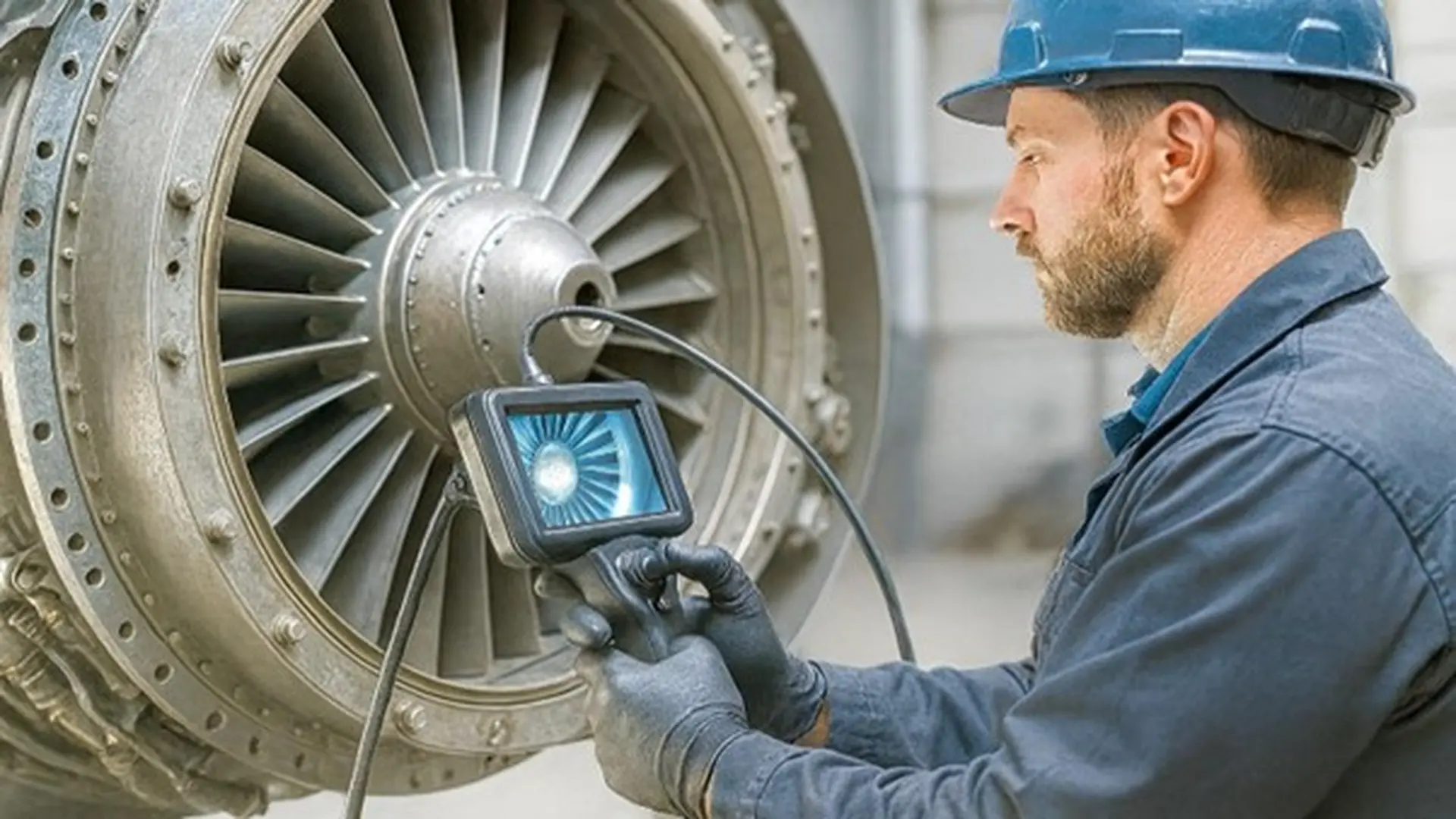

2. Turbinas, compresores y bombas: Permite el chequeo de rutina de las cámaras de combustión, álabes del compresor y turbina, y chequeos de impacto de objetos extraños (FOD). Esta inspección es mandatario para el mantenimiento basado en la condición de estos activos críticos.
3. Intercambiadores de calor: Se utiliza para verificar la integridad de los tubos, identificando obstrucciones, fugas y corrosión interna sin desmantelar el haz tubular.
4. Motores, válvulas y recipientes a presión: El videoscopio accede a puertos de bujías o inyectores para evaluar el desgaste de pistones y válvulas, garantizando la inspección sin desmontaje en el mantenimiento preventivo.
5. Inspección en soldadura (VT remota): El boroscopio permite la inspección visual remota de la raíz de la soldadura o del interior de la tubería, verificando el cumplimiento de códigos como API 1104, ASME y AWS, especialmente en geometrías complejas.

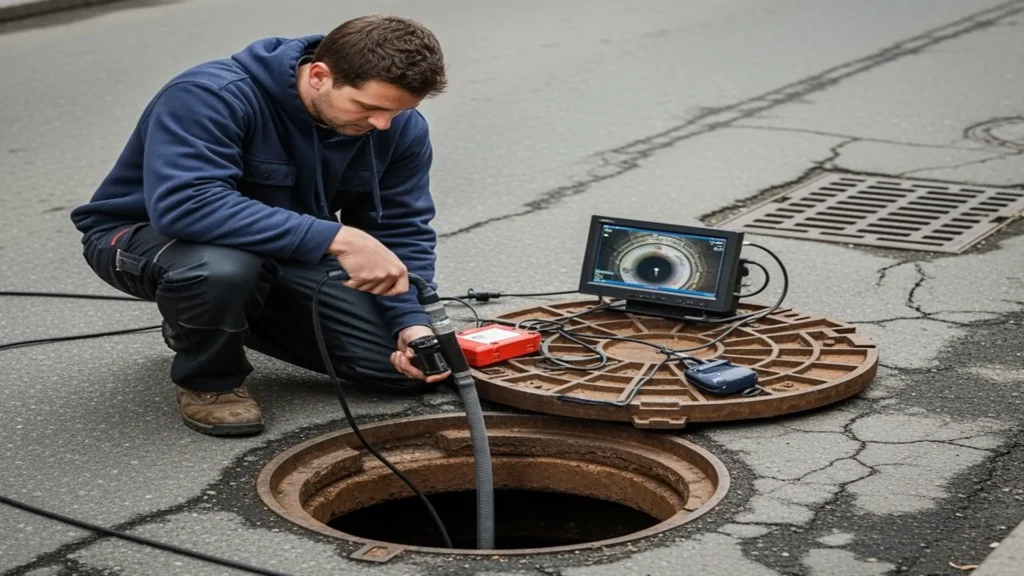

En la siguiente imagen se muestra una aplicación del uso de la Boroscopia.

Boroscopio en gestión de activos y confiabilidad

La data visual de la inspección con boroscopio es el nexo entre el NDT y la moderna Gestión de Activos.

• Mantenimiento Predictivo: Los hallazgos del videoscopio se integran a plataformas CMMS o de Digital Twins para alimentar modelos de Mantenimiento Predictivo.
• RBI (API 580/581) y FFS (API 579): Los datos de medición 3D obtenidos por la inspección visual remota son críticos. Permiten estimar la tasa de corrosión remanente (RBI) o determinar la aptitud para el servicio (Fitness for Service – FFS), justificando la extensión de la vida útil del activo.
• Reducción de Incertidumbre: La evidencia visual reduce la incertidumbre inherente a otros métodos, mejorando la calidad de las decisiones de inversión en mantenimiento.

Boroscopia y su aporte a la integridad mecánica

La boroscopia es fundamental para mantener la integridad mecánica de un sistema. Su mayor aporte es la identificación temprana de mecanismos de daño antes de que sean detectables por monitoreo de vibraciones o termografía. Al registrar y medir el daño interno, la inspección visual remota permite modelar la progresión del fallo. Esto hace posible la reducción de incertidumbre y, por ende, el principal ahorro: evitar desmontajes innecesarios y costosos cuando el problema no es crítico.

Errores comunes en inspecciones con boroscopios

Para que la inspección con el equipo sea efectiva, el operador debe evitar errores técnicos comunes:

• Iluminación incorrecta: Ajustar el brillo de forma inadecuada puede ocultar microgrietas o realzar falsamente el relieve de la corrosión.
• Distorsión Óptica: Ocurre cuando la punta de la sonda está demasiado cerca o lejos del objeto. La falta de referencia dimensional impide la correcta medición 3D.
• Falta de referencia dimensional: No registrar la distancia de trabajo o no usar el cálculo estéreo hace que la inspección visual no sea cuantificable y pierda valor predictivo.
• Diagnóstico apresurado: Fallar en limpiar correctamente la cavidad o no inspeccionar toda la superficie disponible puede llevar a omitir el defecto crítico.

Caso de Éxito: USA Borescopes

La propuesta de USA Borescopes se centra en transformar la inspección sin desmontaje en una práctica de alta precisión. La entrevista realizada por Inspenet TV en el ASNT 2025 subraya esta misión:

• “La inspección visual remota ya no se trata solo de ver, sino de medir. Nuestros videoscopios articulados eliminan la excusa del ‘activo inaccesible’, proporcionando evidencia precisa en el momento justo.”
• Problema industrial común: El alto costo operativo y logístico de desmontar turbinas de gas o compresores para un chequeo de rutina.
• Solución: Suministro de videoscopios articulados de alta durabilidad con capacidad de medición 3D.
• Beneficio: La inspección se realiza a través de puertos de acceso existentes, reduciendo el tiempo de parada de semanas a horas. Esto asegura que la evidencia visual precisa llegue al ingeniero de confiabilidad sin demora.
• Los invito a ver el video de la entrevista en el siguiente enlace:

Comparación técnica: boroscopio, videoscopio y fibra óptica

Equipo	Precisión	Flexibilidad	Costo (Relativo)	Uso Recomendado
Boroscopio (Rígido)	Óptica Alta	Baja	Medio	Cavidades rectas y fijas.
Fibroscopio	Media (Límite Fibra)	Alta	Medio	Navegación de tuberías curvas.
Videoscopio Industrial	Muy Alta (Digital HD/4K)	Alta (Articulación)	Alto	NDT Cuantitativo, Gestión de Activos Críticos.

Criterios para seleccionar los boroscopios industriales

La selección de un boroscopio debe ser un ejercicio de ingeniería:

• Diámetro y Longitud: Determinados por los puertos de acceso del activo. La sonda debe ser lo suficientemente delgada y larga.
• Resolución y Articulación: Necesaria para una inspección visual clara y completa.
• Compatibilidad ATEX: Crítico para la inspección visual remota en entornos peligrosos (Oil & Gas, minería), donde se requiere certificación a prueba de explosiones.
• Grabación y Software: La capacidad de grabar y exportar datos de medición a plataformas de Gestión de Activos es indispensable.

Tendencias tecnológicas en boroscopia industrial

El futuro de la inspección con boroscopio se dirige hacia la automatización inteligente:

• IA para detección automática: Software que aprende a identificar automáticamente corrosión o microgrietas en el feed de video, reduciendo el error humano.
• Realidad Aumentada (RA): El operador verá datos de medición o diagramas superpuestos a la imagen real del interior del activo.
• Boroscopio 4K y 8K: Calidad de imagen superior para una inspección visual (VT) forense.
• Inspección Remota Inalámbrica: Equipos con conectividad mejorada para el análisis de datos en tiempo real.
• Integración conplataformas digitales: Conexión directa con CMMS y Digital Twins para una Gestión de Activos totalmente integrada.

Conclusiones

La boroscopia industrial han evolucionado de una herramienta de simple observación a un sistema de diagnóstico cuantitativo, fundamental para la confiabilidad industrial. La inspección visual remota es, hoy, una ventaja competitiva: permite la detección temprana de fallas, reduce costos y maximiza el tiempo de operación.

Inspenet conecta a la industria con tecnologías avanzadas como las que ofrece USA Borescopes, impulsando inspecciones más precisas, seguras y eficientes. Invertir en boroscopia es invertir en la vida útil y la seguridad de sus activos.

Este artículo forma parte de la línea editorial de Inspenet, media partner oficial de eventos globales como: API, AMPP, SLOM, GASTECH, CINDE, NISTM, INCORRS, LATINCORR, ILTA, AEND, PAN NDT 2025.

Referencias

1. ASME Boiler and Pressure Vessel Code, Section V: Nondestructive Examination (Última edición).
2. API 579-1 / ASME FFS-1: Fitness-For-Service (Última edición).
3. API Recommended Practice 580: Risk-Based Inspection (Última edición).
4. API 510: Pressure Vessel Inspection Code: In-Service Inspection, Rating, Repair, and Alteration (Última edición).
5. API Standard 1104: Welding of Pipelines and Related Facilities (Última edición).
