API 651 y AMPP SP0193: La nueva era de la protección catódica

¿Sabías que cada año se pierden más de 2 trillones y medio de dólares globalmente por corrosión en tanques de almacenamiento? Mientras las empresas energéticas buscan desesperadamente soluciones de sostenibilidad, eficiencia operacional y la reducción de costos en infraestructura crítica, existe una tecnología probada que está transformando la integridad de activos. Se trata de la protección catódica avanzada bajo los nuevos estándares API 651 y AMPP SP0193.

En la era de la transición energética, cada barril cuenta y cada fuga es no solo pérdidas económicas sino también desastres ambientales. Por eso dominar estas revisiones técnicas no es opcional: es un asunto de supervivencia empresarial. Los tanques de almacenamiento sobre tierra (AST) representan en este caso el corazón pulsante de terminales petroleras, refinerías y plantas de almacenamiento industrial, y su falla catastrófica puede costar vidas, reputación y cientos de millones en remediación ambiental.

¿Por qué la corrosión es el asesino silencioso de tu infraestructura?

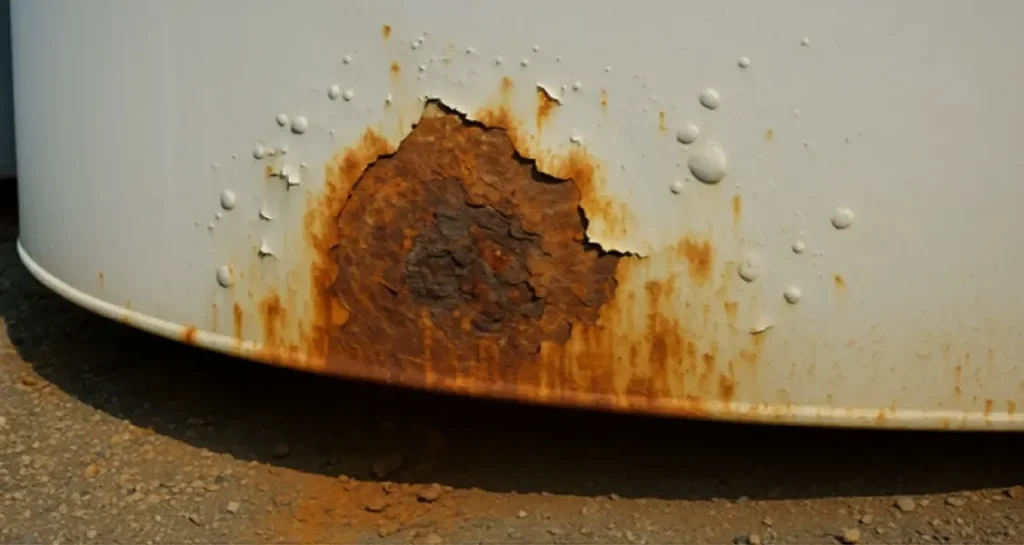

El principal enemigo que tiene cualquier activo, y en específico un tanque de almacenamiento, es la corrosión. Cada segundo, millones de átomos de acero se disuelven en el fondo de tanques que almacenan productos petrolíferos, químicos y combustibles. Según NACE International (ahora AMPP), el costo global de la corrosión supera el 3.4% del PIB mundial, y los tanques de almacenamiento sobre tierra constituye uno de los sectores más vulnerables (Koch et al., 2016).

La mayoría de los operadores nunca ven el problema hasta que es demasiado tarde: una mancha oscura expandiéndose en el suelo, alarmas de detección de fugas activándose, o peor aún, un colapso estructural que hace del mismo una noticia internacional.

¿Por qué la corrosión en fondos de tanques es agresiva?

Esta pregunta solemos escucharla con tanta frecuencia y la respuesta reside en la electroquímica básica. Para poder entender este principio debemos saber, cuando el acero del fondo del tanque entra en contacto bien con agua, humedad del suelo o electrolitos, se crea una celda galvánica natural. Entonces el hierro actúa como ánodo, oxidándose y liberando electrones que fluyen hacia áreas catódicas, formando óxido de hierro o herrumbre (Revie & Uhlig, 2008). Este proceso electroquímico, invisible al ojo humano durante años, reduce progresivamente el metal hasta crear perforaciones que comprometen la integridad del tanque.

Las revisiones actualizadas del API 651 «Cathodic Protection of Aboveground Petroleum Storage Tanks» y el AMPP SP0193 (anteriormente NACE SP0193) son en este momento la respuesta más sofisticada de la industria a este desafío mortal. Publicadas con documentaciones críticas entre 2022-2024, estas normas incorporan décadas de investigación en ciencia de materiales, monitoreo remoto y sistemas de protección inteligentes que están estableciendo cómo protegemos la inversión en activos mil millonarios en dólares (API, 2022; AMPP, 2023).

¿Cómo funciona la protección catódica moderna?

Ahora bien: imaginemos poder detener el tiempo para el acero. Eso es esencialmente lo que logra la protección catódica (CP): transforma toda la superficie metálica del fondo del tanque en un cátodo, donde la corrosión es termodinámicamente imposible. Pero aquí está el secreto que separa a los sistemas obsoletos de las soluciones de vanguardia: la precisión en el diseño y la adaptabilidad del sistema.

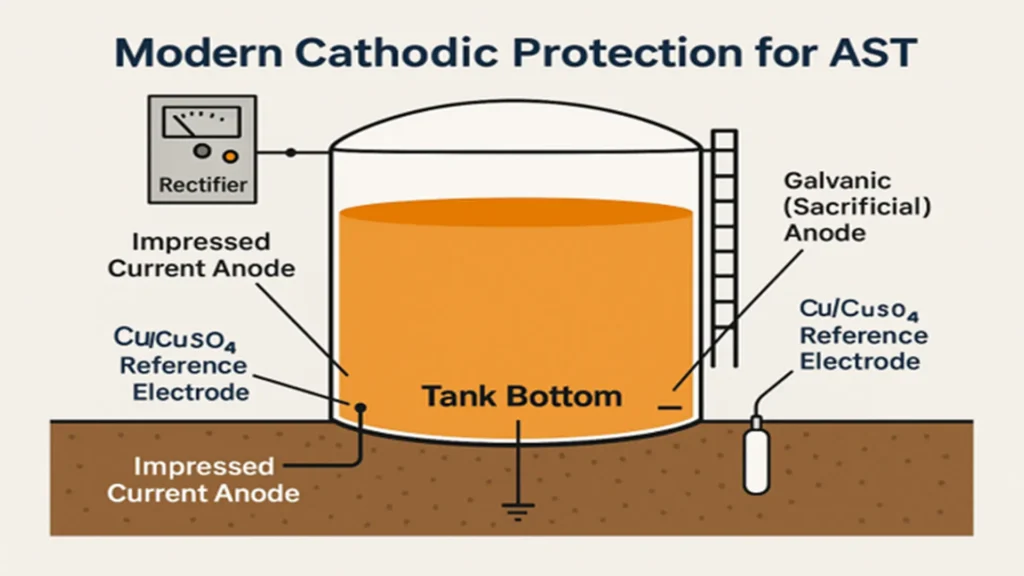

Para ello existen dos metodologías principales de protección catódica para tanques AST: sistemas de corriente impresa (ICCP) y ánodos galvánicos sacrificiales. Los sistemas ICCP utilizan una fuente de corriente externa DC (rectificador) conectada a ánodos inertes –generalmente de titanio recubierto con óxidos metálicos mixtos- que inyectan electrones al fondo del tanque, polarizándolo a potenciales de protección específicos: típicamente -850 mV respecto a un electrodo de referencia Cu/CuSO₄ (CSE) (Barlo & Mytton, 2019).

Nuevas revisiones técnicas de API 651 y AMPP SP0193

Lo primero que hay que destacar es que las actualizaciones más significativas incluyen, por ejemplo:

1. Criterios de protección actualizados: El criterio tradicional de -850 mV CSE o prueba del potencial de media celda, no es universal. Se contempla que, para tanques con recubrimientos de alta resistencia o tanques de almacenamiento en suelos específicos, criterios alternativos que se basan en el desplazamiento de potencial de al menos 100 mV negativos desde el potencial de corrosión natural, validados mediante técnicas de polarización (AMPP, 2023).
2. Requisitos de monitoreo continuo: Las revisiones exigen sistemas de monitoreo remoto con dataloggers cada 24 horas, permitiendo la detección temprana de fallos de sistema antes de que ocurra el daño por corrosión (API, 2022).
3. Diseño basado en densidad de corriente real: Es importante resaltar que a quí se requieren estudios de resistividad del suelo multicapa, el análisis de interferencia eléctrica de fuentes externas y cálculos precisos de requerimientos de corriente, considerando eficiencia de recubrimientos dieléctricos, temperatura y química del suelo (Broomfield, 2023).
4. Sistemas de gestión de integridad: Para efectos de mantener y asegurar la vida útil y deseada de los activos, los nuevos estándares vinculan la protección catódica con programas RBI (Risk-Based Inspection) y API 653, donde la protección catódica o CP no es un sistema aislado sino parte integral de la estrategia de gestión de activos (Morgan, 2021).

Experiencia técnica en la terminal de Burmah Oil las Bahamas

Es oportuno recordar el caso de un tanque de almacenamiento en tierra en las Bahamas, específicamente en la terminal de Burmah Oil (ahora propiedad de Buckeye Partners) en la isla Gran Bahama, tras el paso del huracán Dorian. Fue en 2019 cuando enfrentó un derrame de 50,000 barriles debido a falla por corrosión en el fondo de un tanque de 100,000 barriles.

La investigación reveló que el sistema de protección catódica instalado en 1995 había fallado años atrás sin que nadie lo notara, no existía monitoreo remoto. El costo total: 147 millones de dólares en limpieza ambiental, multas regulatorias y pérdida de producción (U.S. EPA, 2020). Muchas veces no se piensa en las consecuencias de estos incidentes; pero desde el punto de vista al ocurrir lo no deseado, la pérdida es en todos los sentidos.

¿Que es mas costoso PC avanzada o una falla total?

Instalar un sistema de protección catódica con corriente impresa de última generación para un tanque de 80 pies de diámetro cuesta aproximadamente de 85,000 a 120,000 dólares. Eso incluye rectificador con monitoreo remoto SCADA, ánodos de titanio MMO, cableado y sistemas de referencia permanentes (Fitzgerald, 2023). Ahora bien: el mantenimiento anual es de 3,000 a 5,000 dólares aproximadamente para una vida útil esperada del sistema estimada de 25-30 años.

Pero esto contrasta con el costo de una falla: Solo la Remediación ambiental está considerada en un costo de 2 a 10 millones de dólares (dependiendo de volumen y ubicación) Las multas regulatorias EPA/TCEQ en 500,000 a 5 millones. Sin contar la pérdida de producto que pudiera estar entre los 300,000 a 2 millones de dólares. No obstante, hay algo peor: el daño de la reputación y la pérdida de seguros es incalculable, además del tiempo fuera de servicio del activo por día que, de acuerdo con algunas consultas del sector, estaría en un rango de 50,000 a 200,000 dólares.

“El ROI de un sistema de protección catódica bien diseñado es astronómico: por cada dólar invertido, se ahorran entre $50-$150 en costos evitados de falla” (Palmer et al., 2020).

IoT y Machine Learning en protección catódica

Las revisiones más recientes de AMPP SP0193 están preparando la industria para la revolución 4.0. Los sistemas modernos de protección catódica ya no son simplemente rectificadores conectados a ánodos: son un universo con información que nos permite predecir la capacidad de funcionamiento y respuesta de los activos. En la figura 3, se aprecia a un ingeniero supervisando datos de protección catódica mediante sistemas IoT y aprendizaje automático, mostrando la integración de monitoreo remoto en tiempo real y análisis predictivo.

Henderson & Wang, en una publicación del 2024 exponen que los rectificadores de nueva generación incorporan conectividad celular 4G/5G que transmiten datos en tiempo real a plataformas cloud. En ese sentido, las facilidades con la tecnología adecuadas a las inspecciones, alimentan los algoritmos de machine learning analizando patrones de polarización, identificando anomalías y prediciendo fallos inminentes semanas antes de que ocurran. Hay que considerar que algunos sistemas pueden ajustar automáticamente la corriente de salida de acuerdo con los cambios estacionales de resistividad del suelo, optimizando eficiencia energética mientras mantienen protección óptima.

También la integración de drones equipados con sensores electromagnéticos mapea la efectividad CP sin necesidad de excavar o interrumpir operaciones. Son tecnologías, explícitamente reconocidas en las actualizaciones de AMPP SP0193, que están democratizando la excelencia en protección catódica. Ya no es necesario ser una supermajor petrolera para tener protección de clase mundial (Stephens, 2023).

De la teoría a la práctica real

Para los ingenieros y gerentes, la decisión de actualizar sus sistemas de protección catódica (CP), es el primer paso en el entorno que trabajarán. Comienza con una evaluación y caracterización del sitio. Esta es una etapa que suele extenderse entre dos y cuatro semanas para definir con claridad el alcance del proyecto.

En esta fase inicial se realizan estudios detallados para conocer la resistividad del suelo aplicando el método Wenner de cuatro puntos y conocer cómo se comporta el terreno frente a la corriente eléctrica. Simultáneamente, se evalúa cuidadosamente el recubrimiento existente mediante pruebas de detección de fallas (holiday detection), con el fin de identificar el estado y condición del activo en cualquier punto vulnerable que pueda comprometer la protección del sistema.

Con esta información en mano, y sumando las mediciones entre la estructura y el suelo, se avanza hacia la siguiente fase del diseño, un proceso que, por lo general, es entre tres y seis semanas. En este punto se integran los datos obtenidos para desarrollar una solución técnica precisa y duradera, adaptada a las condiciones específicas del sitio.

Aquí, el foco está en el cálculo preciso de los requerimientos de corriente que determinan la configuración óptima de ánodos (distribuidos o centralizados) y el dimensionamiento del rectificador, al cual se le debe añadir un factor de seguridad considerable para asegurar la protección a largo plazo frente a la futura degradación.

Una vez que el diseño está definido, se inicia, entonces, la fase de instalación y comisionamiento (4-8 semanas), un proceso que exige la intervención de inspectores certificados AMPP Nivel 3 para garantizar la adhesión a los más altos estándares de calidad.

Esta etapa culmina con las rigurosas pruebas de aceptación, que son la verificación funcional del nuevo sistema y que incluyen surveys de potencial instantáneo-off en múltiples puntos y la confirmación de que los criterios de protección se cumplen después de un periodo de polarización de 48 horas, además de la calibración de los sistemas de monitoreo remoto. Con este paso asegura que el sistema esté correctamente instalado y operando a su máxima capacidad desde el primer día.

Finalmente, la protección catódica se convierte en un compromiso continuo y perpetuo de monitoreo y optimización. Este sistema de vigilancia comienza con la revisión mensual de las tendencias de potencial a través de dashboards remotos en una gestión proactiva. Las inspecciones trimestrales del rectificador y las conexiones se complementan con surveys anuales completos realizados por un técnico CP certificado.

Estos datos de largo plazo son la base para el ajuste continuo de los parámetros operativos, asegurando que el sistema no solo cumpla con las normas iniciales, sino que también se adapte a las condiciones cambiantes del sitio, garantizando una integridad estructural ininterrumpida y maximizando la vida útil de la infraestructura crítica.

¿Por qué actuar ahora?

Existe el criterio general para una presión regulatoria intensificada (especialmente post-SB900 en Texas), también se han creado expectativas ESG de inversionistas y la disponibilidad de tecnología de protección de próxima generación. Las compañías que adoptan proactivamente los estándares API 651 y AMPP SP0193 actualizados protegen activos y construyen una ventaja competitiva.

Los reguladores están aumentando frecuencia de inspecciones y severidad de multas. Si tomamos el ejemplo del estado de Texas, la Comisión de Calidad Ambiental (TCEQ) exige ahora una documentación más detallada para el registro ASVS buscando garantizar una supervisión más rigurosa del estado de los tanques y de las prácticas de mantenimiento asociadas

Por otro lado, la Agencia de Protección Ambiental de Estados Unidos (EPA) actualmente evalúa la inclusión de la protección catódica como requisito obligatorio dentro de la actualización del programa SPCC (Spill Prevention, Control and Countermeasure), que regula la prevención y el control de derrames en ciertos tipos de tanques (U.S. EPA, 2024).

Ante este panorama, esto nos indica que las empresas que aún no cuentan con sistemas de protección catódica requeridos para el funcionamiento y operación de sus activos, se enfrentarán a barreras cada vez mayores. Más importante aún: en una industria donde márgenes se comprimen y cada activo debe justificar su existencia, extender la vida útil de tanques de 20 a 40+ años mediante protección catódica efectiva representa creación de valor tangible. Un tanque de 3 millones de dólares que dura 40 años en lugar de 20 efectivamente duplica el retorno de inversión sobre ese capital.

La convocatoria de NISTM

El Instituto Nacional de Gestión de Tanques de Almacenamiento (NISTM), es una organización dedicada al sector de los tanques de almacenamiento de líquidos para fomentar y crear espacios para el aprendizaje, la actualización y el intercambio de conocimientos entre profesionales, promoviendo una gestión más segura, eficiente y responsable de este tipo de instalaciones.

Pero también el NISTM se enfoca en difundir las mejores prácticas relacionadas con la operación, seguridad y cumplimiento normativo de los tanques de almacenamiento, tanto los superficiales (AST, Aboveground Storage Tanks) como los subterráneos (UST, Underground Storage Tanks). A través de sus actividades, busca fortalecer la cultura de prevención, mejorar la integridad de los equipos y asegurar la continuidad de las operaciones en un sector donde la seguridad y la sostenibilidad son fundamentales.

Para lograrlo, se reúnen expertos, reguladores y proveedores de servicios para analizar los últimos avances, desafíos y cambios en las normativas del sector. Además, ofrece programas y talleres especializados que ayudan a las empresas y profesionales a actualizar sus conocimientos, adaptarse a nuevas tecnologías y mantener altos estándares de calidad y seguridad en la gestión de tanques de almacenamiento.

Aquí es donde surgen las mejores prácticas, estudios de casos y propuestas para modificar y redactar las adendas o adéndum que tengan lugar para complementar los standards establecidos en otras organizaciones como API y AMPP, y el mejor ejemplo es la actualización de lo que hemos referido en estas líneas.

Conclusiones

Los estándares API 651 y AMPP SP0193 actualizados para la protección catódica no es simplemente una práctica técnica. Es una filosofía de gestión de activos que reconoce que la infraestructura crítica merece una protección inteligente, proactiva y basada en datos. Por ejemplo, para los profesionales que anualmente se reúnen en la conferencia NISTM, el mensaje es claro: la era de «esperar y reparar» terminó porque la era de «predecir y prevenir» está aquí.

Los tanques que hoy instalamos y protegemos pueden estar operando con toda seguridad en 2075, contribuyendo con el desarrollo potencial de una economía energética que aún no imaginamos completamente. Nuestra responsabilidad es asegurar que lleguen allí.

Referencias

1. AMPP. (2023). SP0193-2023: External cathodic protection of on-grade metallic storage tank bottoms. Association for Materials Protection and Performance.
2. API. (2022). API Standard 651: Cathodic protection of aboveground petroleum storage tanks (5th ed.). American Petroleum Institute.
3. Barlo, T. J., & Mytton, J. W. (2019). Design and operational considerations for cathodic protection of large diameter storage tanks. Materials Performance, 58(4), 42-48.
4. Broomfield, J. P. (2023). Corrosion of steel in concrete: Understanding, investigation and repair (3rd ed.). CRC Press.
5. Fitzgerald, K. P. (2023). Life cycle cost analysis of cathodic protection systems for petroleum storage infrastructure. Corrosion Engineering, Science and Technology, 58(2), 156-167. https://doi.org/10.1080/1478422X.2023.2165432
